Flux de travail avec un traceur à stylo pour des données SIG (étude de cas) utilisant le traceur à stylo A1 UUNA TEK 3.0

Vue d’ensemble

Le département de recherche en santé des populations de notre université utilise des données SIG pour soutenir la recherche, la production de rapports et la communication visuelle. La production de documents SIG grand format est historiquement limitée par le coût total de possession des imprimantes grand format, notamment les coûts de maintenance récurrents et les dépenses récurrentes ainsi que les limites du cycle de vie des consommables (par exemple, les cartouches qui peuvent sécher ou expirer lorsque l’utilisation est intermittente).

Cette étude de cas présente un autre flux de travail : convertir des couches SIG en tracés vectoriels et produire des supports physiques à l’aide d’un traceur à stylo. Ce flux prend en charge les impressions standard prêtes à intégrer aux rapports (A4) ainsi que des cartes à l’échelle jusqu’au format A1, sans dépendre d’un équipement d’impression grand format spécialisé.

Contexte et contraintes de la recherche

La visualisation SIG grand format peut être difficile à mettre en œuvre dans un environnement universitaire où :

• Les coûts d’acquisition et de maintenance des imprimantes sont élevés et difficiles à justifier pour une utilisation périodique ou liée à des projets.
• Les consommables peuvent se dégrader (séchage ou expiration), ce qui engendre du gaspillage et de l’imprévisibilité, en particulier lorsque l’impression grand format n’est pas continue.
• Chaque itération entraîne des coûts supplémentaires, ce qui décourage la conception visuelle exploratoire et les ajustements rapides.

Pour répondre à ces contraintes, nous avons étudié le traçage au stylo comme une approche mieux adaptée aux cycles de recherche intermittents : les stylos sont peu coûteux, faciles à remplacer et largement disponibles, et l’appareil peut produire des tracés vectoriels de haute qualité sur différents formats de feuilles.

Pourquoi un traceur à stylo constitue une alternative pratique

Un traceur à stylo modifie de plusieurs façons utiles les coûts et le flux de travail :

• Moins de risques liés aux consommables et réapprovisionnement simplifié : Les stylos sont faciles à remplacer et ne présentent pas le même risque de défaillance lié aux « cartouches séchées » que les systèmes à encre utilisés de manière intermittente.
• Plus grande flexibilité visuelle : Une vaste gamme de épaisseurs de stylos, de couleurs et de types d’encre peut être utilisée pour ajuster la lisibilité par couche (routes, parcs, points, limites).
• Options de contraste et d’accessibilité : différentes couleurs de papier peuvent être associées à des stylos ou marqueurs pour améliorer le contraste (par exemple, du papier aux tons clairs avec des tracés foncés, ou un support plus sombre avec des stylos-gel ou des stylos à peinture), ce qui favorise une différenciation plus claire des couches thématiques.
• Formats de sortie évolutifs : le même flux de travail vectoriel peut être utilisé pour des insertions au format A4 dans des rapports et agrandi au format A1 pour des affiches, des présentations ou des séances d’examen plus importantes.

Considérations relatives à l’équipement et à la configuration

• Traceur : UUNA TEK 3.0 A1 Pen Plotter
• Formats de sortie pris en charge : toute taille personnalisée jusqu’au format A1
• Cas d’utilisation principal : traçage vectoriel par couches dérivé de données SIG (tracés linéaires et entités ponctuelles)

Observations sur l’expédition et la manutention

Le UUNA TEK 3.0 A1 est lourd et solidement construit. L’appareil a toutefois subi des dommages pendant le transport ; après avoir contacté UUNA TEK avec les détails du problème, des pièces de rechange ont été expédiées rapidement. Sur le plan opérationnel, la réactivité de l’assistance a réduit les temps d’arrêt et contribué à maintenir la mise en œuvre dans les limites du calendrier de recherche.

Qualité de fabrication (considérations relatives à l’installation)

Les rails, les moteurs et les courroies sont robustes. Je peux déplacer et positionner l’appareil de manière autonome, mais certains utilisateurs pourraient souhaiter de l’aide en raison de son poids et de sa taille.

Environnement logiciel et flux de travail

• Source des données : City of Orlando GIS Open Data Hub (GeoJSON)
• Logiciel SIG : QGIS (configuration des couches et exportation SVG)
• Édition et alignement vectoriels : Inkscape (nettoyage, regroupement, recalage/alignement) (Adobe Illustrator est également utilisé pour la création et le nettoyage de vecteurs)
• Contrôle du traceur : logiciels et tutoriels UUNA TEK (enregistrement, activation, configuration), Inkscape (avec l’extension UUNA)

Les vidéos tutorielles d’UUNA TEK ont été utiles pour la configuration initiale et la prise en main du flux de travail. En tant qu’utilisateur de macOS, je me suis également appuyé sur l’assistance d’UUNA TEK pour résoudre les questions de compatibilité logicielle et de configuration. Les logiciels UUNA TEK et les extensions Inkscape sont disponibles sur les plateformes Mac OS et Windows PC.

Préparation des données et méthodologie de traçage

Ce flux de travail a été conçu pour être reproductible sur différents formats de papier, en traitant chaque thème SIG comme une couche vectorielle distincte pouvant être tracée indépendamment, puis combinée par recalage.

1) Acquérir les données SIG

J’ai téléchargé des jeux de données GeoJSON depuis la  plateforme Open Data de la ville d’Orlando. Pour ce test initial, j’ai utilisé :

• Routes
• Parcs
• Emplacements des panneaux publicitaires

(Notre objectif de recherche plus large est de visualiser l’impact de l’aménagement sur les espaces verts. Ce travail sera présenté dans une publication ultérieure.)

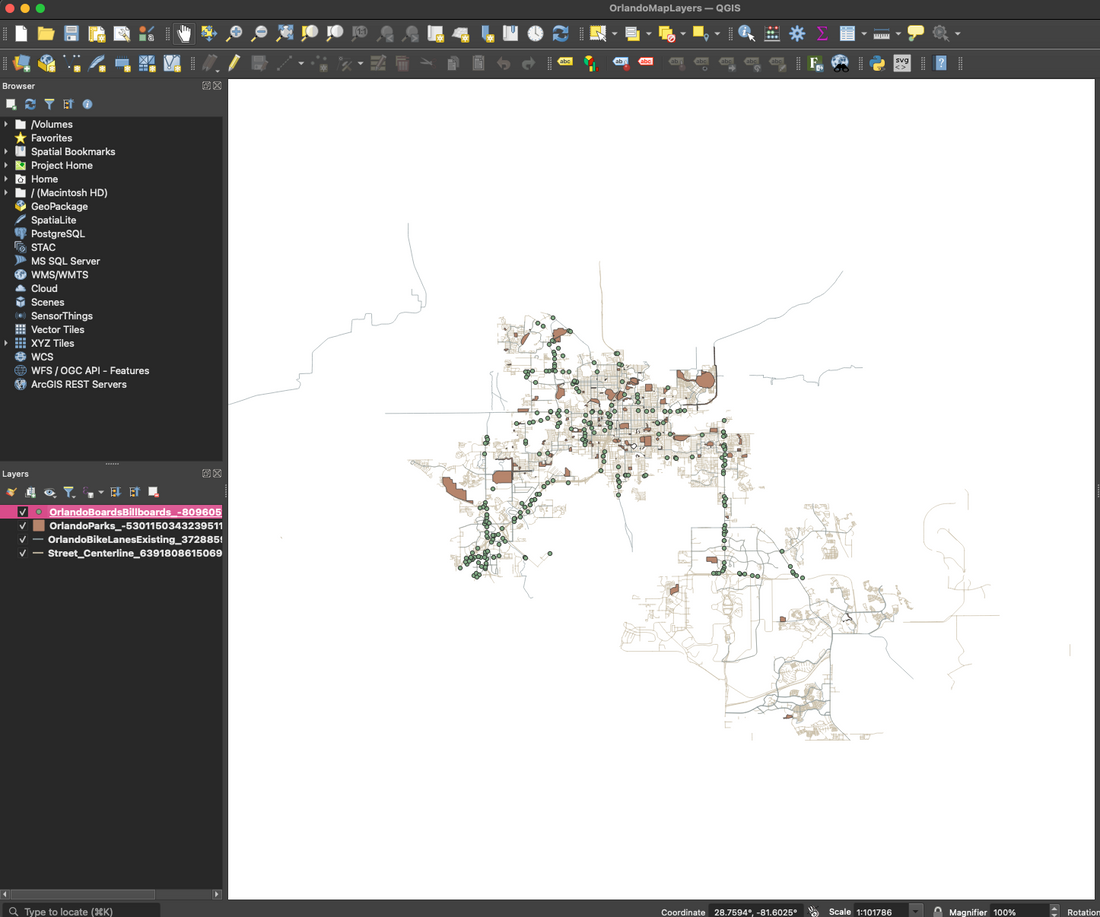

2) Organiser les calques dans QGIS

1. Créez un nouveau projet QGIS.
2. Chargez chaque jeu de données GeoJSON dans QGIS.
3. Attribuez à chaque jeu de données son propre calque, puis définissez son style et sa disposition selon le résultat souhaité.

3) Exporter chaque calque au format SVG (un calque par fichier)

Pour prendre en charge le traçage multi-stylos et réduire la complexité des étapes ultérieures :

1. Créez une nouvelle mise en page d’impression dans QGIS et insérez l’objet cartographique.
2. Masquez tous les calques sauf un.
3. Exportez le calque visible au format  SVG.
4. Répétez l’opération pour chaque calque restant.

Cela produit des fichiers vectoriels séparés qui peuvent être tracés séquentiellement (souvent un stylo par calque) et mis à l’échelle de manière cohérente pour toute taille personnalisée jusqu’au format A1.

4) Préparer l’alignement et le repérage dans Inkscape

1. Importez chaque fichier SVG dans Inkscape.
2. Nettoyez et regroupez les objets de chaque calque.
3. Regroupez tous les calques sous un même groupe parent afin de conserver des transformations cohérentes.
4. Alignez et mettez à l’échelle le résultat groupé à l’aide d’un  modèle de grille SVG au format A1 préconçu servant de référence de positionnement.

Cette grille sert de système de repérage cohérent : le papier est placé dans une zone de coordonnées connue, et le dessin est mis à l’échelle et positionné en conséquence, pour toute taille jusqu’au format A1.

5) Tracer par calques (flux de travail multi-stylos)

1. Tracez le premier calque avec le premier stylo.
2. Changez de stylo et tracez les calques suivants dans l’ordre (en variant l’épaisseur et la couleur selon le thème).
3. Lorsque le contraste est essentiel, associez le choix du stylo à la  couleur du papier pour améliorer la lisibilité et la séparation des calques.

Résultats préliminaires (sortie A4 initiale)

Les premiers tests ont été réalisés avec un format de sortie de 14 × 17 po afin de permettre des itérations rapides et de garantir que les graphiques finaux s’intègrent proprement aux rapports et aux documents distribués. Le flux de travail par calques (exports QGIS par calque, alignement dans Inkscape, traçage séquentiel) s’est révélé pratique et reproductible.

Observations et limites

• Atouts pour la visualisation de la recherche
  • Un tracé net et de grande qualité, ainsi qu’une forte distinction thématique grâce au choix de l’épaisseur et de la couleur des stylos
  • Moins de contraintes d’exploitation pour une utilisation intermittente que l’entretien d’imprimantes grand format et la gestion de leurs consommables
  • Convient aussi bien aux insertions dans des rapports (A4) qu’aux formats de présentation plus grands (jusqu’au A1)
• Limites du flux de travail
  • Le transfert des données SIG entre QGIS et Inkscape implique une courbe d’apprentissage et entraîne parfois des problèmes de format et de compatibilité.
  • Les zones remplies (p. ex. les parcs et espaces verts) nécessitent de prendre des décisions supplémentaires sur la manière de représenter les entités surfaciques (hachures, densité, remplissages par marqueurs), tout en restant fidèle aux données.
• Remarques opérationnelles
  • L’assistance du fournisseur s’est montrée réactive et efficace, ce qui est important pour une adoption dans un environnement universitaire où le délai de mise en service est déterminant.

Prochaine phase : passer à une sortie au format A1

La prochaine phase consistera à appliquer la même méthodologie aux  formats plus grands, jusqu’au format A1  et à affiner les stratégies de remplissage (p. ex. la densité des hachures, les approches à base de marqueurs et la lisibilité à grande échelle). Une prochaine publication documentera :

• les pratiques de manipulation et d’alignement du papier pour les grands formats,
• les considérations relatives au temps de traçage au format A1,
• des techniques de remplissage qui restent lisibles et cohérentes avec les données SIG sous-jacentes.

Points clés

Pour les équipes de recherche qui ont besoin de visuels SIG sur différents formats de papier, un traceur à stylos peut constituer une alternative viable aux imprimantes grand format, en particulier lorsque les principales contraintes sont le  coût, la maintenance et le risque lié aux consommables. Les stylos permettent de contrôler avec souplesse l’ épaisseur, la couleur et le style des lignes, tandis que l’association du choix de l’encre à la  couleur du papier élargit les possibilités en matière de contraste et de lisibilité. Bien qu’une courbe d’apprentissage soit nécessaire pour passer des outils SIG aux outils vectoriels (et que les aplats exigent une technique supplémentaire), cette approche permet de produire des visualisations de recherche itératives, reproductibles et évolutives, sans les contraintes liées à l’infrastructure d’impression grand format.

Cette étude de cas a été proposée par Nicholas Alpin le 7 janvier 2026. L’article original se trouve ici.
