Résumé
Le Dr Daniel Phelps (PhD | MFA), maître de conférences en médias computationnels au Georgia Institute of Technology (Georgia Tech), a intégré et personnalisé avec succès le traceur à stylo iDraw H A0 afin de développer un programme pédagogique pratique et interactif à la croisée de l’informatique, du design génératif et de l’art vectoriel. En transformant le iDraw H A0 grand format en poste de travail mobile fixé au mur, doté d’un système de tension mécanique personnalisé, d’une informatique embarquée pilotée par l’IA et de systèmes de maintien magnétiques, le Dr Phelps a démontré la remarquable polyvalence et la robustesse technique de la gamme iDraw dans l’enseignement supérieur de haut niveau.
Présentation du client
| Attribut | Détails |
|---|---|
| Client | Dr Daniel Phelps, PhD | MFA |
| Établissement | Georgia Institute of Technology (Georgia Tech), LMC |
| Fonction | Maître de conférences en médias computationnels |
| Lieu | Atlanta, GA, États-Unis |
| Domaine | Médias computationnels, art génératif, fabrication numérique-physique |
Le défi pédagogique
Au Georgia Tech, les étudiants en médias computationnels apprennent le design vectoriel, la génération de code G-code brut et la programmation d’applications personnalisées pour produire des créations génératives. Pour donner une réalité physique à ces créations numériques, le Dr Phelps avait besoin d’un système de traçage grand format capable de gérer des opérations vectorielles complexes.
Les principaux défis comprenaient :
- Contraintes d’espace dans les laboratoires : les traceurs horizontaux au format A0 occupent une place importante dans les laboratoires et les salles de cours.
- Besoins de mobilité : l’équipement devait être stocké en toute sécurité dans les espaces de laboratoire tout en restant facile à déplacer directement dans les amphithéâtres pour les démonstrations en direct.
- Effet de la gravité et contrainte exercée sur les moteurs pas à pas en orientation verticale : le montage mural vertical de traceurs grand format impose une charge gravitationnelle au chariot de l’axe Y.
La solution et les travaux d’ingénierie personnalisés

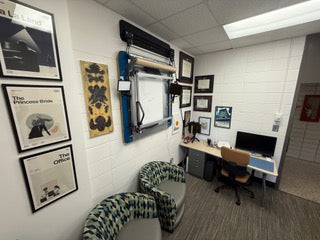

Le Dr Phelps a choisi le traceur à stylo iDraw H A0 pour sa stabilité structurelle, sa compatibilité avec les flux de travail ouverts basés sur les vecteurs et le G-code, ainsi que sa grande précision. Pour l’adapter précisément à son programme pédagogique, le Dr Phelps a développé un poste de travail mobile fixé au mur :
1. Fixation murale verticale et système de tension
- Structure renforcée : montée et renforcée à l’aide de plaques d’acier et de contreplaqué haute résistance, à 5 cm du mur.
- Personnalisation avec un petit tendeur : ajout d’un tendeur mécanique compact au support de la tête d’écriture afin de compenser la gravité pendant les opérations verticales, éliminant le glissement sur l’axe Y sans dépasser les calibrages de courant standard du pilote d’usine.
- Mobilité intégrée : équipée de roues escamotables, permettant de décrocher la structure murale et de la faire rouler directement jusqu’aux salles de cours (mode de traçage au sol en « A »).
2. Écosystème de poste de travail intégré
- Informatique embarquée pour l’IA : intégration d’un ordinateur embarqué dédié à la création locale de fichiers SVG pilotée par l’IA et à la gestion automatisée de la file d’impression.
- Capture en accéléré : équipement intégré pour la prise de vidéos en accéléré, afin d’archiver les flux de travail de dessin des étudiants et les processus génératifs.
- Gestion et découpe du papier : distributeur de papier en rouleau, coupe-papier et plaque de base en acier magnétique intégrés pour aligner et fixer rapidement le papier.
- Éclairage de studio réglable : éclairage LED intégré avec réglage personnalisé de la température de couleur et de la luminosité.
- Gestion soignée des câbles : l’ensemble du câblage et de l’alimentation est soigneusement acheminé derrière le châssis de l’appareil.
Impact sur le programme pédagogique et développement futur
Grâce au traceur à stylo iDraw H A0, les étudiants de Georgia Tech bénéficient d’un retour direct et concret sur la conception logicielle algorithmique et générative :
- Du code génératif à l’art physique : les étudiants conçoivent des algorithmes personnalisés produisant des fichiers SVG et du G-code brut pour réaliser des œuvres physiques complexes.
- Fabrication interdisciplinaire : les étudiants comparent la physique vectorielle du traçage au stylo avec celle des systèmes laser Galvo haute vitesse.
- Extension du laboratoire : à la suite du succès de l’installation initiale, Georgia Tech équipe ses laboratoires étudiants d’unités iDraw A0 supplémentaires fixées au mur, créant ainsi un pôle permanent de création pour les étudiants.
« J’ai développé un programme universitaire dans lequel les étudiants apprennent les compétences du design vectoriel et produisent leur travail sur un traceur et un système laser Galvo. Ils apprennent le G-code ainsi que la programmation d’applications personnalisées pour produire des créations génératives... Le traceur est fixé tel quel à mon mur, mais je peux le descendre et le faire rouler jusqu’en cours puisqu’il est équipé de roues. Les nouveaux modèles que je commande seront fixés au mur dans le laboratoire de l’université afin que les étudiants puissent charger leur travail et l’imprimer lorsqu’ils en ont besoin. »
— Dr Daniel Phelps, PhD | MFA, Maître de conférences en médias computationnels, Georgia Tech
Points forts des traceurs à stylo iDraw
- Grande précision structurelle : gère avec fluidité les surfaces de dessin grand format A0, même dans des configurations verticales non standard fixées au mur.
- Écosystème ouvert : compatibilité complète avec la génération de G-code personnalisé, les flux de production SVG pilotés par l’IA et les outils vectoriels Python/Inkscape.
- Adapté aux makers et personnalisable : conçu avec une architecture matérielle solide qui permet aux enseignants et aux ingénieurs d’étendre facilement ses fonctionnalités.
