Vous débutez avec les traceurs à stylo CNC et le code G vous semble complexe ? Ne vous inquiétez pas : ce guide destiné aux débutants vous explique tout ce que vous devez savoir sur l’utilisation du code G avec le traceur à stylo UUNA TEK 3.0. De la compréhension des bases à l’envoi de votre premier fichier de code G, ce tutoriel vous guide clairement à chaque étape afin que vous puissiez commencer à créer en toute confiance des œuvres tracées au stylo, fluides et précises.
Qu’est-ce que le code G ?
Le code G (également écrit Gcode ou G-Code) est un langage de programmation universel utilisé dans la fabrication assistée par ordinateur (FAO). Il fournit des instructions étape par étape indiquant aux machines comment se déplacer, fonctionner et effectuer des tâches, comme la découpe, le fraisage, le perçage, la gravure ou le traçage.
Pour les traceurs à stylo comme le traceur à stylo UUNA TEK 3.0, le code G guide les mouvements de la machine le long des axes X, Y et Z afin de tracer avec précision des lignes, des courbes et du texte.
Développé à l’origine par le MIT dans les années 1950, le code G est devenu la norme industrielle pour le contrôle des machines CNC et est également largement utilisé pour les traceurs à stylo modernes.
Considérez le code G comme une recette détaillée. Plutôt que de dépendre de fichiers vectoriels volumineux susceptibles de faire planter Inkscape ou de ralentir votre ordinateur, le traceur à stylo UUNA TEK 3.0 peut dessiner des œuvres plus rapidement et plus efficacement lorsque vous lui envoyez des instructions en code G propres.
Codes G couramment utilisés avec le traceur à stylo UUNA TEK 3.0
Voici les codes G essentiels dont vous avez besoin pour utiliser le traceur à stylo UUNA TEK 3.0. Ils sont adaptés aux débutants et couvrent 95 % des opérations que vous effectuerez pour vos tracés.
G00 – Déplacement rapide
Déplace le stylo rapidement entre deux points sans tracer.
Utilisé pour repositionner le stylo avant ou après le tracé.
G01 – Interpolation linéaire
Trace des lignes droites d’un point à un autre à une vitesse d’avance définie (F).
Essentiel pour presque toutes les œuvres et les écritures manuscrites.
G20 / G21 – Sélection des unités
- G20 = Pouces
- G21 = Millimètres (recommandé pour les traceurs)
La plupart des fichiers G-code pour traceurs à stylo sont créés en millimètres, notamment pour les créations de précision.
G90 / G91 – Modes de positionnement
-
G90 – Positionnement absolu
Les coordonnées correspondent à des points précis définis par rapport à l’origine de la machine. -
G91 – Positionnement incrémentiel
Les coordonnées représentent un déplacement relatif à partir de l’emplacement actuel.
Conseil : La plupart des flux de travail de traçage utilisent le mode absolu G90 pour un traçage propre et prévisible.
Remarque : Bien qu’il existe de nombreux autres codes G dans l’usinage CNC, ceux répertoriés ci-dessus sont tout ce dont vous avez besoin pour commencer avec le traceur à stylo UUNA TEK 3.0.
Logiciel pour envoyer du G-code au traceur à stylo UUNA TEK 3.0
Nous recommandons UGS (Universal Gcode Sender) car il est stable, facile à utiliser et fonctionne parfaitement avec les traceurs à stylo UUNA TEK 3.0. Il vous permet de :
- connecter votre traceur
- envoyer du G-code en temps réel
- visualiser les trajectoires de l’outil
- contrôler les mouvements de la machine
Téléchargez UGS depuis la page officielle :
https://winder.github.io/ugs_website/download/
Créez votre première création avec du G-code
Réalisez votre première création avec un traceur à stylo à l’aide du fichier G-code fourni.
- Format : A5
- Stylo recommandé : fineliner de 0,4 mm
-
Lien de téléchargement du fichier G-code :
https://drive.google.com/file/d/1tyoX9kEyxbqLFSVveA8F3PMiuciasH8h/view?usp=sharing
Étapes pour effectuer un traçage
Étape 1 : Ouvrez Universal Gcode Sender
Lancez le logiciel UGS sur votre ordinateur.
Étape 2 : Allumez le traceur et connectez-le via USB
Allumez votre traceur à stylo UUNA TEK 3.0 et branchez-le à votre PC à l’aide du câble USB.
Étape 3 : Connectez-vous à la machine
Dans UGS, sélectionnez le port COM approprié, puis cliquez sur le bouton Connecter.
Étape 4 : Chargez le fichier G-code
Cliquez sur Ouvrir le fichier (dans le coin supérieur gauche), puis sélectionnez le fichier G-code téléchargé précédemment.
Étape 5 : Préparez le papier et le stylo, puis commencez le traçage
- Placez une feuille A5 sur la machine
- Réglez la hauteur du stylo sur 3 mm
- Déplacez le stylo vers le coin supérieur gauche de votre feuille
- Cliquez sur le bouton Lecture pour commencer le traçage
Important : Ne modifiez pas le débit en bauds.
Exemples de résultats

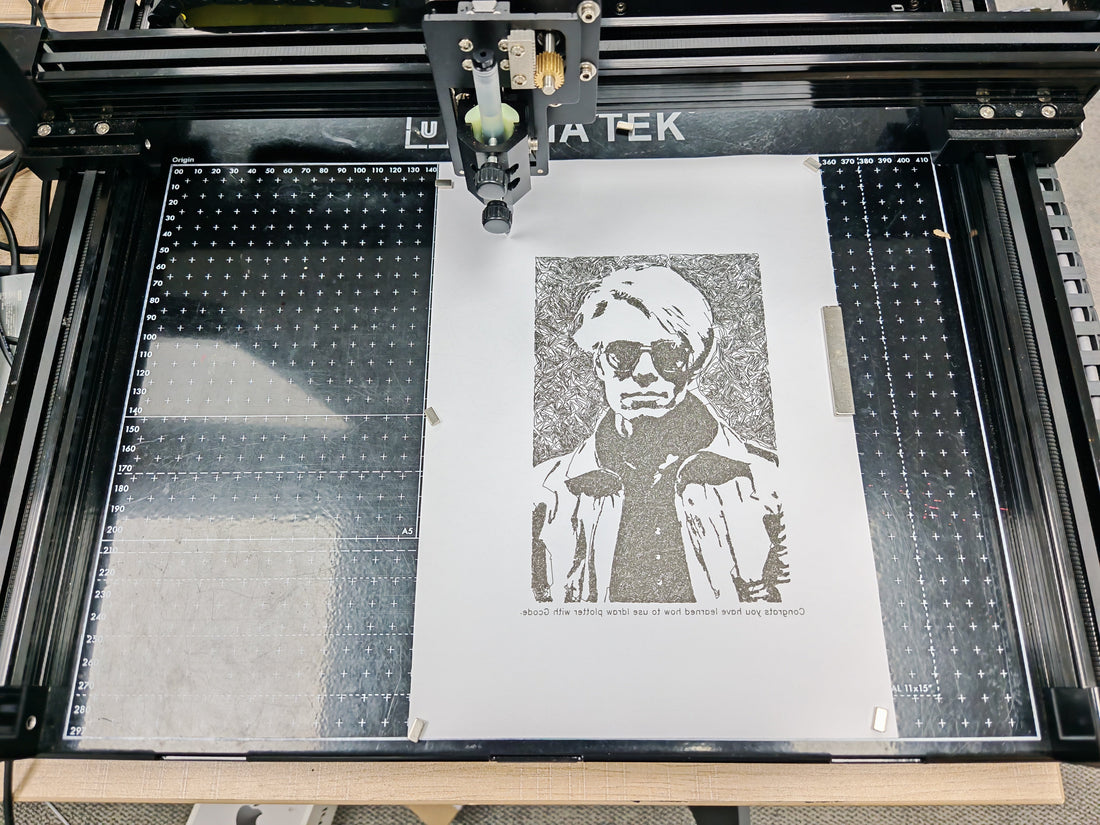

Voici des images présentant l’interface UGS et des créations réalisées avec le traceur à stylo UUNA TEK 3.0.
Cet article a été rédigé par @Mandeep Singh.
