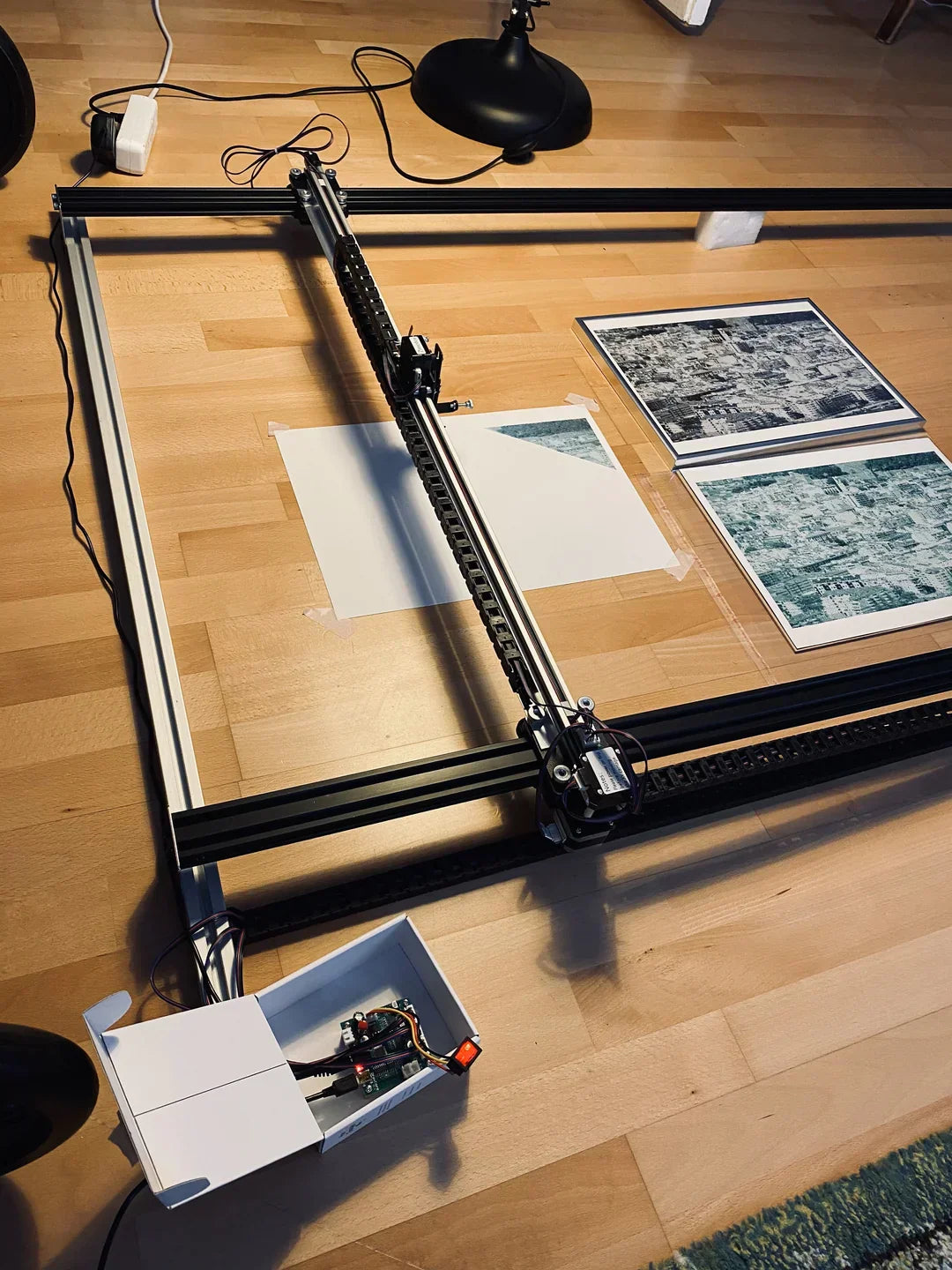

Comment étendre le traceur iDraw H-Version à 1,5 m x 1,0 m : guide DIY

Matériaux nécessaires :

Les matériaux suivants servent à agrandir la version iDraw H jusqu’à une taille de 1,5 x 1 m. Si vous souhaitez l’agrandir davantage, adaptez les longueurs en conséquence. Cependant, une extension excessive peut entraîner des problèmes de fléchissement des rails.

Outils nécessaires :

• Scie à métaux (si les profilés doivent être coupés)
• Foret M5
• Outils fournis avec l’iDraw (clés hexagonales, etc.)

Guide étape par étape

1. Désassemblez l’axe X de l’iDraw H

• Débranchez tous les câbles.
• Dévissez l’axe X.

• Retirez l’axe X.
• Desserrez le guide de courroie du côté opposé au moteur.

• Desserrez les plaques du chariot et retirez-les du profilé.

• Retirez le chariot de l’axe Z.

• Dévissez le répartiteur du moteur Y.

2. Assemblez le nouvel axe X

• Prenez le nouveau profilé 2020 et vissez-y le répartiteur du moteur Y.
• Prenez les câbles de 2 m et branchez-les sur OUT2.
• Fixez le câble dans le profilé à l’aide de serre-câbles et de ruban adhésif double face en dessous pour le maintenir à plat.

• Enfilez le chariot de l’axe X.
• Installez les plaques du chariot.
• Placez le guide de courroie en veillant à ce que la courroie soit tendue.
• Installez la courroie crantée et fixez-la au chariot X avec des colliers de serrage.

3. Désassemblage de l’axe Y en H

• Dévissez les fixations de la courroie crantée comme dans cette vidéo : https://youtube.com/shorts/U0pMd692T6c?si=SjdmkrlpmjGwgB2y
• Dévissez les plaques aux extrémités des profilés.

• Retirez les moteurs Y.

4. Assemblage du plus grand axe Y

• Prenez le profilé 2040 et enfilez-y l’un des moteurs.
• Prenez la courroie crantée et fixez-la d’un côté.
• Faites-le passer dans le moteur et fixez-le de l’autre côté.
• Vérifiez que le chariot se déplace sans à-coups et ne tourne pas dans le vide, comme dans cette vidéo :

• Vissez les plaques aux extrémités des axes (taraudez au format M5 ou percez directement dans l’aluminium).

5. Assemblage de l’iDraw rallongé

• Disposez les axes Y parallèlement et reliez sans serrer leurs extrémités avec les profilés restants (ajustez si nécessaire pour adapter l’axe X).
• Placez délicatement l’axe X préparé sur les chariots (déplacez l’axe Y pour l’ajuster).
• Vissez solidement l’axe X.
• Pour l’équerrage, déplacez l’axe X d’un côté, puis fixez les axes Y de ce côté. Répétez l’opération de l’autre côté.

6. Câblage de l’iDraw rallongé

• Faites passer le câble de l’axe Z dans la chaîne porte-câbles la plus courte.
• Faites passer les câbles des moteurs X, Y et Z dans la chaîne porte-câbles la plus longue.
• Rebranchez correctement tous les câbles.
• Prenez le profilé en L et installez-le en travers de l’axe X.

• Installez la chaîne porte-câbles et fixez-la au chariot (utilisez des vis et du fil pour la fixation).
