Le traceur à stylo iDraw HSE est un outil puissant permettant de créer des dessins complexes avec précision. L’une de ses fonctionnalités remarquables est la suppression des lignes cachées, qui simplifie les dessins complexes en couches en ignorant les tracés inutiles masqués par des formes remplies. Cette fonction garantit des tracés nets et visuellement fidèles, notamment lors du travail avec des objets qui se chevauchent. Dans ce guide, nous vous expliquerons étape par étape comment utiliser la fonction de suppression des lignes cachées avec iDraw HSE, afin de faciliter la création de dessins soignés et professionnels.Voici un guide étape par étape basé sur l’article pour utiliser la fonction de suppression des lignes cachées dans iDraw HSE.
Étape 1 : Comprendre la suppression des lignes cachées
La suppression des lignes cachées permet à iDraw d’ignorer certains tracés d’un dessin lorsqu’ils sont superposés ou masqués par des formes remplies, ce qui permet d’obtenir des tracés plus nets. Cette fonction est particulièrement utile pour créer des dessins complexes en couches avec des objets qui se chevauchent.
Voici un exemple :
Dans mon dessin Inkscape, de nombreux demi-cercles se chevauchent à gauche, et chaque demi-cercle est rempli d’une couleur différente et possède un attribut de contour. Si vous le dessinez normalement, vous obtiendrez le résultat illustré à droite : tous les contours seront tracés et les lignes de chaque demi-cercle seront décalées, ce qui ne correspond pas au résultat réel à gauche et ne donne pas une véritable impression de chevauchement.

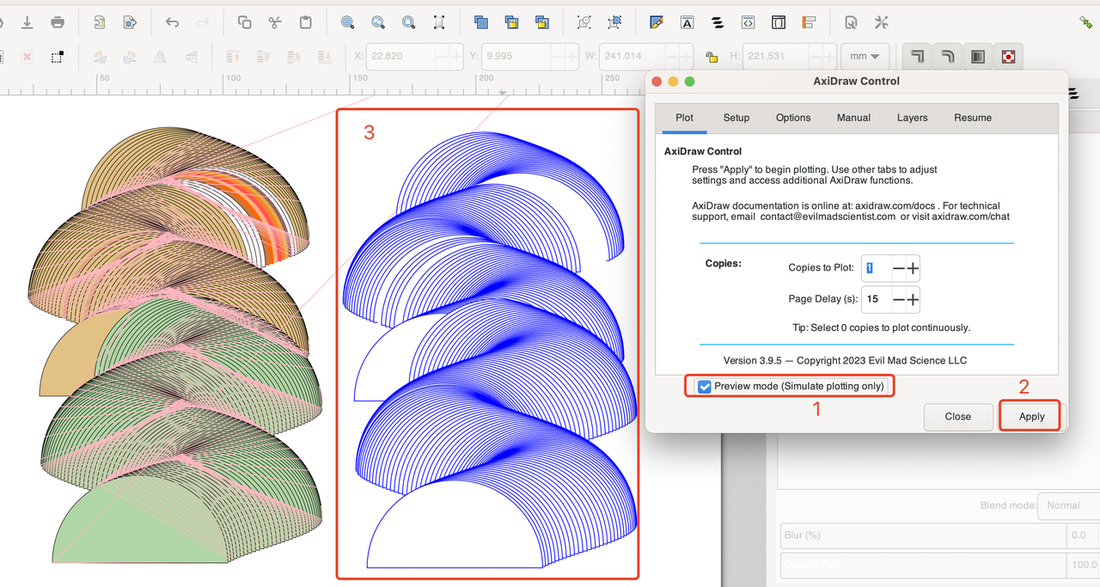

Désormais, lorsque nous activons la fonction de suppression des lignes cachées, utilisez la fonction d’aperçu et vous obtiendrez l’effet souhaité :
Étape 2 : Mise à jour vers AxiDraw 3.9
Si iDraw HSE doit utiliser cette fonction, il faut actuellement utiliser le plug-in AxiDraw (vous pouvez le télécharger ici) :https://wiki.evilmadscientist.com/Axidraw_Software_Installation). Veillez également à mettre à jour l’extension Inkscape AxiDraw vers la version 3.9 (ou une version ultérieure), car c’est cette version qui a introduit la fonction de suppression des lignes cachées.
Étape 3 : Préparer votre dessin
Dans un logiciel de dessin vectoriel comme Inkscape, préparez votre dessin. Utilisez des remplissages pour marquer les zones où vous ne souhaitez pas que les tracés apparaissent. Cette technique est utile pour les créations complexes, dont certaines parties sont destinées à être masquées.
Étape 4 : Configuration de la suppression des lignes cachées
Dans le logiciel AxiDraw, activez la fonctionnalité de suppression des lignes cachées. Cette fonctionnalité est désactivée par défaut ; activez-la manuellement pour appliquer la suppression des lignes cachées.
1.Activer la suppression des lignes cachées : Accédez aux paramètres Options-Avancé du panneau de commande AxiDraw et activez la suppression des lignes cachées.
2.Conditions : Seuls les tracés dotés de propriétés de contour et non masqués par des objets remplis seront tracés. Les objets sans contour ou situés derrière des zones remplies seront ignorés. Par exemple, bien que le demi-cercle ci-dessous soit rempli de couleur, il ne sera finalement pas tracé, car il n’a pas de contour (Conseil : le tracé bleu généré par l’aperçu peut être sélectionné en cliquant dessus, puis déplacé et supprimé) :
Étape 5 : Prévisualisation et ajustements
Utilisez le « mode aperçu » pour simuler le résultat et vérifier que la suppression des lignes cachées fonctionne comme prévu. Ajustez si nécessaire les remplissages et les contours de votre dessin pour obtenir le résultat souhaité.
Étape 6 : Tracé de votre dessin
Une fois satisfait de l’aperçu, lancez le tracé. Le résultat est le suivant :
Résumé
En suivant les étapes décrites dans ce guide, vous pouvez tirer pleinement parti de la fonctionnalité de suppression des lignes cachées de l’traceur à stylo iDraw HSE, afin d’obtenir des tracés plus propres et plus précis. De la compréhension du concept à la mise à jour des logiciels nécessaires, en passant par la configuration des paramètres dans AxiDraw et la prévisualisation de votre dessin, cette fonctionnalité offre un excellent moyen d’améliorer la qualité de vos créations complexes. En quelques étapes simples, vous pouvez supprimer les lignes redondantes et vous concentrer sur l’essentiel : créer facilement de superbes œuvres.
