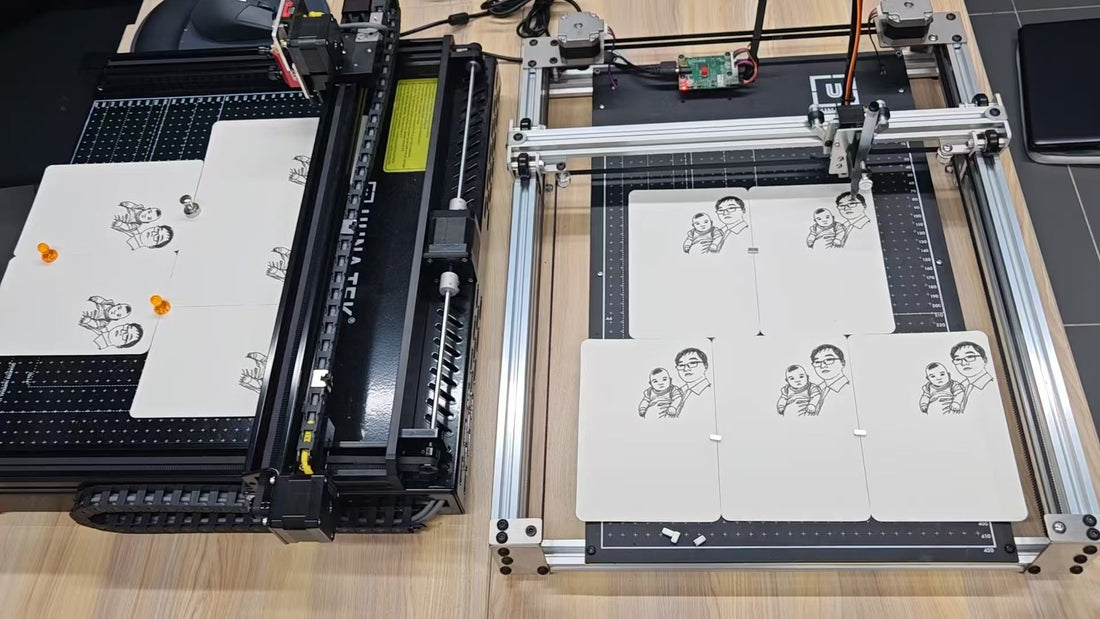

[Guide] Comment résoudre les problèmes courants de retour automatique à l'origine avec les traceurs à stylo iDraw

La fonction Auto Home est essentielle pour initialiser votre traceur de stylo iDraw, car elle permet à la machine de localiser son origine avant de commencer une tâche. Cependant, certains utilisateurs peuvent rencontrer des problèmes : le traceur ne revient pas correctement à sa position d’origine ou ne réagit pas du tout lors du lancement de la fonction Auto Home. Ce guide vous présente les causes les plus courantes et leurs solutions afin de vous aider à faire fonctionner à nouveau votre machine correctement.

🔧 Problèmes courants liés à la fonction Auto Home et solutions

1. Vérifier les connexions des câbles des interrupteurs de fin de course

Les interrupteurs de fin de course sont des capteurs essentiels qui indiquent à la machine où se trouve la position d’origine. S’ils ne sont pas correctement connectés, la fonction Auto Home échouera.

Solution :

• Inspectez le câblage de vos interrupteurs de contact/de fin de course.
• Assurez-vous que chaque interrupteur est fermement connecté.
• Accordez une attention particulière au câble portant l’étiquette « X » : ce câble doit être connecté à l’interrupteur de fin de course de l’axe X.

Si ce câble est mal connecté, votre traceur peut tenter de revenir à sa position d’origine dans la mauvaise direction ou ne pas réagir du tout.

Conseil : tirez doucement sur les câbles pour vous assurer qu’ils ne sont pas desserrés. Si un câble se détache facilement, réinsérez-le ou remplacez le connecteur.

2. Vérifier manuellement qu’aucun obstacle ne bloque les interrupteurs de fin de course

Parfois, même si le câblage est correct, les interrupteurs peuvent déjà être activés en raison d’un blocage mécanique ou d’un mauvais positionnement du chariot.

Solution :

• Éteignez la machine et déplacez doucement le chariot à la main le long des axes X et Y.
• Observez les interrupteurs de fin de course : ils ne doivent être actionnés que lorsque le chariot atteint sa course maximale (c’est-à-dire la position d’origine).
• Si un interrupteur reste enfoncé ou est activé en continu, la machine pensera qu’elle se trouve déjà à la position d’origine et ne bougera pas.

Conseil : vous devriez entendre ou sentir un léger « clic » lorsqu’un interrupteur est activé. Si l’interrupteur ne produit aucun clic ou ne semble pas réagir, il est peut-être défectueux.

3. Organiser soigneusement vos câbles

Un problème très courant, mais souvent négligé, est l’obstruction causée par les câbles. Si les câbles s’emmêlent ou se prennent dans le châssis, ils peuvent bloquer le mouvement du chariot et l’empêcher d’atteindre les interrupteurs de fin de course.

Solution :

• Éteignez le traceur et inspectez le cheminement de tous les fils et câbles, en particulier ceux situés près du portique mobile.
• Utilisez des serre-câbles ou des supports de câbles pour organiser soigneusement les câbles et les maintenir à l’écart.
• Assurez-vous que rien ne bloque la zone des interrupteurs de chaque côté des axes.

Conseil : déplacez lentement le chariot à la main après avoir organisé les câbles afin de vérifier que son déplacement est fluide et qu’il peut atteindre et actionner librement les interrupteurs de fin de course.

✅ Conseils supplémentaires de dépannage

Vérification du micrologiciel : Si tout le matériel est correct mais que le problème persiste, assurez-vous que votre micrologiciel est à jour et correctement configuré pour la fonction Auto Home. Téléchargez le dernier micrologiciel ici>>>

Paramètres logiciels : Vérifiez le port COM et les paramètres de la machine dans le logiciel de contrôle (par exemple, Inkscape avec iDraw ou le logiciel UUNA TEK). Consultez ici la procédure d’installation de l’extension Inkscape>>>

Filtrage du bruit : Le bruit électrique peut parfois affecter la précision des signaux. Des câbles blindés peuvent être utiles dans les environnements industriels.

📝 Conclusion

La fonction Auto Home est une fonctionnalité fondamentale qui garantit un dessin ou une écriture précis et homogène, mais elle peut être perturbée par de petits problèmes mécaniques ou de câblage. En vérifiant systématiquement :

Que les câbles sont correctement connectés, en particulier celui portant l’étiquette X ;

Que les interrupteurs de fin de course fonctionnent et ne sont pas activés à tort ;

Et que les câbles ne bloquent pas physiquement le mouvement de la machine ;

Vous pouvez résoudre facilement la plupart des problèmes courants liés à la fonction Auto Home.

Si vous avez essayé toutes les solutions ci-dessus et que votre machine ne fonctionne toujours pas comme prévu, n’hésitez pas à contacter l’assistance 24 h/24 et 7 j/7 de UUNA TEK par e-mail ou via le chat en direct. Nous sommes toujours là pour vous aider à réaliser vos meilleures créations en toute confiance !
