Collection: Traceurs à plume institutionnels
Qu’est-ce qu’un traceur à stylo institutionnel ? C’est une infrastructure numérique et physique à code source ouvert, spécialement conçue pour l’enseignement supérieur, les laboratoires STEAM, les centres de conservation culturelle et les départements d’architecture. Cette gamme fait le lien entre la conception computationnelle, la topographie mathématique complexe et les techniques traditionnelles sur supports physiques. Des plateformes UUNA TEK 3.0 (A3–A0) hautement précises aux modèles ArtStation 2436 étalonnés avec précision et aux tables à plat industrielles de 2x2M grand format, ces systèmes robotiques produisent des tracés vectoriels prévisibles et hautement reproductibles, adaptés aux exigences de la recherche, de l’archivage et des processus utilisant plusieurs matériaux.
Fonctionnalités principales :
-
Intégration aux flux de travail ouverts des entreprises : Exécution native du G-code via les cartes spécialisées DrawCore V1.3 ou Industrial GRBL. Les systèmes prennent facilement en charge les fichiers
.SVGet.DXFdirectement depuis des environnements de programmation ouverts (Python, Processing, P5.js) et des suites logicielles spécialisées (Rhino, AutoCAD, Grasshopper). - Robustesse structurelle de qualité institutionnelle : Conçues sur des châssis en H en acier industriel robuste, des portiques anti-déflexion et des architectures CoreXY renforcées. Ces machines utilisent des moteurs pas à pas 42/57 à couple élevé et des rails de guidage linéaires pour garantir un cycle de vie mécanique sans maintenance, même en cas d’utilisation intensive en laboratoire.
- Reproductibilité au niveau de l’équipement et matérialisation des données : Offre une reproductibilité de positionnement exceptionnelle, jusqu’à $\pm0.02\text{mm}$ (sur les modèles UUNA TEK 3.0 A3/A2), et une résolution de mouvement extrêmement fine de $0.0125\text{mm}$ (sur la série ArtStation), permettant aux équipes de recherche de transformer des ensembles complexes de mégadonnées en tracés linéaires physiques impeccables.
- Écosystème complet de protection pour les entreprises : Chaque offre d’achat comprend une installation clé en main, préassemblée à 100 %, la livraison internationale gratuite et notre garantie d’assistance à vie, une référence dans le secteur, avec un accompagnement technique direct à l’intégration destiné aux services informatiques et aux responsables de laboratoire des universités.
-
UUNA TEK 3.0 A3 Robot de dessin premium tout-en-un préassemblé avec Wi-Fi et carte SD – Compact, plus silencieux, plus rapide, plus précis
4.85 / 5.0
(13) 13 nombre total d’avis
Prix normal €921,95 EURPrix normalPrix unitaire / par€1.316,95 EURPrix soldé €921,95 EURVente -

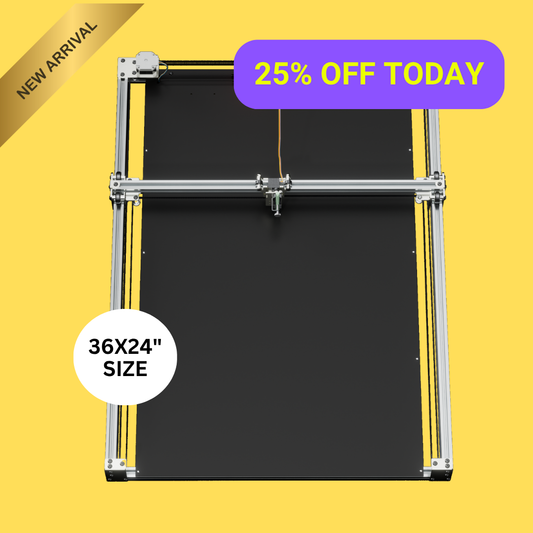

UUNA TEK ArtStation 2436 | Traceur artistique grand format et système de production d'art génératif de qualité institutionnelle (36” × 24”)
Prix normal €2.388,95 EURPrix normalPrix unitaire / par€3.412,95 EURPrix soldé €2.388,95 EURVente -
Robot traceur à stylo A0 préassemblé, haut de gamme et tout-en-un UUNA TEK 3.0 avec Wi-Fi et carte SD – Très grand format, plus silencieux, plus rapide et plus précis
Prix normal €3.356,95 EURPrix normalPrix unitaire / par€4.796,95 EURPrix soldé €3.356,95 EURVente -
Robot traceur à stylo A2 UUNA TEK 3.0 – Tout-en-un avec Wi-Fi et carte SD, traceur de précision moyenne
Prix normal €2.065,95 EURPrix normalPrix unitaire / par€2.951,95 EURPrix soldé €2.065,95 EURVente -

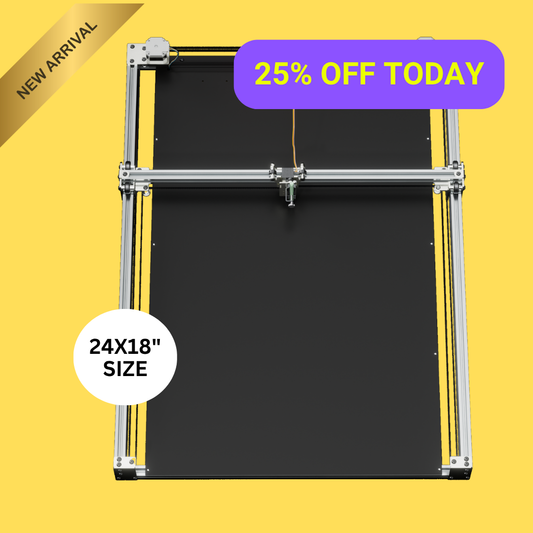

UUNA TEK ArtStation 1824 | Traceur à stylo professionnel et système de production d'art génératif de qualité exposition (24” × 18”)
5.0 / 5.0
(1) 1 nombre total d’avis
Prix normal €1.548,95 EURPrix normalPrix unitaire / par€2.213,95 EURPrix soldé €1.548,95 EURVente -
Robot traceur à stylo A1 préassemblé, haut de gamme et tout-en-un UUNA TEK 3.0 avec Wi-Fi et carte SD – Grand format, plus silencieux, plus rapide et plus précis
Prix normal €2.711,95 EURPrix normalPrix unitaire / par€3.873,95 EURPrix soldé €2.711,95 EURVente -
UUNA TEK 3.0 A3+Kit d’accessoires
Prix normal €974,95 EURPrix normalPrix unitaire / par€1.500,95 EURPrix soldé €974,95 EURVente -
UUNA TEK 3.0 A0+Kit d’accessoires
Prix normal €3.236,95 EURPrix normalPrix unitaire / par€4.979,95 EURPrix soldé €3.236,95 EURVente -
UUNA TEK 3.0 A1+Kit d’accessoires
Prix normal €2.636,95 EURPrix normalPrix unitaire / par€4.057,95 EURPrix soldé €2.636,95 EURVente -
UUNA TEK 3.0 A2+Kit d’accessoires
Prix normal €2.036,95 EURPrix normalPrix unitaire / par€3.134,95 EURPrix soldé €2.036,95 EURVente -
UUNA TEK 3.0 - (2X1.25M/2X2M) Table à dessin d’architecte tout-en-un haut de gamme préassemblée et traceur à stylo pour le dessin architectural, avec Wi-Fi et carte SD
Prix normal À partir de €6.225,95 EURPrix normalPrix unitaire / par€8.301,95 EURPrix soldé À partir de €6.225,95 EURVente
Solutions institutionnelles et de gestion des flux de travail
-
Pour les musées, les galeries et les espaces d’art public : des performances prêtes pour l’exposition
Donnez vie à des installations à grande échelle et à des commandes d’art public en direct et en continu. Conçus pour résister aux exigences rigoureuses des environnements d’exposition, ces systèmes servent d’installations d’art performatif de longue durée autonomes.
-
Pour les universités et les laboratoires de recherche : une infrastructure durable et multiutilisateur
Équipez votre infrastructure de conversion du numérique au physique avec du matériel fiable, de qualité pédagogique. Conçue pour résister aux exigences des laboratoires étudiants, la série ArtStation offre un accès au matériel ouvert, des arrêts d’urgence robustes et des pièces nécessitant peu d’entretien, optimisant ainsi votre retour sur investissement éducatif tout en faisant le lien entre les STEM et les STEAM.
-
Pour les artistes contemporains et les créatifs qui codent : des pipelines de code sans friction
Arrêtez de vous battre avec des logiciels lourds et propriétaires. ArtStation est conçu pour les développeurs-artistes d’aujourd’hui. Il accepte les mises en page SVG brutes et non compressées ainsi que le G-code standard. Il s’intègre parfaitement aux environnements de scripts personnalisés avec Python, Processing, vsketch et Grasshopper. Aucun abonnement cloud obligatoire, aucun enfermement dans un écosystème : vous gardez le contrôle absolu de vos vecteurs.
Fonctionnalité 1 :
Système d’art génératif de qualité muséale (résolution native de 0,0125 mm)
La réalité technique : les œuvres génératives se distinguent par la finesse de leurs détails. Les machines à dessin commerciales standard présentent un léger jeu mécanique, qui fait se brouiller les lignes microscopiques superposées ou déchire les fibres du papier.
La solution UUNA TEK® : conçue avec une résolution de mouvement minimale native de 0,0125 mm et une tolérance mécanique absolue de ~0,1 mm, la série ArtStation transforme des grilles algorithmiques hypercomplexes, des motifs moirés mathématiques denses et des vecteurs d’attracteurs chaotiques en lignes physiques d’une netteté extrême. Votre œuvre conserve sa définition géométrique précise, même sous un éclairage de diagnostic digne d’une galerie.
Caractéristique 2 :
Fonctionnement continu de qualité studio (cycle de service 24 h/24 et 7 j/7 sans dérive)
La réalité technique : Un tracé standard peut facilement nécessiter de 18 à 36 heures de déplacement continu. Avec les kits bon marché à courroie destinés au bricolage, les moteurs surchauffent, les puces perdent des pas et les lignes dévient à mi-parcours, sur une feuille de papier d’archives à 2 000 $.
La solution UUNA TEK® : Conçue comme une infrastructure institutionnelle de production artistique, la série ArtStation intègre des moteurs pas à pas robustes associés à des blocs de refroidissement à dissipation thermique active et à une carte mère industrielle H-SE améliorée. Elle est conçue pour fonctionner en continu sans surveillance : elle peut tourner toute la nuit dans un atelier plongé dans le noir ou fonctionner en direct pendant une exposition d’un mois dans un musée, sans le moindre écart de position.
Fonctionnalité 3 :
Architecture CoreXY à haute stabilité et guides linéaires industriels
La réalité technique : Les traceurs traditionnels à porte-à-faux ou à portique X-Y vibrent violemment à grande vitesse lors des transitions vectorielles, générant des artefacts de « ghosting » et des lignes ondulées.
La solution UUNA TEK® : Basée sur une structure de mouvement CoreXY renforcée, elle maintient les deux moteurs solidement fixés à la base, réduisant ainsi considérablement la masse mobile du portique. Guidée par des rails linéaires en acier à haute rigidité et des courroies crantées renforcées de fibre de verre, la tête d’outil atteint 280 mm/s (11 in/sec) avec une accélération vectorielle fluide, sans vibrations.
Fonctionnalité 4 :
Compatibilité artistique multi-matériaux (tête d’outil à angle adaptatif de 70° à 90°)
La réalité technique : La main tient les stylos inclinés ; les traceurs standard les maintiennent parfaitement à la verticale (90°), ce qui abîme les plumes de stylo-plume, déchiquette les stylos à pointe fine et rend impossible l’alimentation en médiums secs comme le fusain.
La solution UUNA TEK® : Dotée d’un module d’angle de stylo réglable de 70° à 90° exclusif et d’un système robuste de levage d’outil sur l’axe Z avec contrôle au millimètre, ArtStation offre à l’artiste une maîtrise mécanique absolue de la façon dont le médium entre en contact avec la toile. Elle assure le contrôle précis de la pression structurelle nécessaire pour tracer avec des stylos techniques à pointe fine délicats, des encres de stylo-plume à séchage rapide, des marqueurs à peinture épaisse, du graphite tendre ou des bâtons de fusain fragiles.
Fonctionnalité 5 :
Intégration de flux de travail ouverts et pipelines pilotés par API
La réalité technique : Rien ne frustre davantage un codeur créatif que d’être enfermé dans une application propriétaire boguée, dépendante du cloud et qui plante constamment avec les fichiers SVG volumineux.
La solution UUNA TEK® : UUNA TEK® repose sur des protocoles vectoriels ouverts. Elle se connecte directement via une ligne de commande USB sans latence et lit directement les mises en page SVG natives ainsi que le G-code d’exécution industrielle. Elle sert de compilateur physique transparent pour les scripts issus directement de Python, Processing, vsketch, openRCA, Inkscape, Adobe Illustrator ou des environnements CAD / Grasshopper paramétriques.
UUNA TEK® Institutional Pen Plotters: Complete Product Line Comparison
| Technical Specifications | UUNA TEK 3.0 (A3) | UUNA TEK 3.0 (A2) | UUNA TEK 3.0 (A1) | UUNA TEK 3.0 (A0) | UUNA TEK ArtStation 1824 | UUNA TEK ArtStation 2436 | UUNA TEK 3.0 (2x1.25M) | UUNA TEK 3.0 (2x2M) |
|---|---|---|---|---|---|---|---|---|
| System Classification | Desktop Compact | Medium-Format | Large-Format | Full-Scale Workstation | Premium Studio | Institutional Flagship | Industrial Prototyping | Heavy-Duty Mega Flatbed |
| Effective Plotting Area | 420 X 297 mm | 594 X 420 mm | 841 X 594 mm | 1189 X 841 mm | 610 X 457 mm (24" X 18") | 914 X 610 mm (36" X 24") | 2000 X 1250 mm | 2000 X 2000 mm |
| Motion Architecture | H-Frame | H-Frame | Reinforced H-Frame | Anti-Deflection Gantry | CoreXY Structure | CoreXY Structure | Anti-Deflection Gantry | Dual-Drive Gantry |
| Maximum XY Travel Speed | 20,000 mm/min | 20,000 mm/min | 20,000 mm/min | 20,000 mm/min | 16,800 mm/min | 16,800 mm/min | 20,000 mm/min | 20,000 mm/min |
| Minimum Motion Resolution | 0.02 mm | 0.02 mm | 0.05 mm | 0.05 mm | 0.0125 mm | 0.0125 mm | 0.1 mm | 0.1 mm |
| Mechanical Precision (XY) | +-0.02 mm | +-0.02 mm | +-0.05 mm | +-0.05 mm | +-0.1 mm | +-0.1 mm | +-0.1 mm | +-0.1 mm |
| Max Substrate Thickness | 30 mm | 30 mm | 30 mm | 30 mm | 18 mm (0.7 in) | 18 mm (0.7 in) | 40 mm (Modified) | 40 mm (Modified) |
| Vertical Pen Travel | 10 mm | 10 mm | 10 mm | 10 mm | 10 mm (0.4 in) | 10 mm (0.4 in) | 10 mm | 10 mm |
| Tool Angle Control | 0-90 Degree Variable | 0-90 Degree Variable | 0-90 Degree Variable | 0-90 Degree Variable | 70-90 Degree Adjustable | 70-90 Degree Adjustable | 0-90 Degree Variable | 0-90 Degree Variable |
| Frame Materials | Q235 Steel + Al | Heavy Steel Frame | Reinforced Dual-Beam | Anti-Deflection Gantry | Al Profile + Stainless Steel | Al Profile + Stainless Steel | Anti-Deflection Gantry | Anti-Deflection Gantry |
| Base Plate Material | 2mm Rigid Steel | 2mm Rigid Steel | 2mm Rigid Steel | 2mm Rigid Steel | Magnetic Steel Plate | Magnetic Steel Plate | 8mm Tempered Glass | 8mm Tempered Glass |
| Motherboard & Control | GRBL Hardware | GRBL Hardware | GRBL Hardware | Industrial GRBL | DrawCore V1.3 | DrawCore V1.3 | Industrial GRBL | Industrial GRBL |
| System Firmware | GRBL Native | GRBL Native | GRBL Native | GRBL Industrial | EBB Firmware | EBB Firmware | GRBL Industrial | GRBL Industrial |
| Connectivity | USB / SD Card | USB / SD Card | USB / SD Card | USB / SD Card | USB | USB | USB / Standalone | USB / Standalone |
| Power Adapter Output | DC 12V | DC 12V | DC 12V | DC 24V | DC 24V | DC 24V | DC 24V Industrial | DC 24V Industrial |
| Device Physical Weight | 11 kg | 17.5 kg | 32 kg | 48 kg | 11 kg | ~16 kg | ~110 kg | ~165 kg |
| Overall Footprint | 570 X 440 mm | 740 X 570 mm | 1010 X 740 mm | 1370 X 1010 mm | 560 X 840 mm | ~860 X 1140 mm | 2400 X 1650 mm | 2400 X 2400 mm |
| Deployment Status | 100% Preassembled | 100% Preassembled | 100% Preassembled | 100% Preassembled | 100% Preassembled | 100% Preassembled | 100% Preassembled | 100% Preassembled |
FAQ
Q1 : Qu’est-ce qui permet à un système de dessin robotisé d’être considéré comme un actif de « niveau institutionnel » ?
A : Les systèmes de qualité institutionnelle se distinguent par leur conception structurelle et leur durabilité à long terme en cas d’utilisation continue. Alors que les traceurs de découpe standard destinés aux amateurs sont dotés de cadres légers, la UUNA TEK 3.0 Institutional Series est fabriquée en acier au carbone Q235 et équipée de cadres en H en acier renforcé. Les modèles 2x1.25M et 2x2M sont dotés d’un portique renforcé anti-déflexion de grande taille. Ces systèmes sont conçus pour résister à une utilisation intensive par plusieurs utilisateurs dans les laboratoires universitaires et les musées publics, sans fatigue mécanique.
T2 : Ces traceurs peuvent-ils fonctionner en toute sécurité et sans surveillance pendant de longues installations ouvertes au public ?
R : Oui. Pour respecter les normes strictes de sécurité universitaire et d’exploitation muséale, chaque machine est équipée d’un mode autonome asynchrone. Grâce à des pipelines de données à haut gain via USB ou à l’exécution hors ligne depuis une carte SD, les gammes ArtStation 2436 et UUNA TEK 3.0 fonctionnent parfaitement sans être reliées à un ordinateur dédié. Cela élimine le risque de panne informatique en pleine exposition, tandis que les chaînes porte-câbles silencieuses intégrées en nylon protègent parfaitement les câbles en mouvement.
T3 : Quels formats de fichiers vectoriels et environnements de conception sont pris en charge nativement ?
R : Les plateformes UUNA TEK reposent sur une architecture matérielle ouverte et fiable, qui utilise des protocoles de commande standard en G-code. Ainsi, votre service évite de se retrouver enfermé dans des logiciels propriétaires. Les systèmes prennent nativement en charge les fichiers SVG, DXF, PLT et PDF directement depuis des environnements de programmation créative (comme Python ou Processing) et des suites professionnelles de conception computationnelle, notamment AutoCAD, Rhino, Revit, SolidWorks, Inkscape et LightBurn.
T4 : Quelle est la précision mécanique et la répétabilité de ces systèmes sur de grandes surfaces de toile ?
A : Pour la matérialisation physique de données critiques et les schémas architecturaux complexes, la précision est non négociable. Les systèmes UUNA TEK 3.0 A3 et A2 offrent une précision de repositionnement de +-0.02mm grâce à des rails de guidage linéaires rigides. Pour les très grands formats, nos tables à plat robustes de 2 mètres maintiennent une précision rigoureuse de +-0.1mm sur toute leur vaste surface de travail, sans dérive grâce à des moteurs pas à pas 57 à couple élevé et à des systèmes à crémaillère et pignon à double entraînement.
Q5 : Le niveau sonore en fonctionnement est-il suffisamment faible pour les galeries de musées ouvertes au public ou les bibliothèques universitaires ?
R : Oui, le contrôle du bruit est directement intégré à notre cinématique. Les postes de travail grandeur nature UUNA TEK 3.0 fonctionnent à moins de 60 dB, en toute discrétion dans les environnements universitaires ou les laboratoires. Pour les galeries particulièrement calmes, l’ArtStation 2436 est équipée de moteurs hautement optimisés et silencieux qui fonctionnent à moins de 55 dB, afin que l’attention du public reste entièrement concentrée sur le spectacle vivant du dessin mécanique.
Q6 : Comment ces traceurs prennent-ils en charge différents grammages de papier et des supports multi-matériaux non conventionnels ?
R : La gamme prend en charge une vaste gamme de supports. Les systèmes UUNA TEK 3.0 A3–A0 traitent des matériaux physiques jusqu’à $30\text{mm}$ d’épaisseur sur leurs plaques de base en acier rigide. Pour les panneaux architecturaux lourds, les feuilles de bois ou les polymères denses, les tables à plat industrielles 3.0 2x1.25M et 2x2M disposent d’un dégagement modifié permettant le traçage direct sur des substrats jusqu’à 40mm d’épaisseur.
Q7 : Quels types de stylos techniques, d’instruments de dessin et de marqueurs d’archivage peuvent être fixés ?
Réponse directe : Les traceurs institutionnels doivent être dotés de systèmes de serrage d’outils très adaptables, capables de maintenir des stylos, des marqueurs ou des instruments techniques de poids variable sur des supports souples comme sur des supports rigides épais.
- Le UUNA TEK® Edge : La gamme ArtStation comprend un système d’angle de stylo réglable de 70 à 90 degrés avec une pince intégrée pouvant accueillir des instruments de dessin jusqu’à 16 mm de diamètre et des matériaux jusqu’à 18 mm d’épaisseur. La série UUNA TEK 3.0 est équipée d’un chariot à amortissement renforcé ou d’un chariot industriel à axe Z pour charges lourdes (plage variable de 0 à 90 degrés), pouvant accueillir des supports jusqu’à 30 mm (A3-A0) et jusqu’à 40 mm sur les tables à plat Mega de 2 m—idéal pour tracer directement sur des châssis de toile épais, des panneaux en bois, du carton ou des feuilles d’aquarelle épaisses.
Q8 : Quelles sont les exigences en matière d’alimentation électrique pour intégrer ces unités aux infrastructures vieillissantes du campus ?
R : Chaque machine est conçue avec des composants électriques à haut rendement et est équipée d’un adaptateur secteur universel compatible dans le monde entier, avec une entrée CA de 100 V à 240 V. La tension interne est convertie en une ligne CC de 12 V ou 24 V, hautement sécurisée. La consommation électrique est exceptionnellement efficace : la 3.0 A3 ne consomme que 20 W, tandis que notre plus grand portique industriel, le 3.0 2x2M, atteint au maximum 90 W à pleine accélération (vitesse maximale de 20 000 mm/min).
Q9 : Quelle maintenance ces systèmes robotiques exigent-ils de la part des techniciens de laboratoire ?
R : Pratiquement aucun. Comme nos machines sont fabriquées avec des rails linéaires résistants à la poussière, des profilés en aluminium de qualité supérieure et des roulements industriels étanches, elles ne nécessitent pas de procédures d’étalonnage complexes. La principale tâche de votre personnel de laboratoire consiste simplement à veiller à ce que les instruments d’écriture choisis ne manquent pas d’encre pendant les cycles d’impression à grand volume.
Q10 : Comment UUNA TEK protège-t-il les investissements institutionnels et simplifie-t-il les achats universitaires ?
R : Nous connaissons les directives relatives aux subventions B2B et institutionnelles. Chaque machine de cette collection est livrée entièrement préassemblée, prête à l’emploi, ce qui évite au personnel enseignant les longues heures de montage. Les achats sont entièrement couverts par la livraison gratuite dans le monde entier, une politique de retour de 30 jours et une garantie d’assistance à vie, ainsi que par des consultations individuelles directes pour la prise en main technique, afin d’aider les équipes informatiques et les responsables de laboratoire.
