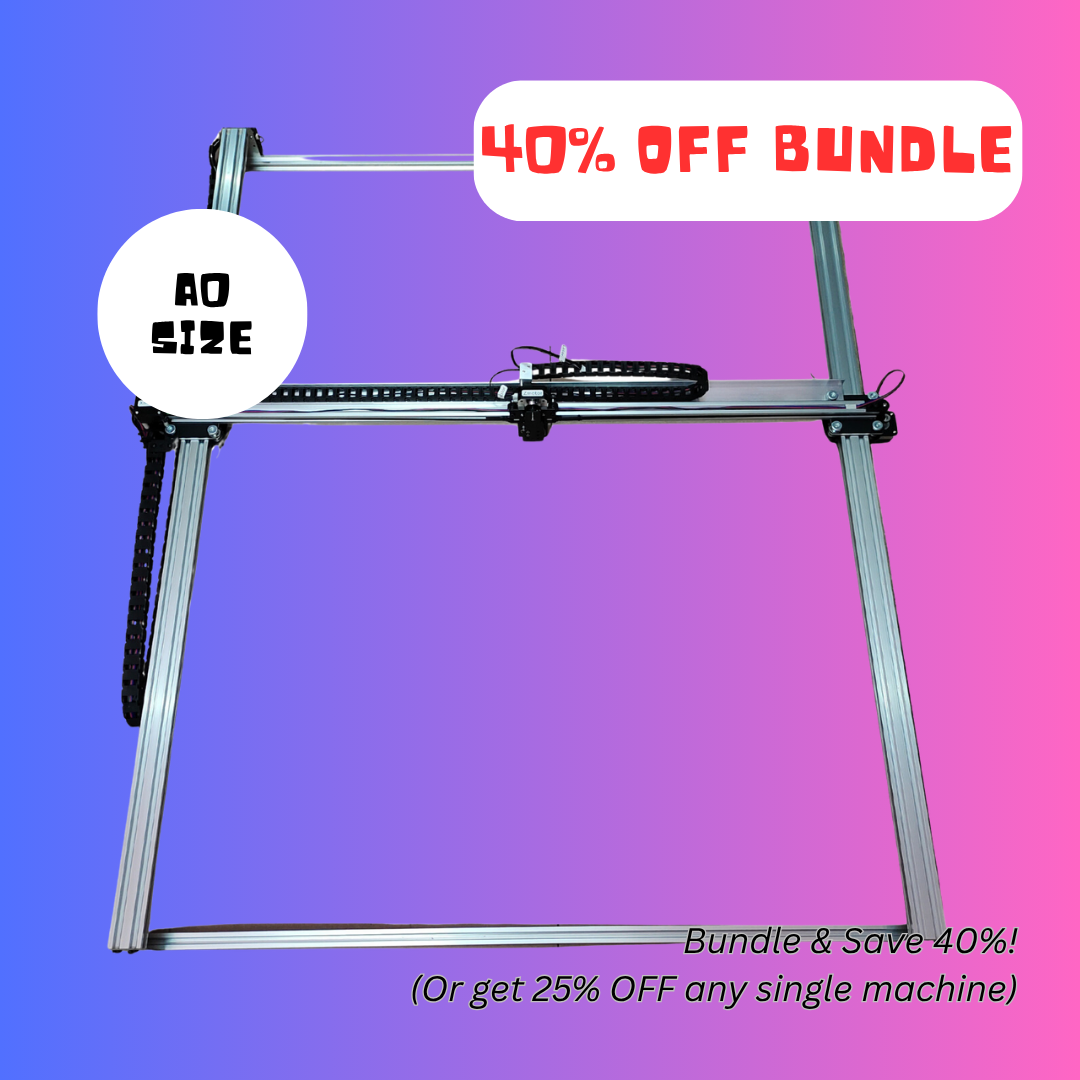

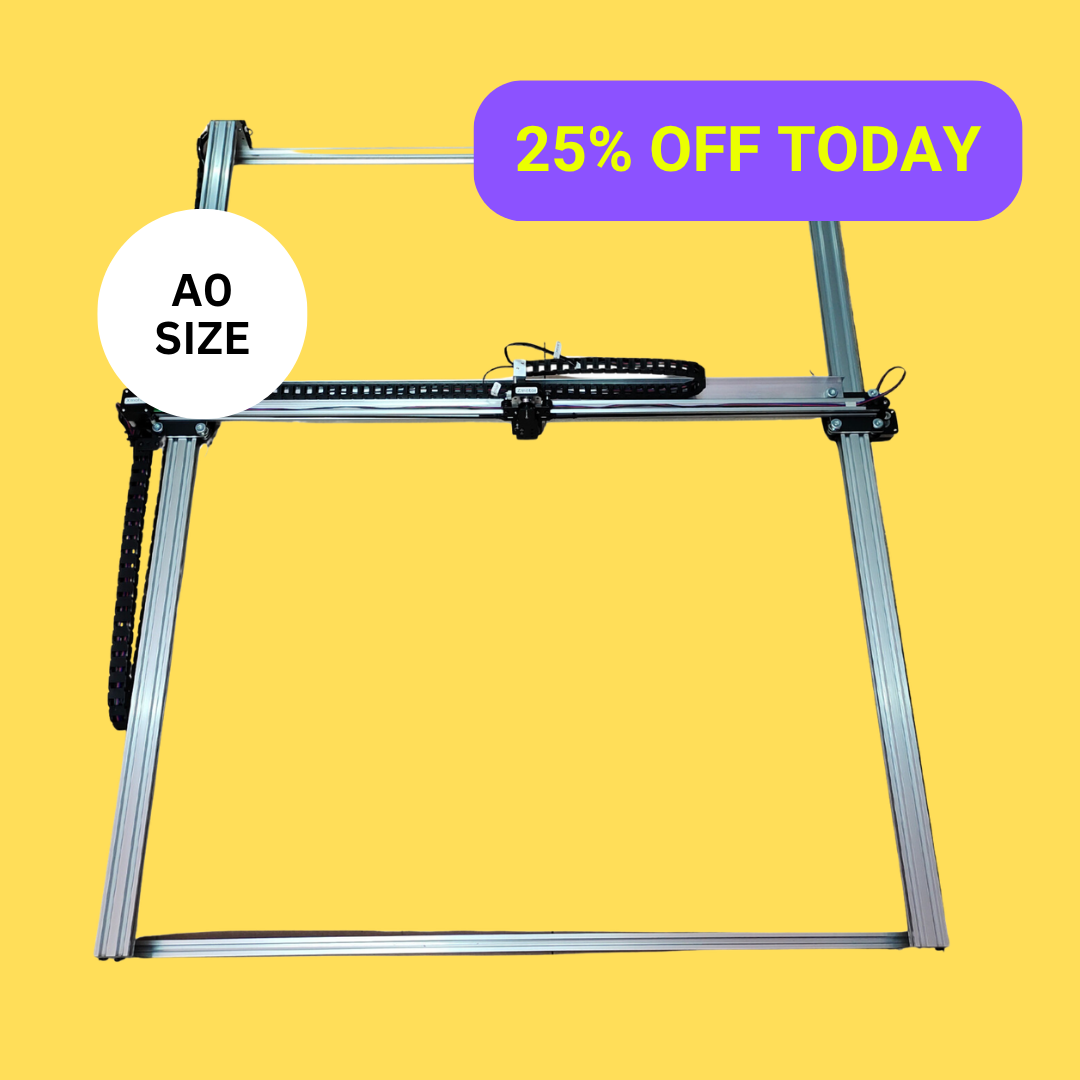

iDraw H A0, robot traceur à stylo grand format, machine de dessin robotisée, machine d’écriture, machine à signatures | UUNA TEK

iDraw H A0, robot traceur à stylo grand format, machine de dessin robotisée, machine d’écriture, machine à signatures | UUNA TEK

€1.626,95 EUR
€2.168,95 EUR €1.626,95 EUR
Soldes Épuisé
Frais de livraison calculés lors du paiement.
Bouchon
🎃 Spooky Bundle Deals | Get 35% OFF 🦇

Présentation de l’iDraw H A0, le robot traceur à stylo grand format, la machine de dessin, la machine d’écriture et la machine à signatures | UUNA TEK, la solution ultime pour la création d’œuvres et les projets de conception de grande envergure. Cette machine spécialisée est conçue pour des tâches telles que l’art génératif, la conception de costumes ethniques, le marquage du cuir des bagages, le traçage de lignes auxiliaires pour les produits mécaniques et le marquage des lignes de pliage dans l’artisanat, entre autres.

Veuillez noter que cette version ne dispose pas de plaque de base. Merci

Qu’est-ce que le traceur à stylo iDraw H A0 ?

Le iDraw H A0 prend en charge des projets plus grands qu’un format A1, offrant :

  • Précision mécanique pour les œuvres détaillées de grande envergure
  • Prise en charge logicielle flexible compatible avec Inkscape, Lightburn et d’autres formats (SVG/DXF/JPG/PNG)
  • Options de montage polyvalentes, notamment les installations verticales pour le traçage grand format peu encombrant

Idéal pour :

  • Artistes créant de l’art génératif et de la calligraphie
  • Designers réalisant des prototypes ou des lignes mécaniques
  • Enseignants enseignant le dessin technique
  • Artisans marquant le cuir, le bois ou le papier






Voir tous les détails

Vous recherchez un traceur à plume grand format de haute précision ?

Le iDraw H A0 offre précision, polyvalence et fiabilité pour le dessin, l’écriture manuscrite et la gravure laser. Idéal pour :

  • Art génératif
  • Calligraphie
  • Dessin technique
  • Artisanat et marquage du cuir

Shipping, Warranty & Support

🌍

Free Worldwide Shipping

Delivered anywhere in the world at no extra cost.

🔄

30-Day Easy Returns

Hassle-free returns or exchanges within 30 days.

💎

Lifetime Care Guarantee

Support for your machine for its entire lifetime.

📞

Dedicated Customer Support

Help available via email, chat, or Zoom.

🎓

Free Personal Training

Learn to set up and use your machine easily.

Fonctionnalités principales

  • Compatibilité universelle avec le G-code : précision prête à l'emploi

    Pour la plupart des designers, calligraphes et chefs d’entreprise, vous avez besoin d’un système qui fonctionne parfaitement avec les outils que vous connaissez déjà. Notre gamme de produits standard offre une compatibilité totale avec le G-code open source, ce qui signifie que vous pouvez importer directement des vecteurs depuis Inkscape (avec nos extensions propriétaires), LightBurn ou Adobe Illustrator, générer votre parcours d’outil et commencer à tracer instantanément. Aucun codage requis - simplement une automatisation manuscrite pure et industrialisée.


  • Rédaction groupée simplifiée avec la fusion d’e-mails et la prise en charge des polices Hershey

    Tous les traceurs à stylo UUNA TEK iDraw prennent en charge la fusion d’e-mails pour l’écriture en masse de lettres, d’enveloppes, de cartes et d’invitations. Utilisez les polices Hershey pour une écriture manuscrite naturelle.

  • Technologie de chaîne porte-câbles

    Profitez d'un dessin fluide, même à grande vitesse, grâce au mécanisme innovant de chaîne porte-câbles. Il garantit un fonctionnement fluide et un résultat précis à chaque trait.

  • Capacité de montage vertical

    Conçu pour être polyvalent, l’iDraw H peut être monté verticalement sans effort, permettant de créer facilement et avec précision des œuvres de grande taille.

  • Options de taille suprême :

    Choisissez parmi les formats A2, A1 ou A0, avec suffisamment d’espace pour donner vie à vos idées les plus ambitieuses. La version A0 mesure un impressionnant 33.1 x 46.8 pouces, offrant une liberté créative sans limites.

  • Moteurs pas à pas puissants

    Équipée de 4* moteurs pas à pas 42 (davantage pour les formats A1/A0), garantissant des performances fiables même avec des tracés plus grands.

  • Vitesse inégalée

    Avec une vitesse d’écriture de 0-12 000 MM/MIN, la UUNA TEK H Version réalise rapidement vos projets créatifs tout en conservant la même précision qui définit notre marque.

  • Assistance logicielle complète

    Compatible avec Windows 7/8/10/11 ou version ultérieure (Inkscape), Mac OS (Inkscape pour l’écriture et le dessin, LightBurn pour la gravure laser) et Linux, afin de vous garantir les bons outils à votre disposition.

  • Conçu pour la précision

    Avec une précision mécanique de Y:0.01 mm et X:0.01 mm, la version H de UUNA TEK incarne la perfection.

  • Connectivité conviviale

    Connectez-vous facilement via USB ou Bluetooth, pour une utilisation polyvalente et accessible à tous.

  • Matériaux de monture de classe mondiale

    Fabriqué à partir d’un mélange de profilé en aluminium et de plaque d’acier, garantissant durabilité et longévité.

  • Puissance adaptable

    Fonctionnant sur une large plage de tension (110V-220V), il est prêt à l’emploi où que vous soyez.

  • Options laser polyvalentes

    Choisissez parmi des têtes laser de 500 mW à 15 W pour graver le bois, les plastiques, le cuir et le papier.

iDraw H A2 vs A1 vs A0 – Choosing the Right Size

Size Dimensions Best Use Cases
A2 16.5 x 23.4 inches Compact drawings, calligraphy, small-scale generative art
A1 23.4 x 33.1 inches Medium artwork, prototypes, classroom use
A0 33.1 x 46.8 inches Large-format designs, detailed calligraphy, large generative art projects

Notification

UUNA TEK® H A0/A1/A2 est une déclinaison du traceur à stylo UUNA TEK® H A3 sans base, spécialement repensée pour une zone de dessin plus grande.

Malgré le chariot amélioré, ces modèles plus grands doivent généralement être utilisés à des vitesses plus lentes qu'un UUNA TEK® H A3 standard afin d'obtenir la même qualité.

Pour réduire les frais d'expédition et les risques de dommages, ces modèles sont expédiés partiellement démontés directement par notre fabricant chinois. En raison de ces frais d'expédition élevés, nous n'acceptons ni les retours ni les remboursements, mais nous pouvons fournir gratuitement des pièces de rechange pour toute pièce défectueuse et nous assurer que la machine fonctionne. Nous ne pouvons accorder un remboursement intégral qu'en cas de problème de qualité et d'impossibilité de fournir une solution.

Les taxes d'importation doivent être réglées auprès de vos services douaniers.

Ils sont vraiment très grands.

Ces appareils sont fabriqués sur commande, en production limitée, ce qui nécessite au moins un mois de fabrication et au moins 5 à 10 jours ouvrés pour l'expédition. Envoyez-nous un e-mail à l'adresse uunatek@gmail.com pour tout confirmer après avoir passé la commande.

Veuillez noter que plus la machine est grande, plus l'écart est important. La machine A2-A0 peut présenter un écart allant jusqu'à 0,5 mm sur l'axe X et jusqu'à 0,6 mm sur l'axe Y. Il est possible que le convoyeur à courroie ou d'autres pièces se desserrent pendant le transport en raison du transport transfrontalier longue distance. Si cela est inacceptable, il est recommandé de choisir une machine plus petite, comme le format A3, ou une machine plus grande de la gamme UUNA TEK 3.0.

Dans ce cas, vous devrez peut-être régler la machine à distance après sa réception lors d'une réunion en ligne ici : https://calendly.com/uunatek/idraw-support, ou regarder les instructions vidéo sur notre chaîne YouTube ici : https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. Par ailleurs, si les paramètres du logiciel autorisent les mouvements d'avant en arrière, l'écart augmentera.
Dans ce cas, nous recommandons :
1. Essayez d'écrire à une vitesse plus faible et utilisez la vitesse de dessin recommandée par défaut de 2000 mm/min
2. N'activez pas la fonction d'optimisation automatique autorisant les mouvements d'avant en arrière, afin de réduire l'écart
3. Essayez d'utiliser l'axe X comme axe central du dessin
4. Utilisez un stylo à séchage rapide
5. Essayez d'utiliser du papier à dessin et fixez-le
6. Le dessin ne doit pas être trop complexe. S'il est vraiment complexe, il est recommandé de le dessiner en plusieurs parties

Spécification

【Performances et précision】
• Zone de travail (dessin) : 33.1" × 46.8" (841 × 1189 mm) - compatible avec les formats A0 et ANSI E
• Vitesse d'écriture maximale : 0 - 472.44 in/min (0 - 12 000 mm/min, optimisée pour les grands formats)
• Précision mécanique : Y : 0.0004" (0.01 mm), X : 0.0004" (0.01 mm)
• Course verticale du stylo (axe Z) : 0.39" (10 mm)

【Compatibilité des outils et composants】
• Diamètre de stylo pris en charge : jusqu'à 0.63" (16 mm)
• Angle du stylo réglable : 70° - 90° (prend en charge les pinceaux inclinés et les stylos de calligraphie)
• Moteurs : 4 moteurs pas à pas NEMA 17 (42) à couple élevé (configuration multi-moteurs pas à pas pour une stabilité et une précision accrues aux formats ultra-larges)
• Interrupteurs de fin de course : intégrés (axes X/Y)
• Matériaux du châssis : profilé en aluminium industriel + plaque en acier renforcé

【Caractéristiques physiques et dimensions】
• Dimensions du produit (A0) : 51.6" × 38.9" × 6.1" (1311 × 988 × 155 mm)
• Dimensions de l'emballage (A0) : 54.0" × 9.0" × 7.3" (1372 × 229 × 185 mm)
• Poids net : ~14.0 lbs (~6.35 kg)
• Poids d'expédition : ~15.0 lbs (~6.80 kg)

【Électronique et connectivité】
• Carte mère : DrawCore V2.0
• Connectivité : USB, Bluetooth
• Tension d'entrée : 110 V - 220 V CA (compatibilité universelle)
• Sortie de l'adaptateur secteur : 12 V / 1 A
• Température de fonctionnement : -4 °F - 122 °F (-20 °C - 50 °C)

【Logiciels et contrôle】
• Firmware : compatible GRBL
• Logiciel de contrôle / extensions : extension de contrôle UUNA TEK® 2.0
• Systèmes d'exploitation pris en charge : Windows 7/8/10/11+, macOS, Linux
• Logiciels compatibles : Inkscape (écriture/dessin), LightBurn (gravure laser)
• Formats de fichiers pris en charge : SVG, JPG, JPEG, PNG, BMP, G-code, etc.

Liste de colisage

1 X UUNA TEK iDraw H A2/A1/A0 traceur à stylo

1 X kits d’outils

1 X guide de démarrage rapide

1 X carte de remerciement

Logiciel

Téléchargez le logiciel Inkscape et les nombreux fichiers ici>>>.

Vous trouverez le logiciel pour Windows, Mac et Linux, ainsi que le guide d’assemblage du matériel et les détails d’installation du logiciel.

Pour ceux qui ont besoin de fonctions avancées :

1. Pour ceux qui ont besoin de la fonction d’enregistrement du fichier de traçage, veuillez télécharger cette version>>>

2. Pour ceux qui ont besoin de la fonction de publipostage,

Windows : veuillez télécharger cette version>>>

Mac ou Linux, veuillez télécharger cette version>>>

3. Pour ceux qui ont besoin de la fonction laser, veuillez télécharger cette version>>>

4. Que faire si j’ai quelques notions de programmation et que je souhaite modifier les paramètres d’origine pour supprimer la limitation de vitesse ? Veuillez télécharger cette version>>>

Tutoriels

Consultez les tutoriels vidéo pour les traceurs à stylo grand format, notamment sur l’assemblage, le réglage de la courroie et l’installation des têtes laser pour les machines iDraw H au format A0/A1 ici>>>

Autres tutoriels :

Pour le traceur à stylo UUNA TEK® 1.0, consultez les tutoriels vidéo ici>>>

Pour le traceur à stylo UUNA TEK® 2.0, consultez les tutoriels vidéo ici>>>

Pour le traceur à stylo UUNA TEK® H, consultez les tutoriels vidéo ici>>>

Pour le logiciel, consultez la vidéo ici>>>

Pour la fonction laser, consultez les tutoriels vidéo ici>>>

Politiques

Politique d’expédition : Toutes les commandes seront traitées dans un délai de 48 heures ouvrées. Tous les colis seront expédiés par DHL/UPS/USPS depuis nos entrepôts en Chine ou l’entrepôt Amazon ; la livraison à votre destination prendra 5 à 7 jours ouvrés. Des retards sont à prévoir pendant les périodes de soldes. Consultez la politique complète ici>>>

Politique de retour : Nous offrons une garantie d’un an sur tous les produits. Le retour et le remboursement gratuits sont uniquement proposés en cas de problème de qualité ou de dommage survenu pendant la livraison. Contactez-nous à l’adresse support@uunatek.com avant de nous le retourner. Consultez la politique complète ici>>>

Feature iDraw H (A2 / A1 / A0) UUNA TEK 3.0 (A2 / A1 / A0)
Working / Drawing Area A2: 16.5 × 23.4 in
A1: 23.4 × 33.1 in
A0: 33.1 × 46.8 in 		A2: 594 × 420 mm
A1: 841 × 594 mm
A0: 1189 × 841 mm
Frame / Build Materials Aluminum profile + steel plate Q235 carbon steel + aluminum alloy
Motors 4 × 42-stepper motors (more for A1 / A0) X: 42-stepper, Y: 42/57-stepper, Z: 42-stepper
Mechanical Precision / Repeat Accuracy 0.01 mm (X & Y) ± 0.1 mm – 0.02 mm
Maximum / Nominal Speed (Writing) 0 – 12,000 mm/min - High-speed: up to 20,000 mm/min (X/Y/Z)
- Default drawing: 12,000 mm/min
- Silent mode: up to 10,000 mm/min
Motherboard / Firmware / Control Drawcore V2.0; GRBL compatible Custom GRBL-board
Connectivity USB, Bluetooth USB (default), WiFi (default), SD‑card offline(default)
Software / Supported Formats JPG, PNG, SVG, etc.
Inkscape (Windows/Mac), Lightburn (laser) Formats: SVG, DXF, JPG, PNG, BMP, PDF 		UUNA TEK 3.0 App, Inkscape, UGS, Lightburn, LaserGRBL
Formats: SVG, DXF, JPG, PNG, BMP, PDF
Input Voltage / Power 110V–220V input; adapter 12V / 1A AC 110V–230V input; DC 12V or 24V output
Operating Temperature –20°C to +50°C –20°C to +55°C
Net Weight A2: ~ 9 lb
A1: ~ 11 lb
A0: ~ 14 lb 		A2: ~ 17.5 kg
A1: ~ 32 kg
A0: ~ 48 kg
Pen / Pen Holder Adjustable angle: 70°–90°, supports pens up to 16 mm width Adjustable angle: 0°–90°, supports pens up to 17.5 mm width
Laser Options Supports 500 mW to 15 W heads 10 W laser head
Mounting / Orientation Supports vertical mounting All-in-one ready-to-run; vertical mounting not recommended
Accuracy / Deviation Warning Potential deviation after shipping: up to 0.5 mm (X), 0.6 mm (Y) —
Noise / Operation No specific decibel info Operates under ≈ 60 dB (silent guide rails + drive)

Foire aux questions

1. Quels stylo et papier sont recommandés pour des résultats optimaux ?

Un stylo Rotring Isograph de 0,4 mm avec de l’encre noire Rotring est recommandé pour des lignes précises. Pour le papier, le papier Bristol de 493 mm × 610 mm convient parfaitement, car il offre une surface lisse qui réduit les rayures.

2. Comment éviter que le stylo ne raye le papier ?

Le mécanisme de levée du stylo de l’iDraw comprend un ressort qui ajoute une pression excessive.Retirer le ressort supérieurréduit la pression d’environ 181 g à environ 80 g, reproduisant la pression fondée sur la gravité des traceurs Axidraw. Le simple réglage de la vis inférieure ne suffit pas. Les utilisateurs ont confirmé que cet ajustement éliminait les rayures.

3. Combien de temps le traçage prend-il et quels réglages de vitesse sont utilisés ?

Un tracé détaillé au format A1 a pris 3–4 heures à 6000mm/min. La durée aurait pu être réduite grâce à des outils d’optimisation des trajectoires comme l’Optimizer de PlotterFiles, mais l’utilisateur a transmis un GCode personnalisé sans optimiser les déplacements

4. Le iDraw peut-il être contrôlé sans le plugin Inkscape ?

Oui. L’iDraw utilise un contrôleur basé sur GRBL (modifié sous le nom de « DrawCore »). Les utilisateurs peuvent envoyer directement du GCode via des outils comme Universal Gcode Sender (UGS) ou un script Python personnalisé. Remarque :

  • L’iDraw ne prend pas en charge les commandes d’arc G2/G3 ; les courbes doivent être converties en polylignes.
  • Les systèmes de coordonnées peuvent nécessiter un ajustement (par exemple, l’inversion de l’axe Y).

5. Comment garantir la précision et éviter les oscillations dans les grands graphiques ?

  • Calibrez la machine : tendez les courroies, équarrissez les axes et ajustez les vis sans tête.
  • Utilisez des polylignes haute résolution (par exemple, avec un espacement de 0.25mm) pour obtenir des courbes fluides.
  • La conception en H de l’iDraw améliore la stabilité pour les formats plus grands comme le A0.

6. Pourquoi ma fonction Auto Home ne fonctionne-t-elle pas correctement ?

Voici quelques conseils pour utiliser Auto Home.
1. Vérifiez que les câbles des interrupteurs de fin de course sont correctement connectés, en suivant ce guide : https://www.youtube.com/watch?v=5B4nb2k6eAc
2. Déplacez manuellement le chariot de l’axe X vers la gauche aussi loin que possible et vérifiez s’il touche l’interrupteur de fin de course de l’axe X.
3. Déplacez manuellement le chariot de l’axe Y vers l’arrière aussi loin que possible et vérifiez s’il touche l’interrupteur de fin de course de l’axe Y.
4. Assurez-vous que les câbles sont correctement disposés afin qu’ils ne se prennent pas dans les chariots XY. Consultez ce guide pour organiser le câble de l’axe Z : https://www.youtube.com/watch?v=LTwPYPh3rdE

7 : Que dois-je faire si j’appuie sur le bouton rouge et que la machine s’arrête ? Puis-je reprendre le tracé ?

Oui, vous pouvez reprendre votre travail après avoir appuyé sur le bouton rouge d’arrêt d’urgence. Une fois actionné, la machine se met en pause et attend de nouvelles instructions. Pour continuer :

  1. Ouvrez votre logiciel Inkscape.
  2. Accédez au menu Extensions.
  3. Trouvez la section Reprendre.
  4. Sélectionnez Reprendre (depuis l’origine) ou Reprendre (depuis le point de pause), selon que vous souhaitez recommencer depuis le début ou continuer exactement là où le travail s’est arrêté.

👉 Conseil : Veillez toujours à choisir la bonne option de reprise en fonction de l’avancement de votre projet afin d’éviter les dessins superposés ou incomplets.

8. L'axe Z peut-il régler la distance de travail ?

Oui, l’axe Z peut régler la distance de travail de 0 à 10 mm.

9. Le temps de pose du stylo peut-il être contrôlé ?

Oui, le temps de pose du stylo peut être contrôlé.

10. La machine prend-elle en charge les commandes G-code ?

Oui, il prend en charge les commandes G-code. Le firmware de la carte mère est compatible avec GRBL.

11. L’axe Z peut-il soulever et presser en douceur une charge utile d’environ 30 à 35 g (comme une sonde en acier massif de Ø10 mm et de 5 cm de longueur) ?

Oui, c’est possible. La machine prend en charge des charges allant jusqu’à 200 grammes et un diamètre maximal de 15 mm.

12. Le cadre est-il suffisamment stable pour éviter les vibrations lors de la pression ?

Oui, la structure en H est suffisamment stable. La vitesse de fonctionnement est réglable.

13. S'il est possible de modifier le réglage de l'amplitude de montée et de descente des stylos ?

Par défaut, le code limite la hauteur de l’axe Z. Vous pouvez ajuster les paramètres suivants comme indiqué sur les images pour obtenir davantage de flexibilité.

1. idraw_deps>idraw2_0internal>idraw.py

Modifiez la hauteur de 10 à la hauteur souhaitée, par exemple 30, dans self.options.pen_pos_up et self.options.pen_pos_down.

Télécharger l’image 1

2. idraw2_0.inx

Modifiez la valeur max="10.0" selon la hauteur souhaitée dans <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Hauteur du stylo : BAS, (mm) :">5.0</param>

Télécharger l’image 2

14. L’iDraw H A0 peut-il être monté verticalement ?

Oui ! La version A0 prend en charge le montage vertical, ce qui est parfait pour les œuvres de grande taille, les projets en classe ou le dessin technique.

15. Comment puis-je éviter que le stylo ne raye ou n'endommage le papier ?

Ajustez l’angle du porte-stylo (70°–90°) et assurez-vous que les réglages de pression sont correctement configurés dans le logiciel. Les surfaces de papier lisses donnent les meilleurs résultats.

16. À quelle vitesse l’iDraw H A0 peut-elle dessiner, et quelle vitesse dois-je utiliser ?

La vitesse d’écriture maximale est de 12 000 mm/min. Pour la calligraphie très détaillée ou l’art génératif, une vitesse modérée est recommandée pour une précision optimale.

17. Puis-je contrôler l’iDraw H A0 sans utiliser le plugin Inkscape ?

Oui. La machine prend en charge plusieurs plateformes logicielles, notamment Inkscape, LightBurn (pour la gravure laser) et les commandes G-code.

18. Quelle est la précision de l’iDraw H A0 pour les projets grand format ?

La précision mécanique est de 0,01 mm pour les axes X et Y, garantissant des dessins détaillés, de la calligraphie et de l’écriture manuscrite aux formats A2-A0.
Écart potentiel après expédition : jusqu’à 0,5 mm (X), 0,6 mm (Y)” – à conserver, mais en soulignant que cela s’applique aux formats A2-A0.

19. Le iDraw H A0 prend-il en charge la gravure laser ?

Absolument. Compatible avec des têtes laser de 500 mW à 15 W, il peut graver le bois, le cuir, les plastiques et le papier avec une grande précision.

20. Comment connecter et utiliser l’iDraw H A0 ?

Connectez-vous via USB ou Bluetooth, puis utilisez votre logiciel préféré (compatible avec Windows, Mac ou Linux). Des tutoriels détaillés et une formation personnalisée sont inclus pour une installation en toute simplicité.

21. L’axe Z peut-il s’ajuster à différentes hauteurs de stylo ou têtes laser ?

Oui. L’axe Z permet de régler la hauteur du stylo et de le lever ou l’abaisser en douceur, ce qui convient à différents types de stylos ou outils de gravure.

22. Le châssis est-il suffisamment stable pour éviter les vibrations lors des grands tracés ?

Oui. Le châssis A0 est fabriqué avec un profilé en aluminium et une plaque d’acier pour assurer sa stabilité, même lors de la création de dessins de taille moyenne à grande ou de l’utilisation de la gravure laser.

Conseils supplémentaires

  • Alternatives de stylos : Les stylos techniques plus anciens avec de l’encre de Chine (compatibles avec le stylo) ou les stylos-gels blancs pour le papier foncé sont des options viables.
  • Système de coordonnées : Après le référencement ($H), le véritable point d’origine de l’iDraw est le coin supérieur gauche. Les plugins tiers peuvent utiliser des origines non standard ; un calibrage manuel est donc recommandé.
  • Algorithme pour les tracés complexes : L’utilisateur a employé un automate cellulaire 1D avec des algorithmes de parcours eulérien pour optimiser la connectivité des lignes et réduire les levées de stylo superflues.
