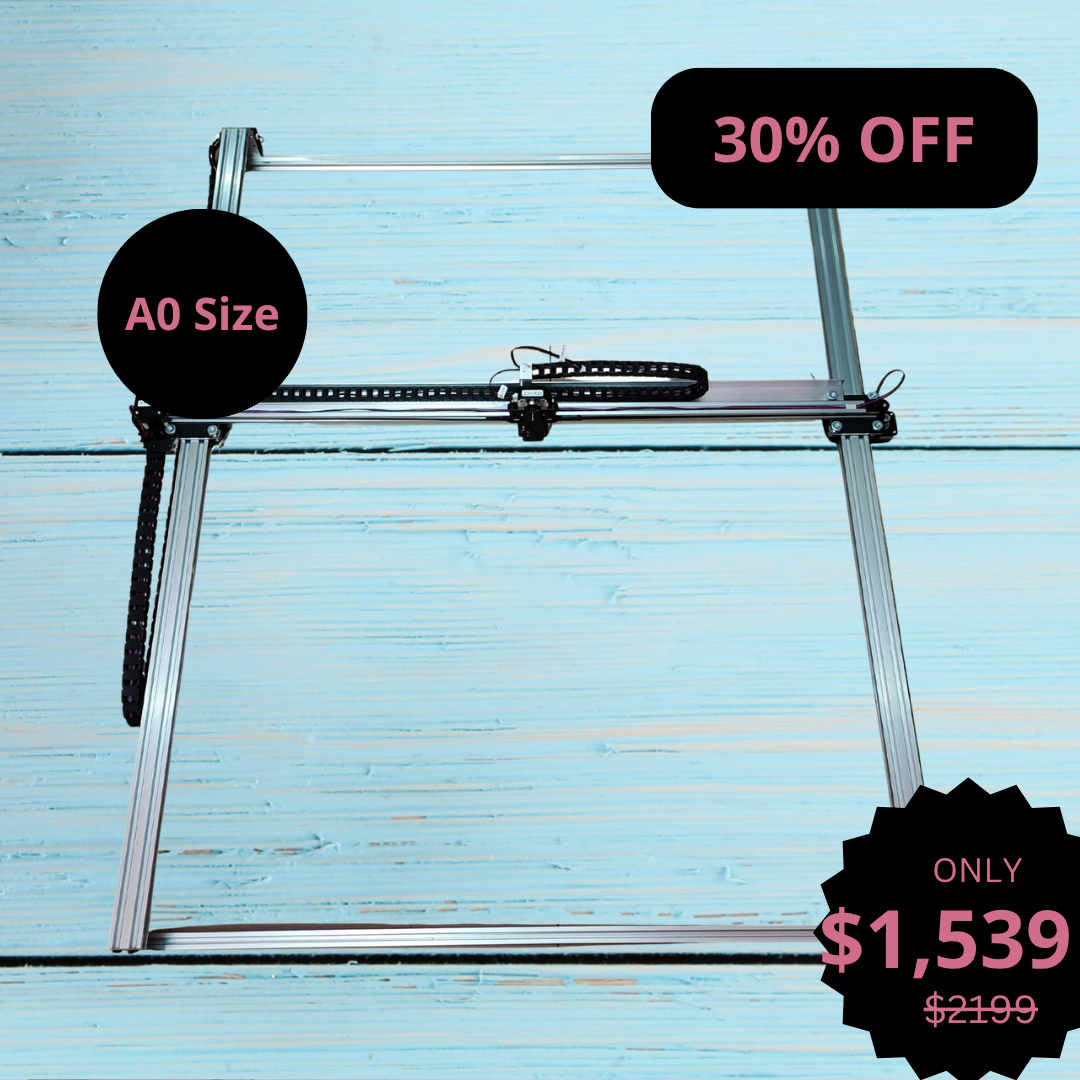

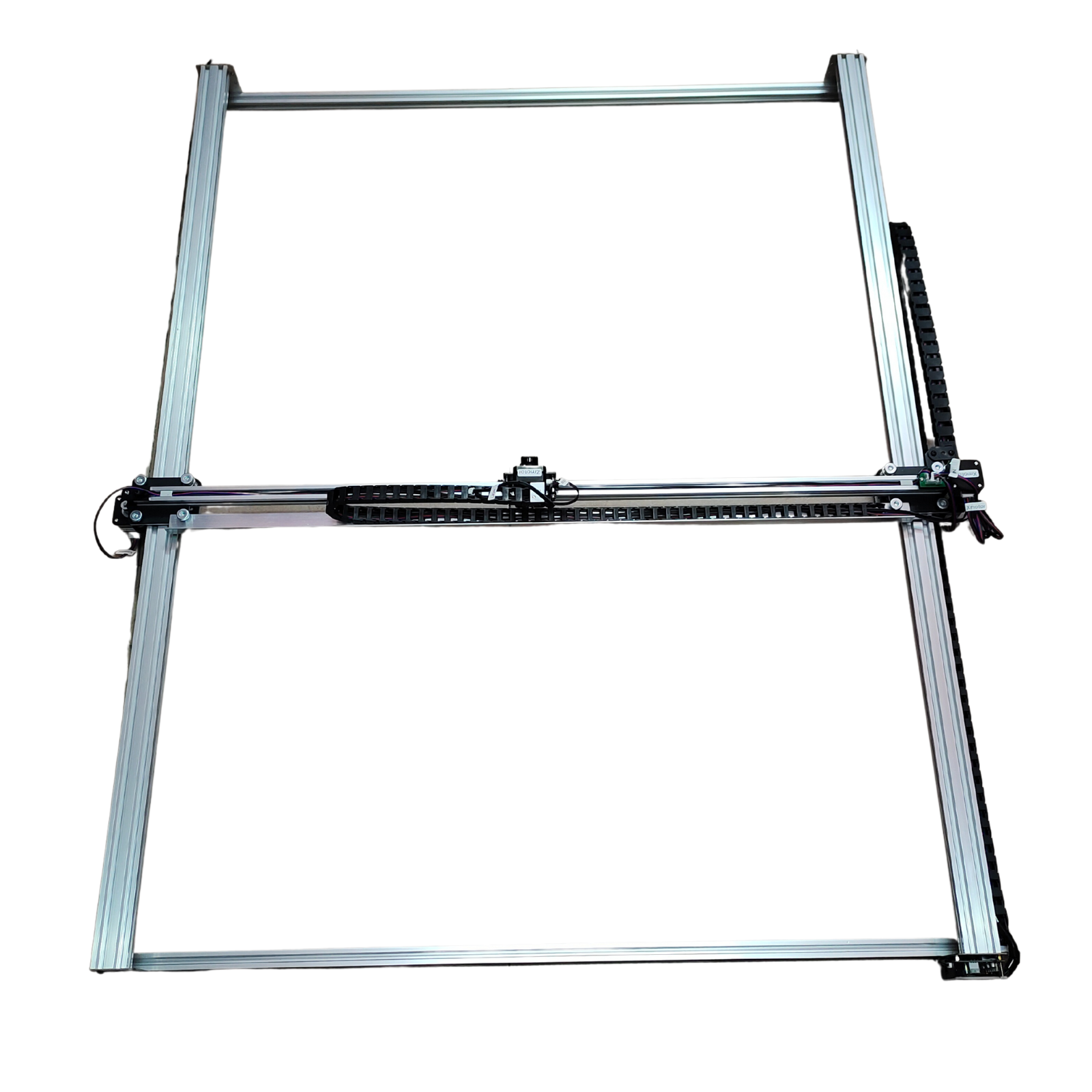

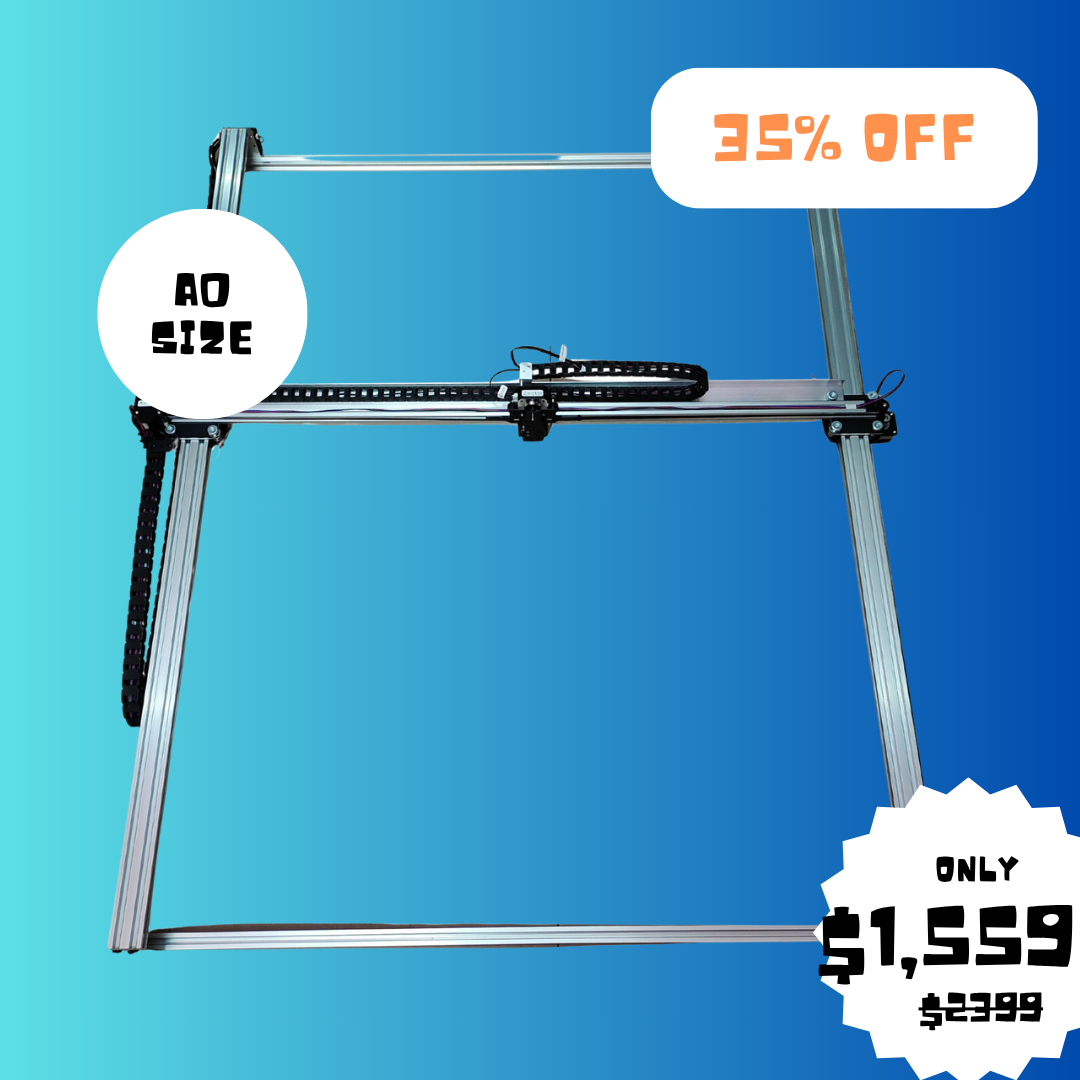

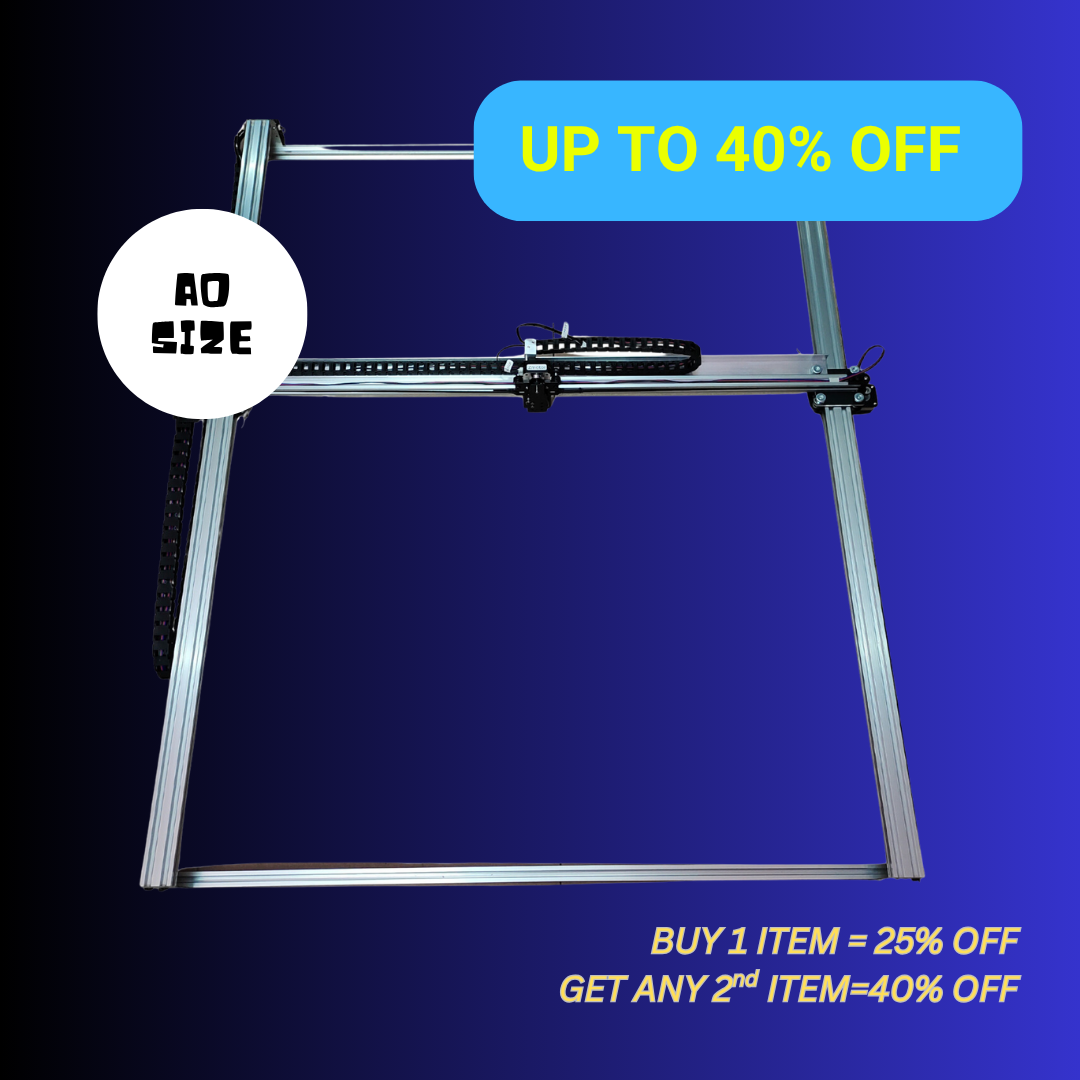

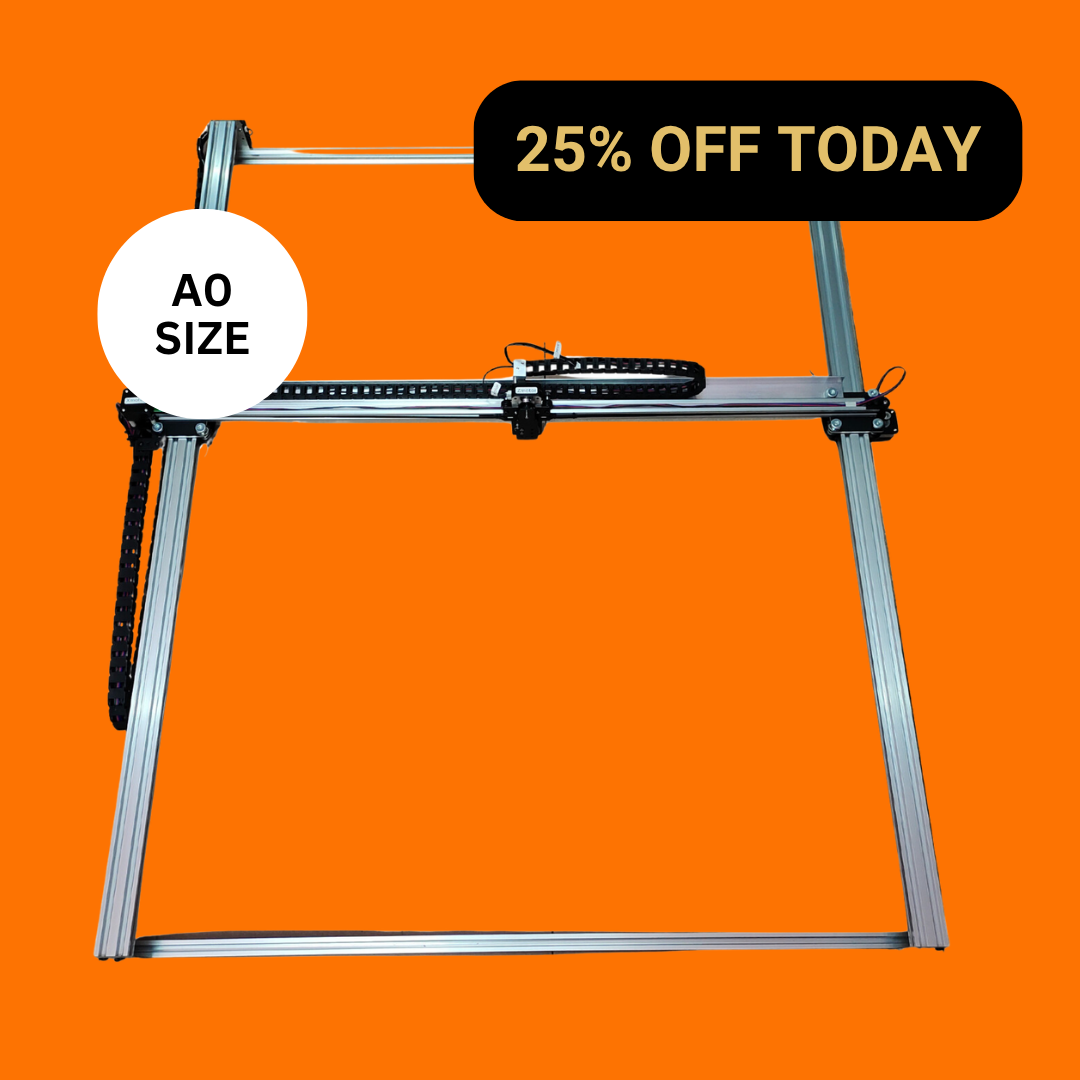

iDraw H A0 Traceur grand format, robot de dessin, machine de dessin au stylo, machine d’écriture, machine à signatures| UUNA TEK

iDraw H A0 Traceur grand format, robot de dessin, machine de dessin au stylo, machine d’écriture, machine à signatures| UUNA TEK

€1.584,95 EUR
€2.113,95 EUR €1.584,95 EUR
Promotion Épuisé
Frais de livraison calculés lors du paiement.
Prise
⚡ Business Upgrade Deal | SAVE 40% OFF

Découvrez le traceur grand format iDraw H A0, le robot de dessin, le traceur à stylo, la machine à dessin, la machine à écrire et la machine à signatures | UUNA TEK, la solution ultime pour les créations artistiques et les projets de conception de grande envergure. Cette machine spécialisée est conçue pour des tâches telles que l’art génératif, la conception de costumes ethniques, le marquage du cuir des bagages, le tracé de lignes auxiliaires pour les produits mécaniques et le rainurage des lignes de pliage pour l’artisanat, entre autres.

Veuillez noter que cette version ne comporte pas de plaque de base. Merci.

Qu’est-ce que le traceur à stylo iDraw H A0 ?

Le iDraw H A0 prend en charge des projets plus grands qu’un format A1 et offre :

  • Précision mécanique pour les réalisations détaillées de grande taille
  • Prise en charge logicielle flexible, compatible avec Inkscape, LightBurn et d’autres formats (SVG/DXF/JPG/PNG)
  • Options de montage polyvalentes, notamment des installations verticales pour gagner de la place lors du traçage grand format

Idéal pour :

  • Artistes créant de l’art génératif et de la calligraphie
  • Designers réalisant des esquisses de prototypes ou de lignes mécaniques
  • Enseignants dispensant des cours de dessin technique
  • Artisans marquant le cuir, le bois ou le papier





Voir tous les détails

Vous recherchez un traceur à plumes grand format de haute précision ?

Le iDraw H A0 offre précision, polyvalence et fiabilité pour le dessin, l’écriture manuscrite et la gravure laser. Idéal pour :

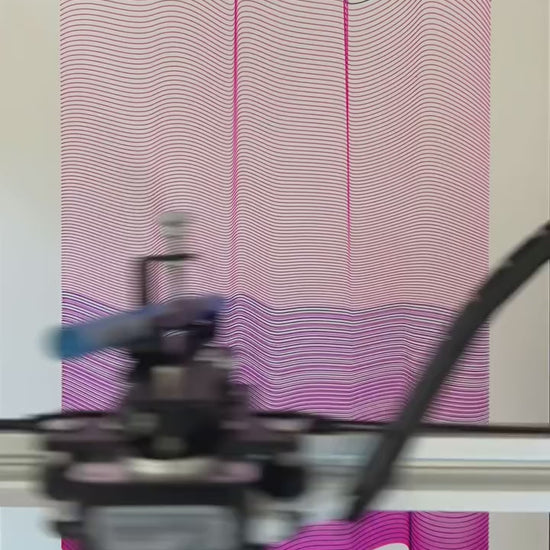

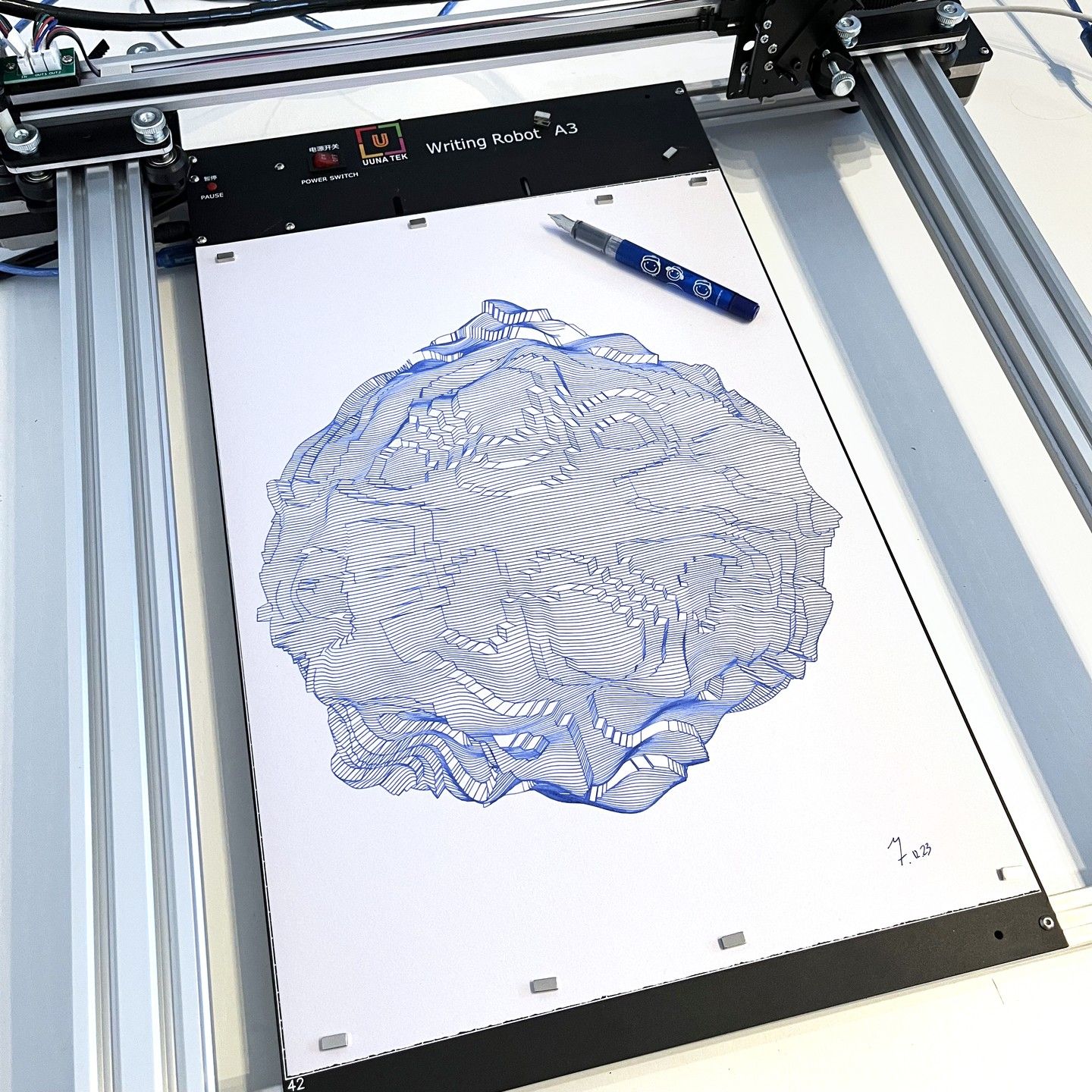

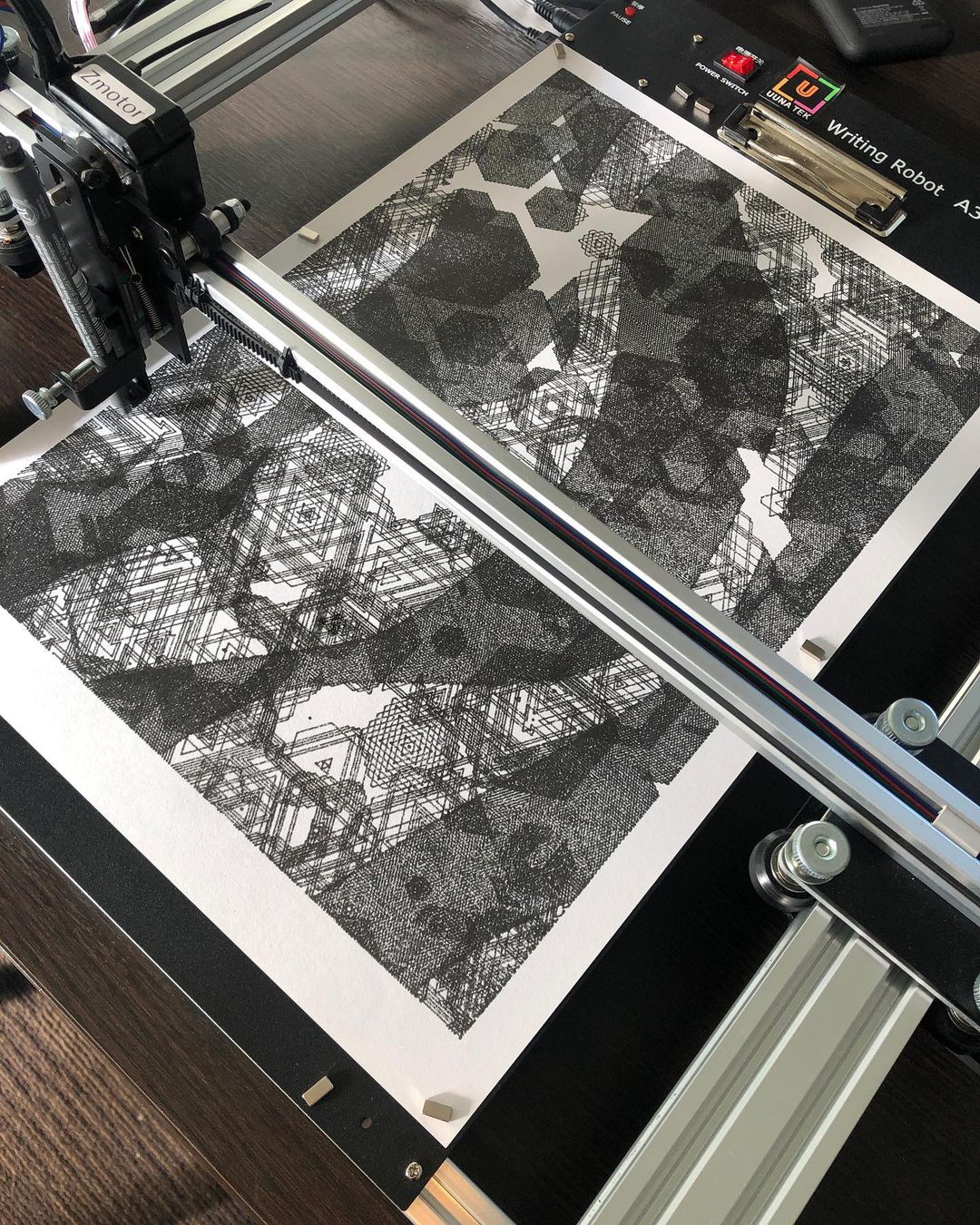

  • L’art génératif
  • La calligraphie
  • Le dessin technique
  • Les travaux manuels et le marquage du cuir

Shipping, Warranty & Support

🌍

Free Worldwide Shipping

Delivered anywhere in the world at no extra cost.

🔄

30-Day Easy Returns

Hassle-free returns or exchanges within 30 days.

💎

Lifetime Care Guarantee

Support for your machine for its entire lifetime.

📞

Dedicated Customer Support

Help available via email, chat, or Zoom.

🎓

Free Personal Training

Learn to set up and use your machine easily.

Fonctionnalités principales

  • Compatibilité G-Code universelle : précision plug-and-play

    Pour la plupart des designers, calligraphes et chefs d’entreprise, vous avez besoin d’un système qui fonctionne parfaitement avec les outils que vous connaissez déjà. Notre gamme de produits standard offre une compatibilité complète avec le G-code open source, ce qui signifie que vous pouvez importer directement des vecteurs depuis Inkscape (avec nos extensions propriétaires), LightBurn ou Adobe Illustrator, générer votre parcours d’outil et commencer à tracer instantanément. Aucun codage requis : une automatisation manuscrite pure, industrialisée.


  • Rédaction en masse simplifiée avec la fusion d’e-mails et la prise en charge des polices Hershey

    Tous les traceurs à stylo UUNA TEK iDraw prennent en charge la fusion d’e-mails pour écrire en masse des lettres, des enveloppes, des cartes et des invitations. Utilisez les polices Hershey pour une écriture manuscrite naturelle.

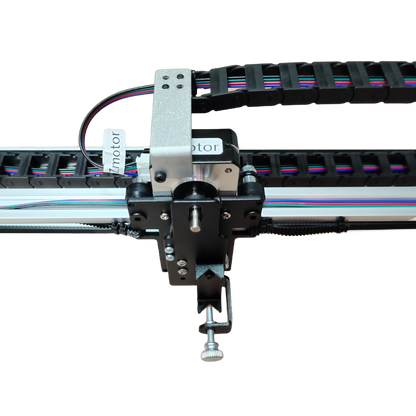

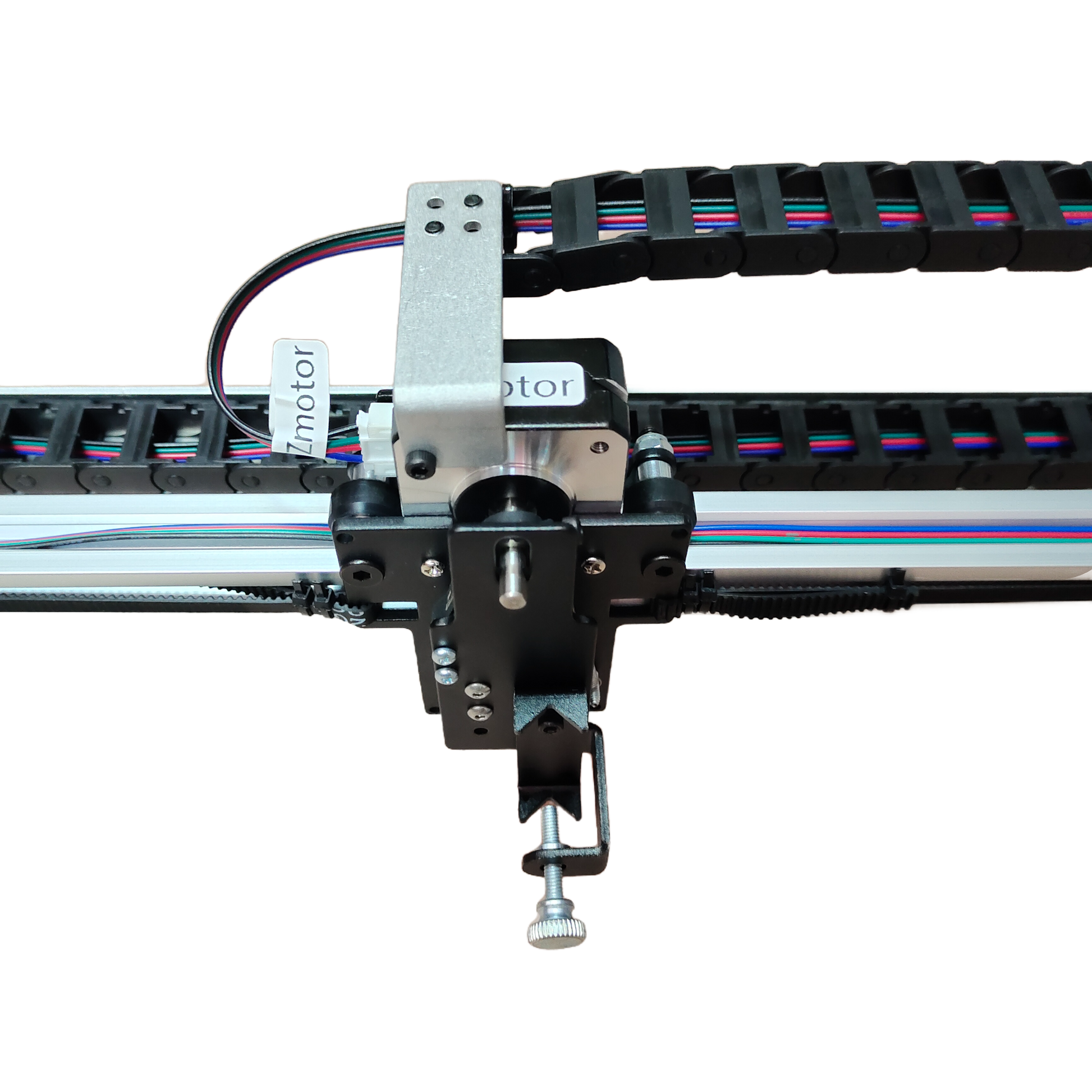

  • Technologie de chaîne porte-câbles

    Profitez d’un dessin fluide, même à grande vitesse, grâce au mécanisme innovant de chaîne porte-câbles. Celui-ci garantit un fonctionnement souple et un résultat précis à chaque trait.

  • Capacité de montage vertical

    Conçu pour offrir une grande polyvalence, l’iDraw H peut être monté verticalement sans effort, permettant de créer facilement et avec précision des œuvres de grande taille.

  • Options de taille Supreme :

    Choisissez parmi les formats A2, A1 ou A0, avec suffisamment d’espace pour donner vie à vos idées les plus ambitieuses. La version A0 mesure un impressionnant 33,1 × 46,8 pouces, offrant une liberté créative sans limites.

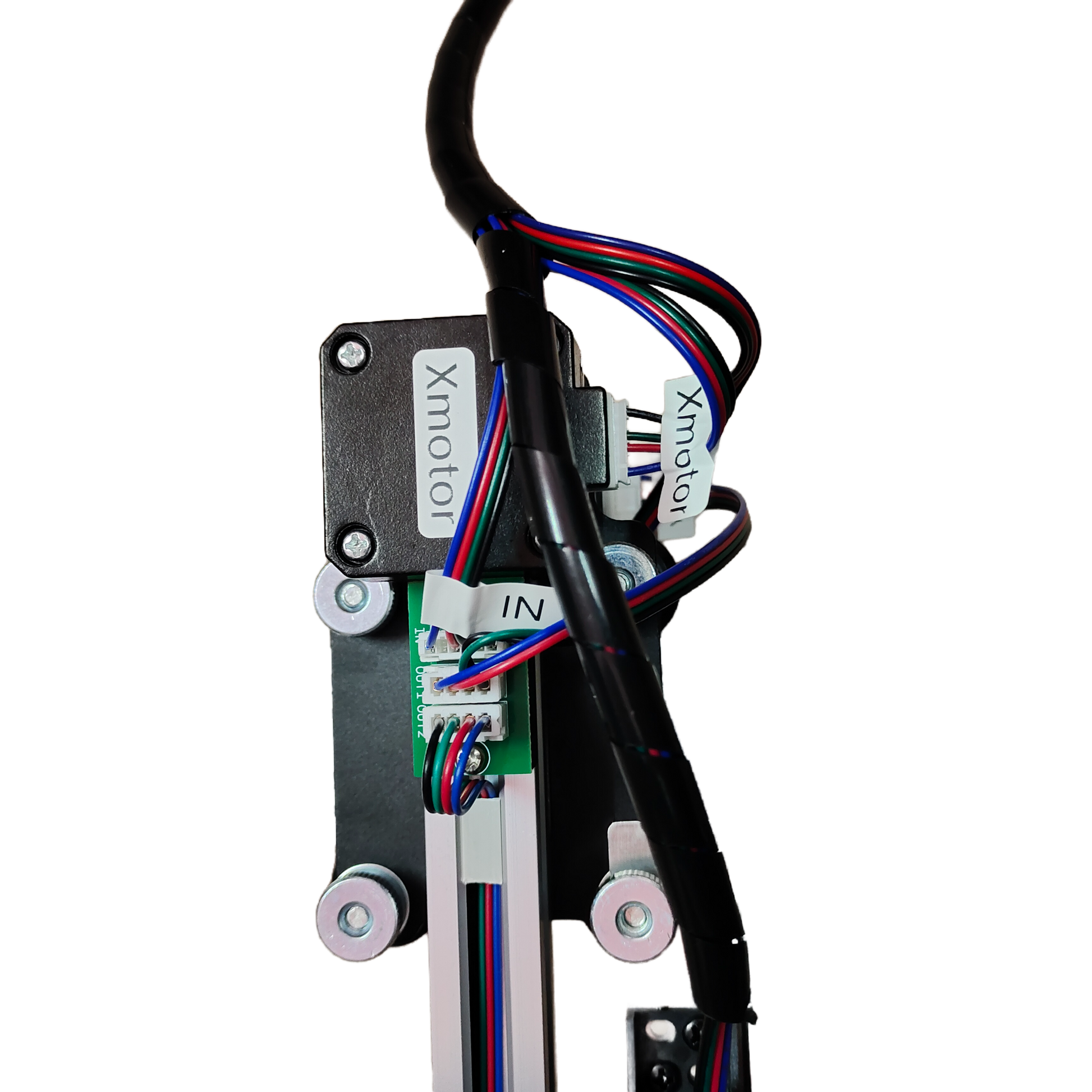

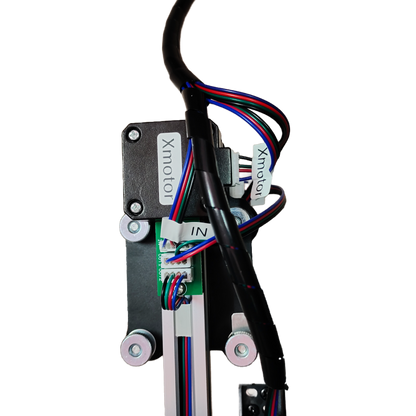

  • Moteurs pas à pas puissants

    Équipé de 4 moteurs pas à pas 42 (davantage pour les formats A1/A0), garantissant des performances fiables même avec des tracés plus grands.

  • Vitesse inégalée

    Avec une vitesse d’écriture de 0 à 12 000 mm/min, la UUNA TEK H Version réalise rapidement vos projets créatifs tout en conservant la même précision qui caractérise notre marque.

  • Assistance logicielle complète

    Compatible avec Windows 7/8/10/11 ou version ultérieure (Inkscape), Mac OS (Inkscape pour l’écriture et le dessin, Lightburn pour la gravure laser) et Linux, afin de vous garantir les outils adaptés.

  • Conçu pour la précision

    Avec une précision mécanique de Y:0.01 mm et X:0.01 mm, le UUNA TEK H Version incarne la perfection.

  • Connectivité conviviale

    Connectez-vous facilement via USB ou Bluetooth, pour une utilisation polyvalente et accessible à tous.

  • Matériaux de cadre de classe mondiale

    Fabriqué à partir d’un assemblage de profilés en aluminium et de plaques d’acier, garantissant durabilité et longévité.

  • Puissance adaptable

    Fonctionnant sur une large plage de tension (110 V-220 V), il est prêt à l’emploi où que vous soyez.

  • Options laser polyvalentes

    Sélectionnez des têtes laser de 500 mW à 15 W pour graver le bois, les plastiques, le cuir et le papier.

iDraw H A2 vs A1 vs A0 – Choosing the Right Size

Size Dimensions Best Use Cases
A2 16.5 x 23.4 inches Compact drawings, calligraphy, small-scale generative art
A1 23.4 x 33.1 inches Medium artwork, prototypes, classroom use
A0 33.1 x 46.8 inches Large-format designs, detailed calligraphy, large generative art projects

Notification

UUNA TEK® H A0/A1/A2 sont des dérivés du traceur à stylo UUNA TEK® H A3 sans base, spécialement redessinés pour offrir une zone de traçage plus grande.

Même avec le chariot amélioré, ces modèles plus grands doivent généralement être utilisés à une vitesse inférieure à celle d’un UUNA TEK® H A3 standard afin d’obtenir la même qualité.

Pour réduire les frais d’expédition et les risques de dommages, ces modèles sont expédiés partiellement démontés directement par notre fabricant chinois. En raison de ces frais d’expédition élevés, nous n’acceptons ni retour ni remboursement, mais nous pouvons fournir gratuitement des pièces de remplacement défectueuses et nous assurer que la machine fonctionne. Nous pouvons accorder un remboursement intégral uniquement en cas de problème de qualité et d’impossibilité de fournir une solution.

Les taxes d’importation doivent être acquittées auprès de vos services douaniers.

Ils sont vraiment très grands.

Ces appareils sont fabriqués sur commande, en production limitée. Leur fabrication prendra au moins un mois, puis l’expédition nécessitera au moins 5 à 10 jours ouvrés. Contactez-nous par e-mail à l’adresse uunatek@gmail.com afin de tout confirmer après avoir passé la commande.

Veuillez noter que plus la machine est grande, plus l’écart est important. La machine A2-A0 peut présenter un écart allant jusqu’à 0,5 mm sur l’axe X et jusqu’à 0,6 mm sur l’axe Y. Il est possible que le convoyeur à courroie ou d’autres pièces se desserrent pendant le transport en raison du transport transfrontalier longue distance. Si cela est inacceptable pour vous, nous vous recommandons de choisir une machine plus petite, comme le format A3, ou une machine plus grande de la gamme UUNA TEK 3.0.

Dans ce cas, vous devrez peut-être régler la machine à distance après l’avoir reçue lors de notre réunion en ligne ici : https://calendly.com/uunatek/idraw-support, ou regarder nos instructions vidéo sur YouTube ici : https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. Par ailleurs, si les paramètres du logiciel autorisent les mouvements d’avant en arrière, l’écart augmentera.
Dans ce cas, nous vous recommandons :
1. Essayez d’écrire à une vitesse plus faible et utilisez la vitesse de dessin recommandée par défaut de 2000 mm/min
2. N’activez pas la fonction d’optimisation automatique autorisant les mouvements d’avant en arrière, afin de réduire l’écart
3. Essayez d’utiliser l’axe X comme axe central du dessin
4. Utilisez un stylo à séchage rapide
5. Essayez d’utiliser du papier à dessin et fixez-le correctement
6. Le dessin ne doit pas être trop complexe. S’il l’est vraiment, il est recommandé de le réaliser en plusieurs parties

Spécification

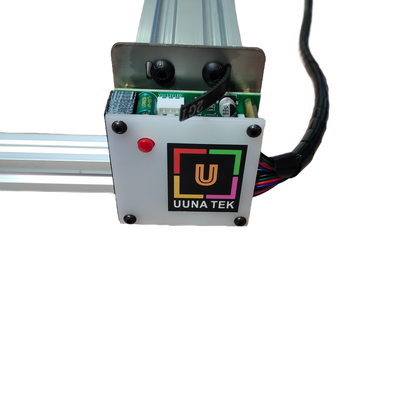

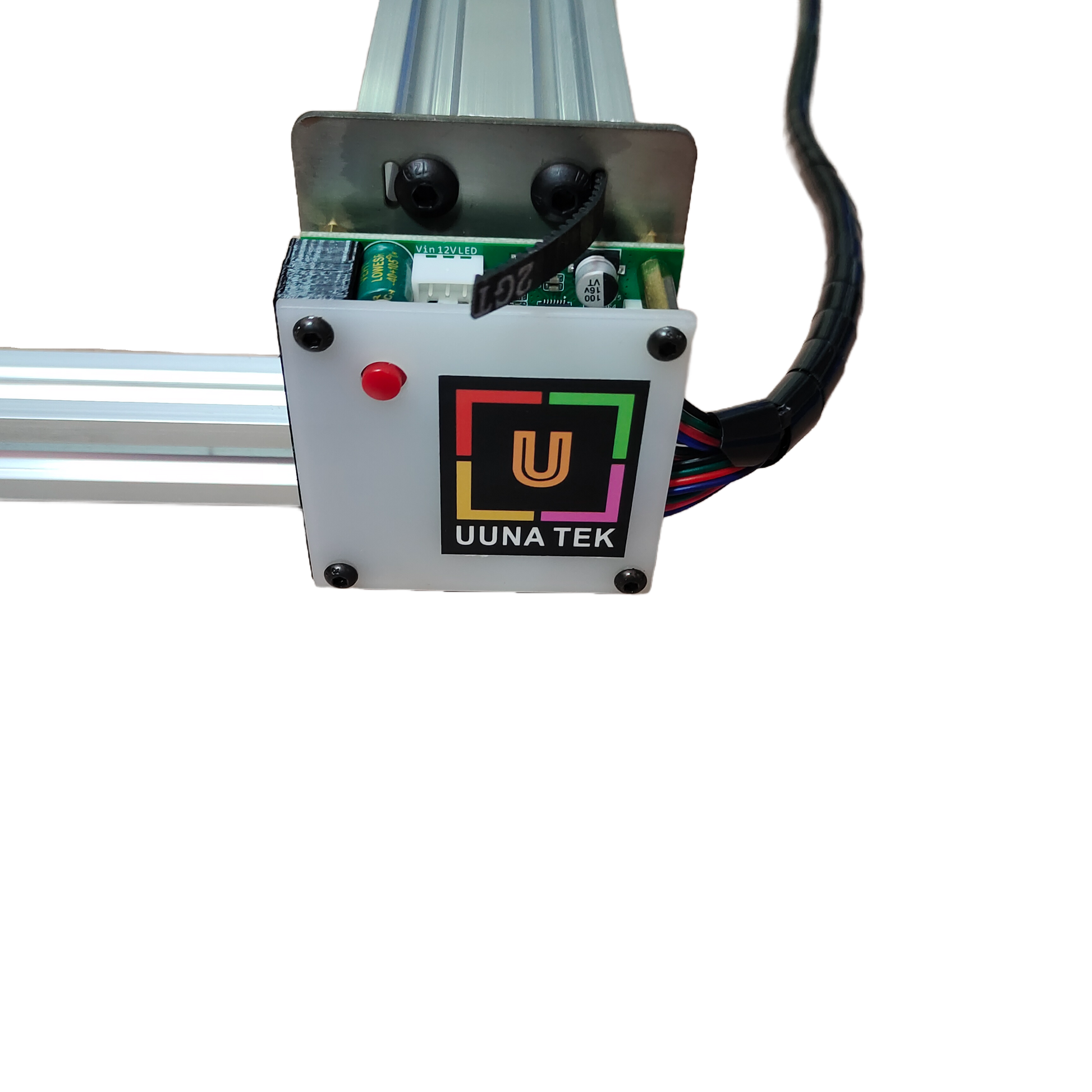

Carte mère : Drawcore V2.0

Micrologiciel : compatible GRBL

Extensions : UUNA TEK® 2.0 Control

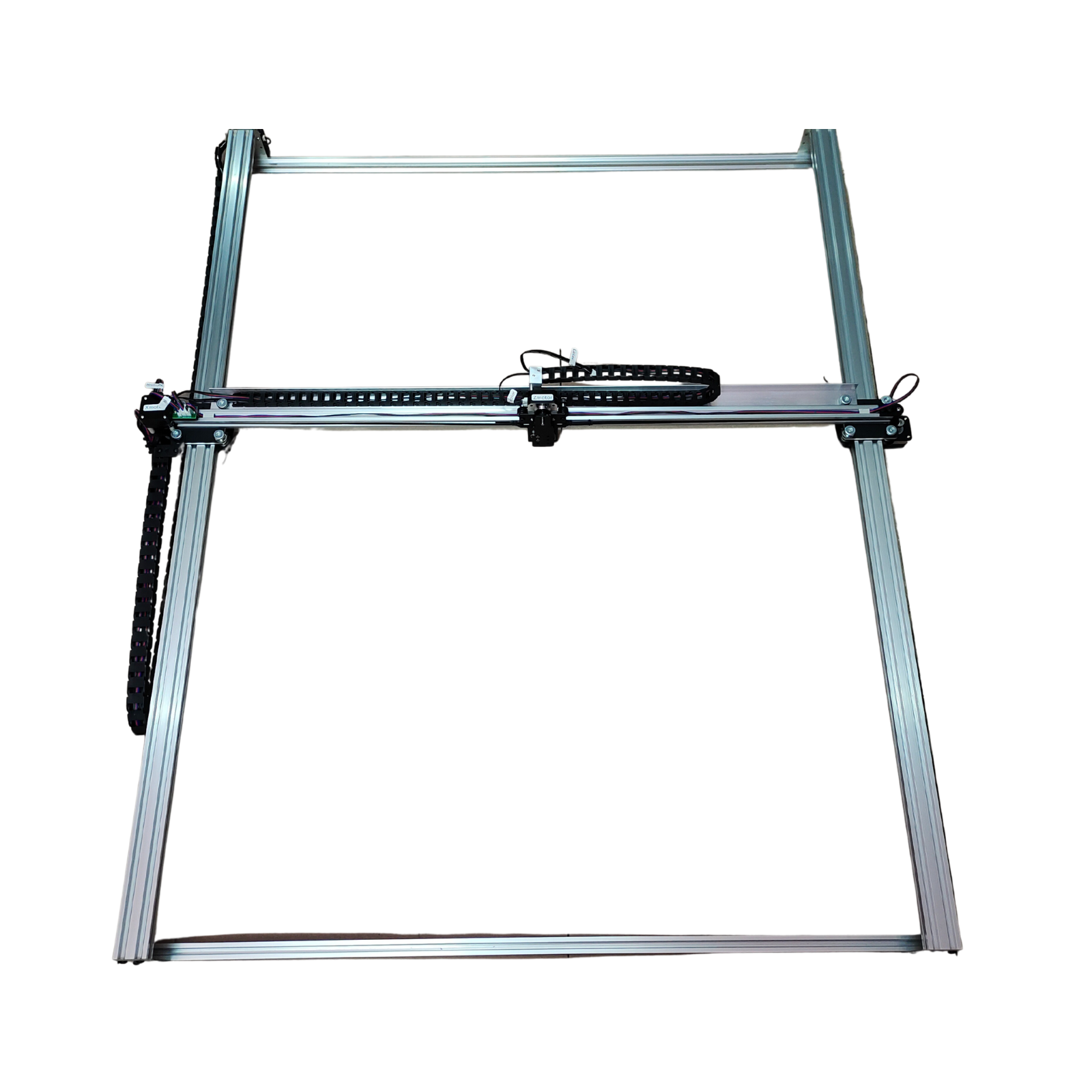

Matériaux du châssis : profilé en aluminium + plaque d’acier

Zone de travail : A0 : 33,1 × 46,8 pouces

Moteurs : 4 × moteurs pas à pas 42 (des moteurs supplémentaires peuvent être utilisés pour le format A0 afin d’améliorer la stabilité et la précision)

Précision mécanique : X : 0,01 mm, Y : 0,01 mm

Vitesse d’écriture : 0–12 000 mm/min (optimisée pour les tracés grand format)

Débit en bauds : 115200–921600 (par défaut : 115200)

Formats de fichiers pris en charge : JPG, JPEG, PNG, BMP, SVG, etc.

Tension d’entrée : 110 V–220 V (compatibilité universelle)

Sortie de l’adaptateur secteur : 12 V / 1 A

Température de fonctionnement : –20 ℃ à +50 ℃

Dimensions du produit : A0 : 51,6 × 38,9 × 6,1 pouces

Poids net : ~14 lb

Dimensions de l’emballage : A0 : 54 × 9 × 7,3 pouces

Poids de l’emballage : ~15 lb

Interrupteur de fin de course : Oui

Angle du stylo réglable : 70°–90°

Connectivité : USB, Bluetooth

Systèmes d’exploitation et logiciels pris en charge :

  • Windows 7/8/10/11 ou version ultérieure (Inkscape)
  • Mac OS (Inkscape pour le dessin et l’écriture, LightBurn pour la gravure laser)
  • Linux

Liste de colisage

1 X UUNA TEK iDraw H A2/A1/A0 traceur à stylo

1 X kits d’outils

1 X guide de démarrage rapide

1 X carte de remerciement

Logiciel

Téléchargez le logiciel Inkscape et les nombreux fichiers ici>>>.

Vous trouverez le logiciel pour Windows, Mac et Linux, ainsi que le guide d’assemblage du matériel et les instructions d’installation du logiciel.

Pour ceux qui ont besoin de fonctions avancées :

1. Pour ceux qui ont besoin de la fonction d’enregistrement des fichiers de tracé, veuillez télécharger cette version>>>

2. Pour ceux qui ont besoin de la fonction de publipostage,

Windows : veuillez télécharger cette version>>>

Mac ou Linux, veuillez télécharger cette version>>>

3. Pour ceux qui ont besoin de la fonction laser, veuillez télécharger cette version>>>

4. Que faire si j’ai quelques notions de programmation et que je souhaite modifier les paramètres d’origine pour supprimer la limite de vitesse ? Veuillez télécharger cette version>>>

Tutoriels

Consultez les tutoriels vidéo pour les traceurs à stylo grand format, notamment sur l’assemblage, le réglage de la courroie et l’installation des têtes laser pour les machines iDraw H au format A0/A1 ici>>>

Autres tutoriels :

Pour le traceur à stylo UUNA TEK® 1.0, consultez les tutoriels vidéo ici>>>

Pour le traceur à stylo UUNA TEK® 2.0, consultez les tutoriels vidéo ici>>>

Pour le traceur à stylo UUNA TEK® H, consultez les tutoriels vidéo ici>>>

Pour le logiciel, consultez la vidéo ici>>>

Pour la fonction laser, consultez les tutoriels vidéo ici>>>

Politiques

Politique d’expédition : Toutes les commandes seront traitées dans un délai de 48 heures ouvrées. Tous les colis seront expédiés par DHL/UPS/USPS depuis nos entrepôts chinois ou l’entrepôt Amazon. La livraison à destination prendra 5 à 7 jours ouvrés. Des retards peuvent survenir pendant les périodes de soldes. Consultez la politique complète ici>>>

Politique de retour : Nous offrons une garantie d’un an sur tous les produits. Le retour et le remboursement gratuits sont uniquement proposés en cas de problème de qualité ou de dommage survenu pendant la livraison. Contactez-nous à l’adresse support@uunatek.com avant de retourner le produit. Consultez la politique complète ici>>>

Feature iDraw H (A2 / A1 / A0) UUNA TEK 3.0 (A2 / A1 / A0)
Working / Drawing Area A2: 16.5 × 23.4 in
A1: 23.4 × 33.1 in
A0: 33.1 × 46.8 in 		A2: 594 × 420 mm
A1: 841 × 594 mm
A0: 1189 × 841 mm
Frame / Build Materials Aluminum profile + steel plate Q235 carbon steel + aluminum alloy
Motors 4 × 42-stepper motors (more for A1 / A0) X: 42-stepper, Y: 42/57-stepper, Z: 42-stepper
Mechanical Precision / Repeat Accuracy 0.01 mm (X & Y) ± 0.1 mm – 0.02 mm
Maximum / Nominal Speed (Writing) 0 – 12,000 mm/min - High-speed: up to 20,000 mm/min (X/Y/Z)
- Default drawing: 12,000 mm/min
- Silent mode: up to 10,000 mm/min
Motherboard / Firmware / Control Drawcore V2.0; GRBL compatible Custom GRBL-board
Connectivity USB, Bluetooth USB (default), WiFi (default), SD‑card offline(default)
Software / Supported Formats JPG, PNG, SVG, etc.
Inkscape (Windows/Mac), Lightburn (laser) Formats: SVG, DXF, JPG, PNG, BMP, PDF 		UUNA TEK 3.0 App, Inkscape, UGS, Lightburn, LaserGRBL
Formats: SVG, DXF, JPG, PNG, BMP, PDF
Input Voltage / Power 110V–220V input; adapter 12V / 1A AC 110V–230V input; DC 12V or 24V output
Operating Temperature –20°C to +50°C –20°C to +55°C
Net Weight A2: ~ 9 lb
A1: ~ 11 lb
A0: ~ 14 lb 		A2: ~ 17.5 kg
A1: ~ 32 kg
A0: ~ 48 kg
Pen / Pen Holder Adjustable angle: 70°–90°, supports pens up to 16 mm width Adjustable angle: 0°–90°, supports pens up to 17.5 mm width
Laser Options Supports 500 mW to 15 W heads 10 W laser head
Mounting / Orientation Supports vertical mounting All-in-one ready-to-run; vertical mounting not recommended
Accuracy / Deviation Warning Potential deviation after shipping: up to 0.5 mm (X), 0.6 mm (Y) —
Noise / Operation No specific decibel info Operates under ≈ 60 dB (silent guide rails + drive)

Foire aux questions

1. Quels stylo et papier sont recommandés pour des résultats optimaux ?

Un stylo Rotring Isograph de 0,4 mm avec de l’encre noire Rotring est recommandé pour obtenir des lignes précises. Pour le papier, le papier Bristol de 493 mm × 610 mm convient parfaitement, car il offre une surface lisse qui réduit les risques de rayures.

2. Comment empêcher le stylo de rayer le papier ?

Le mécanisme de levage du stylo de l’iDraw comprend un ressort qui ajoute une pression excessive. Le retrait du ressort supérieur réduit la pression d’environ 181 g à environ 80 g, reproduisant la pression fondée sur la gravité des traceurs Axidraw. Le simple réglage de la vis inférieure ne suffit pas. Les utilisateurs ont confirmé que cet ajustement éliminait les rayures.

3. Combien de temps prend le traçage et quels réglages de vitesse sont utilisés ?

Un tracé détaillé au format A1 a pris 3 à 4 heures à 6000 mm/min. La durée aurait pu être réduite grâce à des outils d’optimisation des trajectoires comme l’optimiseur de PlotterFiles, mais l’utilisateur a transmis un GCode personnalisé sans optimiser les déplacements

4. L’iDraw peut-il être contrôlé sans le plug-in Inkscape ?

Oui. L’iDraw utilise un contrôleur basé sur GRBL (modifié sous le nom « DrawCore »). Les utilisateurs peuvent envoyer directement du GCode via des outils tels que Universal Gcode Sender (UGS) ou un script Python personnalisé. Remarque :

  • L’iDraw ne prend pas en charge les commandes d’arc G2/G3 ; les courbes doivent être converties en polylignes.
  • Les systèmes de coordonnées peuvent nécessiter un ajustement (par exemple, l’inversion de l’axe Y).

5. Comment garantir la précision et éviter les oscillations dans les grands graphiques ?

  • Calibrez la machine : Tendez les courroies, équarissez les axes et réglez les vis sans tête.
  • Utilisez des polylignes haute résolution (par exemple, avec un espacement de 0,25 mm) pour obtenir des courbes lisses.
  • La conception en H de l’iDraw améliore la stabilité pour les formats plus grands comme le A0.

6. Pourquoi ma fonction de retour automatique à l’accueil ne fonctionne-t-elle pas correctement ?

Voici quelques conseils pour utiliser Auto Home.

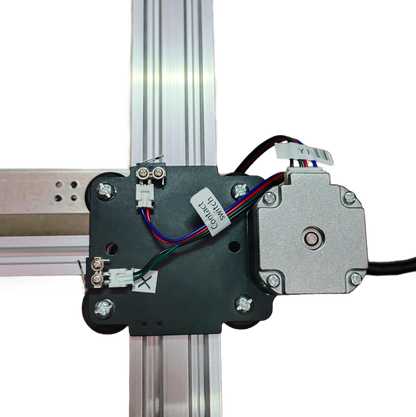

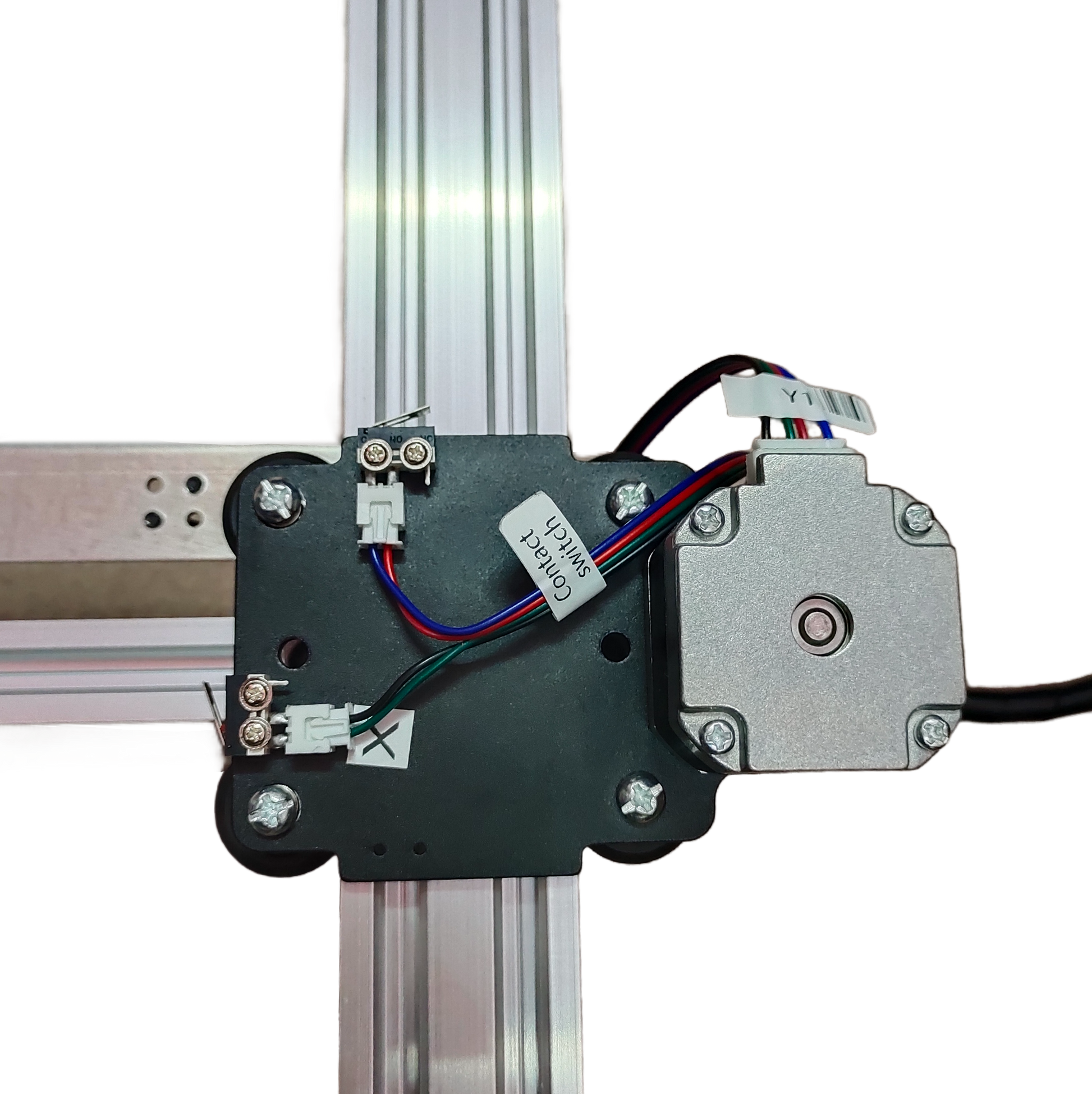

1. Vérifiez que les câbles des contacteurs sont correctement connectés en suivant ce guide : https://www.youtube.com/watch?v=5B4nb2k6eAc
2. Déplacez manuellement le chariot de l’axe X vers la gauche aussi loin que possible et vérifiez s’il touche le contacteur de l’axe X.
3. Déplacez manuellement le chariot de l’axe Y vers l’arrière aussi loin que possible et vérifiez s’il touche le contacteur de l’axe Y.
4. Assurez-vous que les câbles sont correctement disposés afin qu’ils ne se prennent pas dans les chariots XY. Consultez ce guide pour organiser le câble de l’axe Z : https://www.youtube.com/watch?v=LTwPYPh3rdE

7 : Que dois-je faire si j’appuie sur le bouton rouge et que la machine s’arrête ? Puis-je reprendre le traçage ?

Oui, vous pouvez reprendre votre travail après avoir appuyé sur le bouton d’arrêt d’urgence rouge. Une fois le bouton actionné, la machine se met en pause et attend de nouvelles instructions. Pour continuer :

  1. Ouvrez votre logiciel Inkscape.
  2. Accédez au menu Extensions.
  3. Recherchez la section Reprendre.
  4. Sélectionnez Reprendre (depuis le point de départ) ou Reprendre (depuis le point de pause), selon que vous souhaitez recommencer depuis le début ou continuer exactement là où vous vous êtes arrêté.

👉 Conseil : Veillez toujours à choisir la bonne option de reprise en fonction de l’avancement de votre projet afin d’éviter les dessins qui se chevauchent ou qui sont incomplets.

8. L’axe Z peut-il ajuster la distance de travail ?

Oui, l’axe Z peut régler la distance de travail de 0 à 10 mm.

9. Le temps d’abaissement du stylet peut-il être contrôlé ?

Oui, le temps de pose du stylo peut être contrôlé.

10. La machine prend-elle en charge les commandes G-code ?

Oui, il prend en charge les commandes G-code. Le micrologiciel de la carte mère est compatible avec GRBL.

11. L’axe Z peut-il soulever et presser en douceur une charge d’environ 30 à 35 g (comme une sonde en acier massif de Ø10 mm et de 5 cm de long) ?

Oui, c’est possible. La machine accepte des charges allant jusqu’à 200 grammes et un diamètre maximal de 15 mm.

12. Le cadre est-il suffisamment stable pour éviter les vibrations lors de la pression ?

Oui, la structure en H est suffisamment stable. La vitesse de fonctionnement est réglable.

13. Est-il possible de modifier le réglage de la hauteur à laquelle les stylos peuvent être relevés ou abaissés ?

Par défaut, le code limite la hauteur de l’axe Z. Vous pouvez modifier les paramètres suivants, comme indiqué sur les images, pour obtenir davantage de flexibilité.

1. idraw_deps>idraw2_0internal>idraw.py

Modifiez la hauteur de 10 à la valeur souhaitée, par exemple 30, dans self.options.pen_pos_up et self.options.pen_pos_down.

Télécharger l’image 1

2. idraw2_0.inx

Modifiez la valeur max="10.0" selon la hauteur souhaitée dans <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Pen height:DOWN, (mm):">5.0</param>

Télécharger l’image 2

14. Le iDraw H A0 peut-il être installé verticalement ?

Oui ! La version A0 prend en charge le montage vertical, ce qui est idéal pour les œuvres grand format, les projets scolaires ou le dessin technique.

15. Comment puis-je éviter que le stylo ne raye ou n’endommage le papier ?

Ajustez l’angle du porte-stylo (70°–90°) et assurez-vous que les réglages de pression sont corrects dans le logiciel. Les surfaces de papier lisses offrent les meilleurs résultats.

16. À quelle vitesse le iDraw H A0 peut-il dessiner, et quelle vitesse dois-je utiliser ?

La vitesse d’écriture maximale est de 12 000 mm/min. Pour la calligraphie très détaillée ou l’art génératif, il est recommandé d’utiliser une vitesse modérée pour une précision optimale.

17. Puis-je contrôler l’iDraw H A0 sans utiliser le plugin Inkscape ?

Oui. La machine prend en charge plusieurs plateformes logicielles, notamment Inkscape, LightBurn (pour la gravure laser) et les commandes G-code.

18. Quelle est la précision de l’iDraw H A0 pour les projets de grand format ?

La précision mécanique est de 0,01 mm pour les axes X et Y, garantissant des dessins détaillés, de la calligraphie et de l’écriture manuscrite aux formats A2 à A0.
Écart potentiel après expédition : jusqu’à 0,5 mm (X) et 0,6 mm (Y)

19. Le iDraw H A0 prend-il en charge la gravure laser ?

Absolument. Compatible avec les têtes laser de 500 mW à 15 W, il peut graver le bois, le cuir, les plastiques et le papier avec une grande précision.

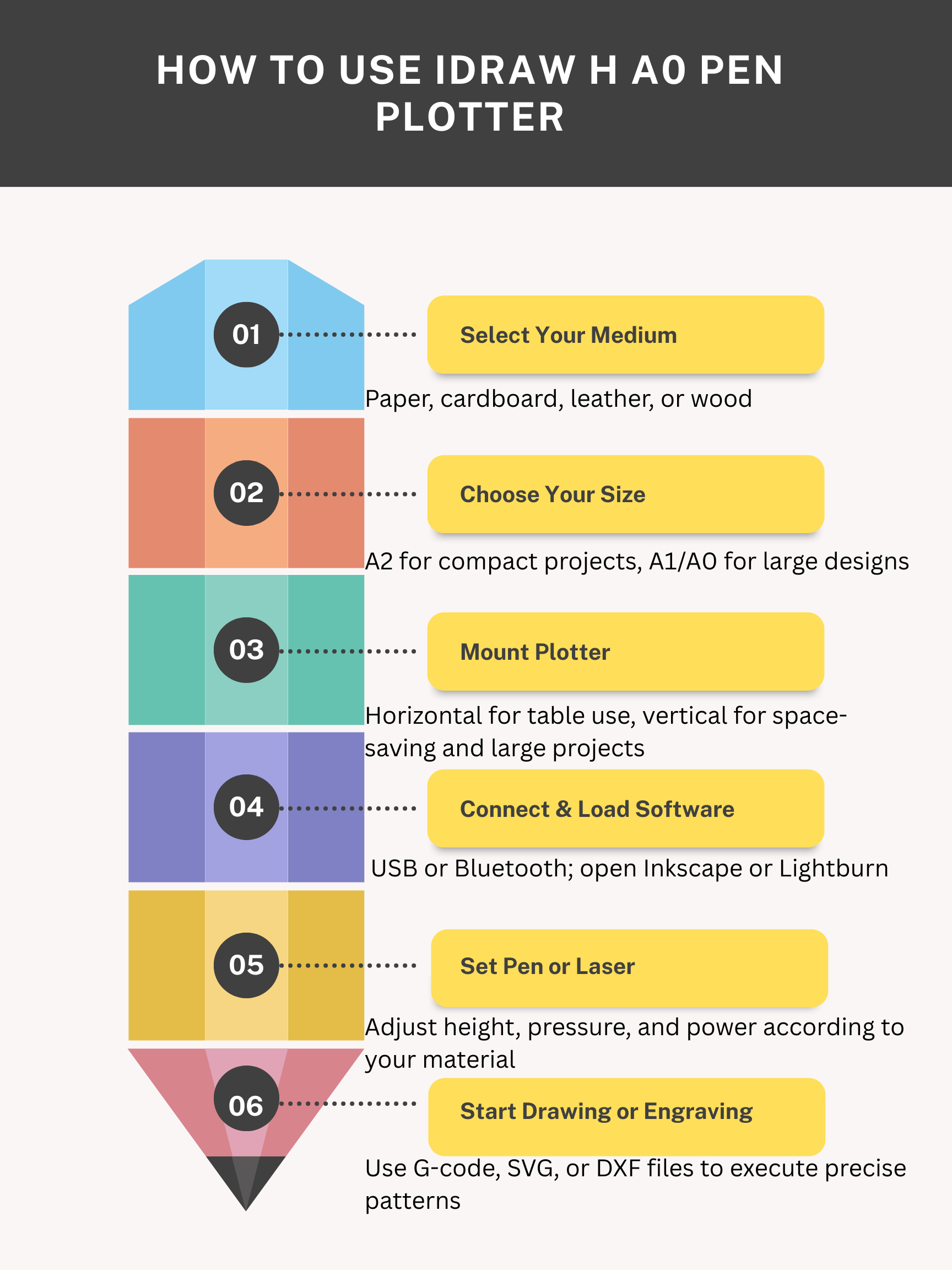

20. Comment connecter et utiliser l’iDraw H A0 ?

Connectez-vous via USB ou Bluetooth, puis utilisez votre logiciel préféré (compatible avec Windows, Mac ou Linux). Des tutoriels détaillés et une formation personnalisée sont inclus pour une configuration en toute simplicité.

21. L’axe Z peut-il s’adapter à différentes hauteurs de stylo ou têtes laser ?

Oui. L’axe Z permet de régler la hauteur du stylo et d’effectuer des mouvements fluides de levée et d’abaissement, ce qui convient à différents types de stylos ou d’outils de gravure.

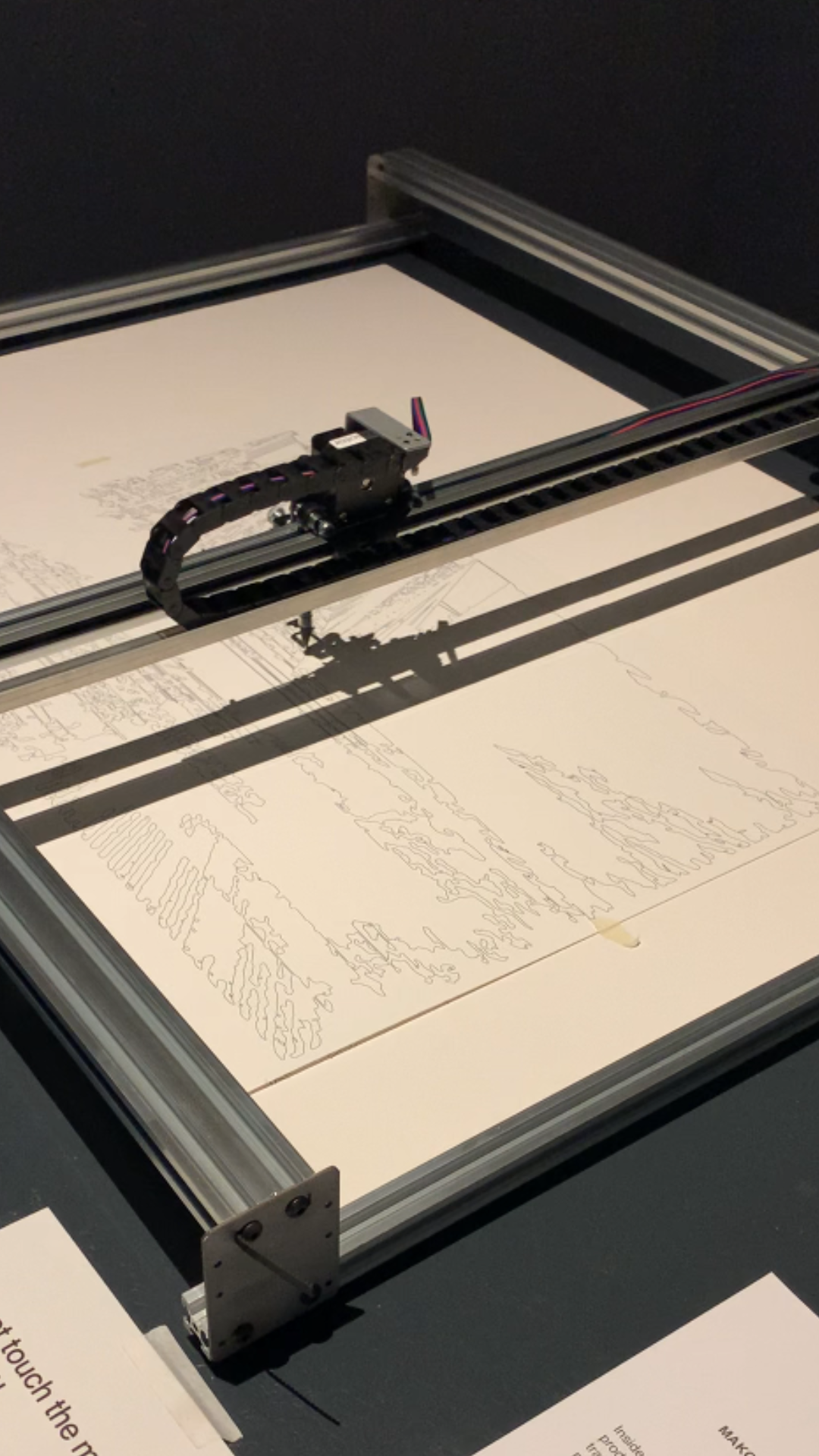

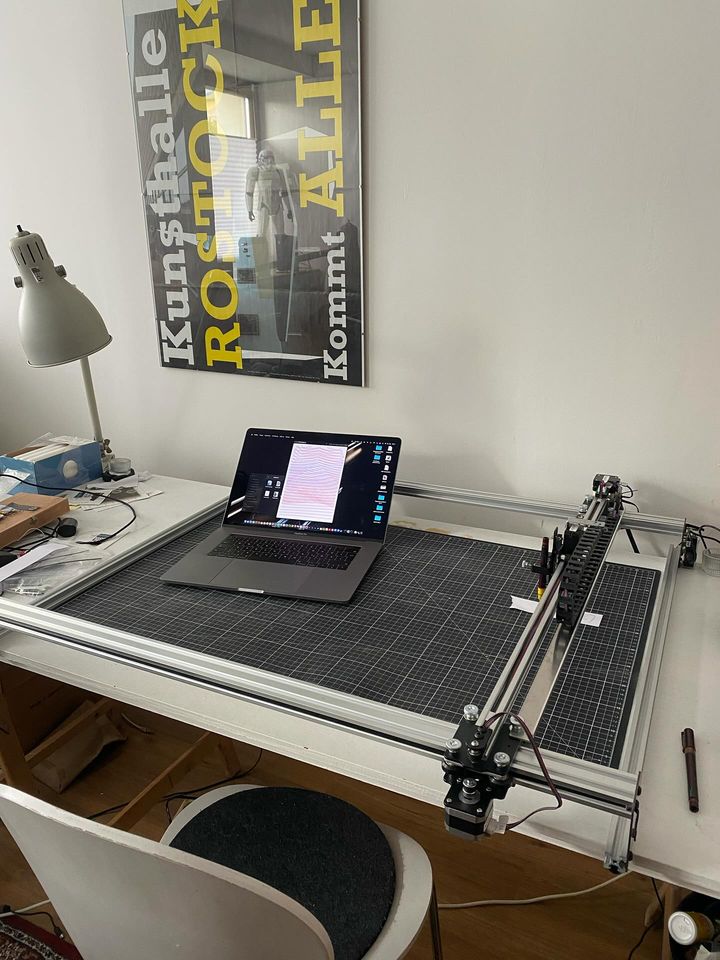

22. Le châssis est-il suffisamment stable pour éviter les vibrations lors des grands tracés ?

Oui. Le châssis A0 est fabriqué avec des profilés en aluminium et une plaque d’acier pour assurer sa stabilité, même lors de la réalisation de dessins de taille moyenne à grande ou de l’utilisation de la gravure laser.

Conseils supplémentaires

  • Alternatives aux stylos : Les anciens stylos techniques avec de l’encre de Chine (compatibles avec le stylo) ou les stylos-gel blancs pour le papier foncé sont des options viables.
  • Système de coordonnées : Après le référencement ($H), le véritable point d’origine de l’iDraw se trouve dans le coin supérieur gauche. Les plugins tiers peuvent utiliser des origines non standard ; un étalonnage manuel est donc recommandé.
  • Algorithme pour les tracés complexes : L’utilisateur a employé un automate cellulaire unidimensionnel avec des algorithmes de parcours eulérien pour optimiser la continuité des lignes et réduire les levées de stylo superflues.
