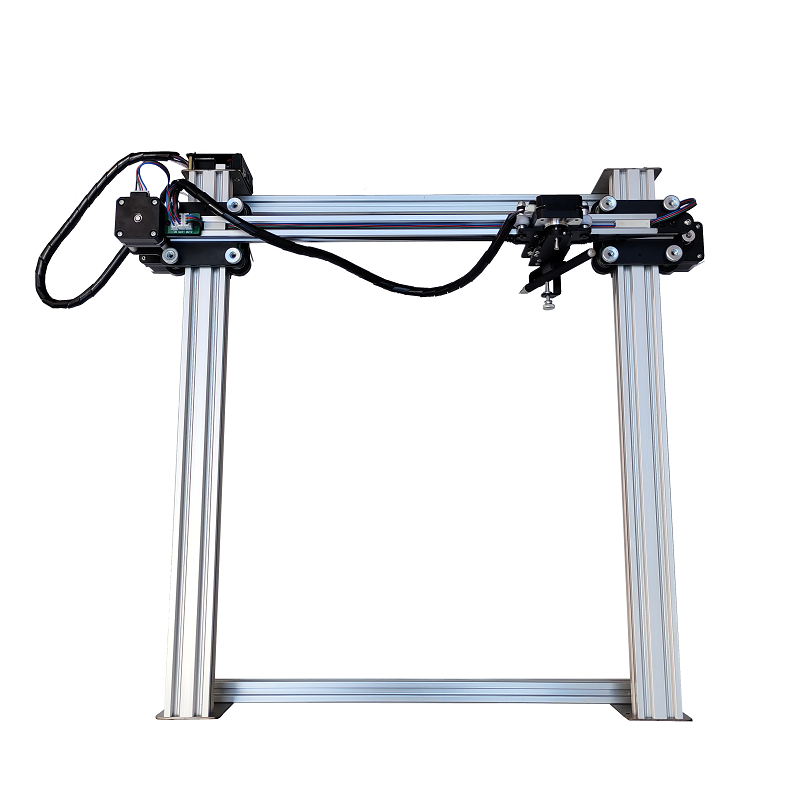

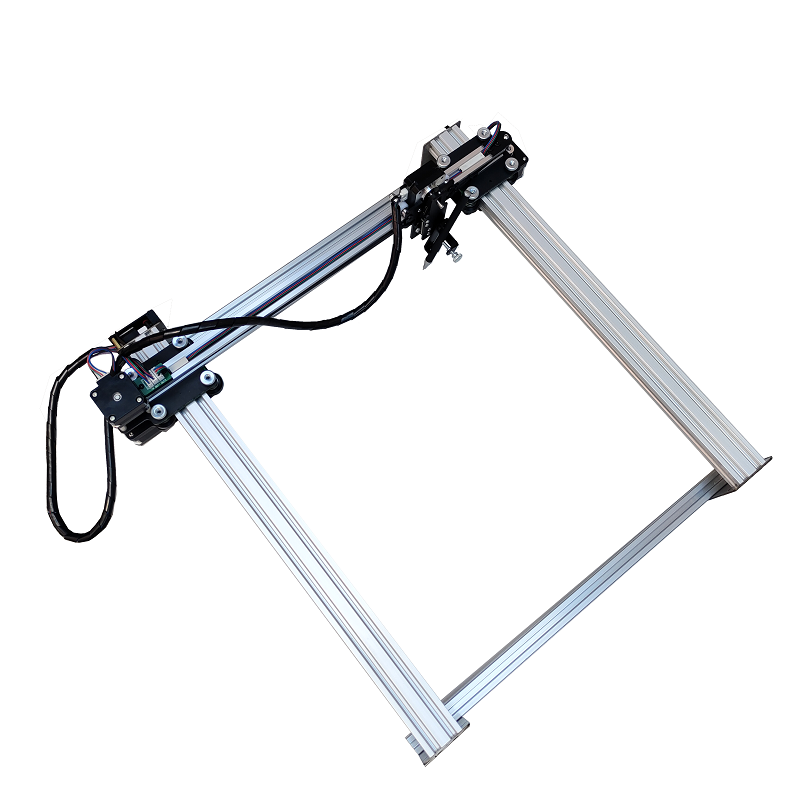

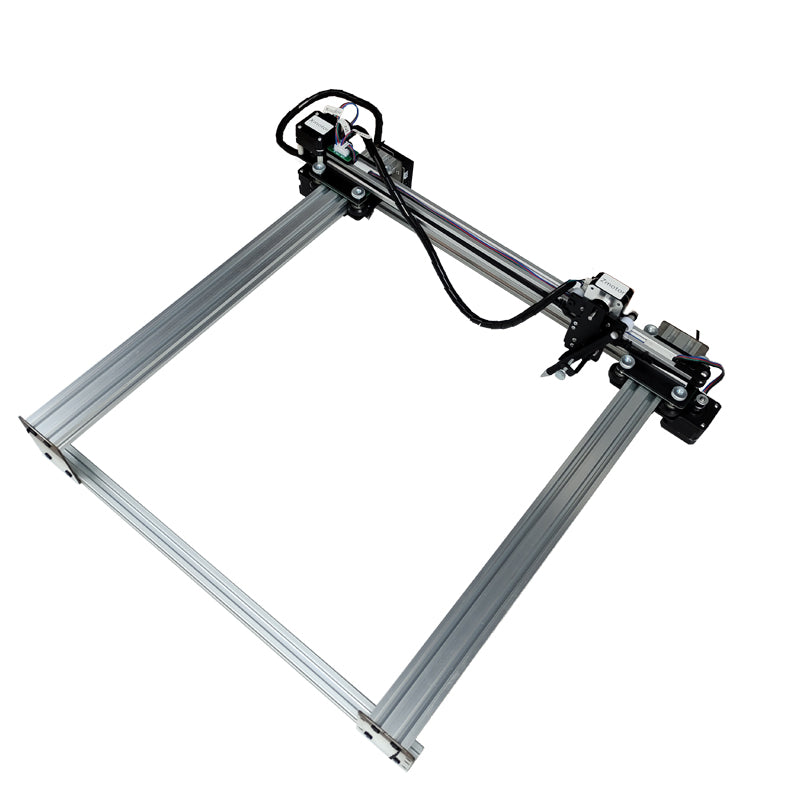

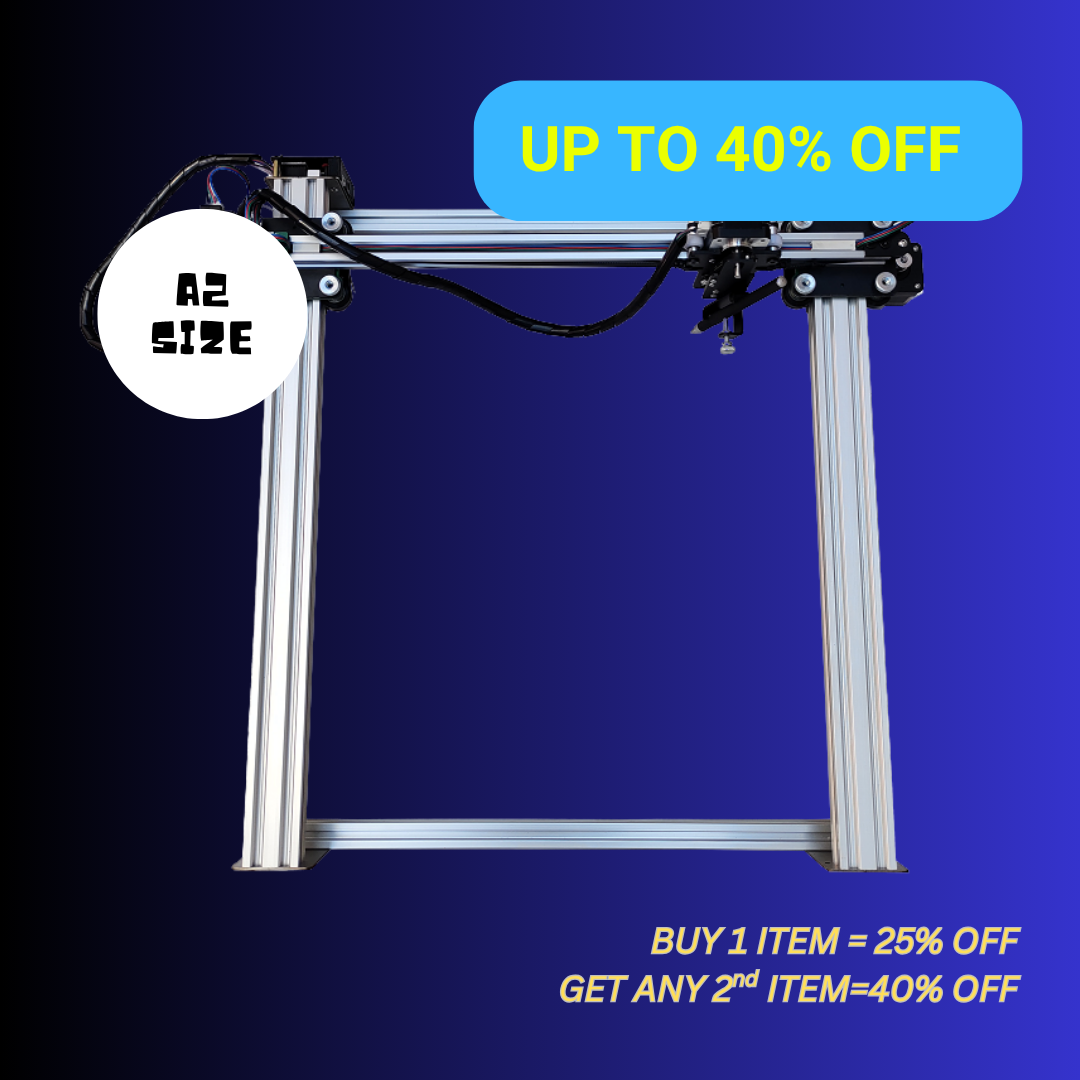

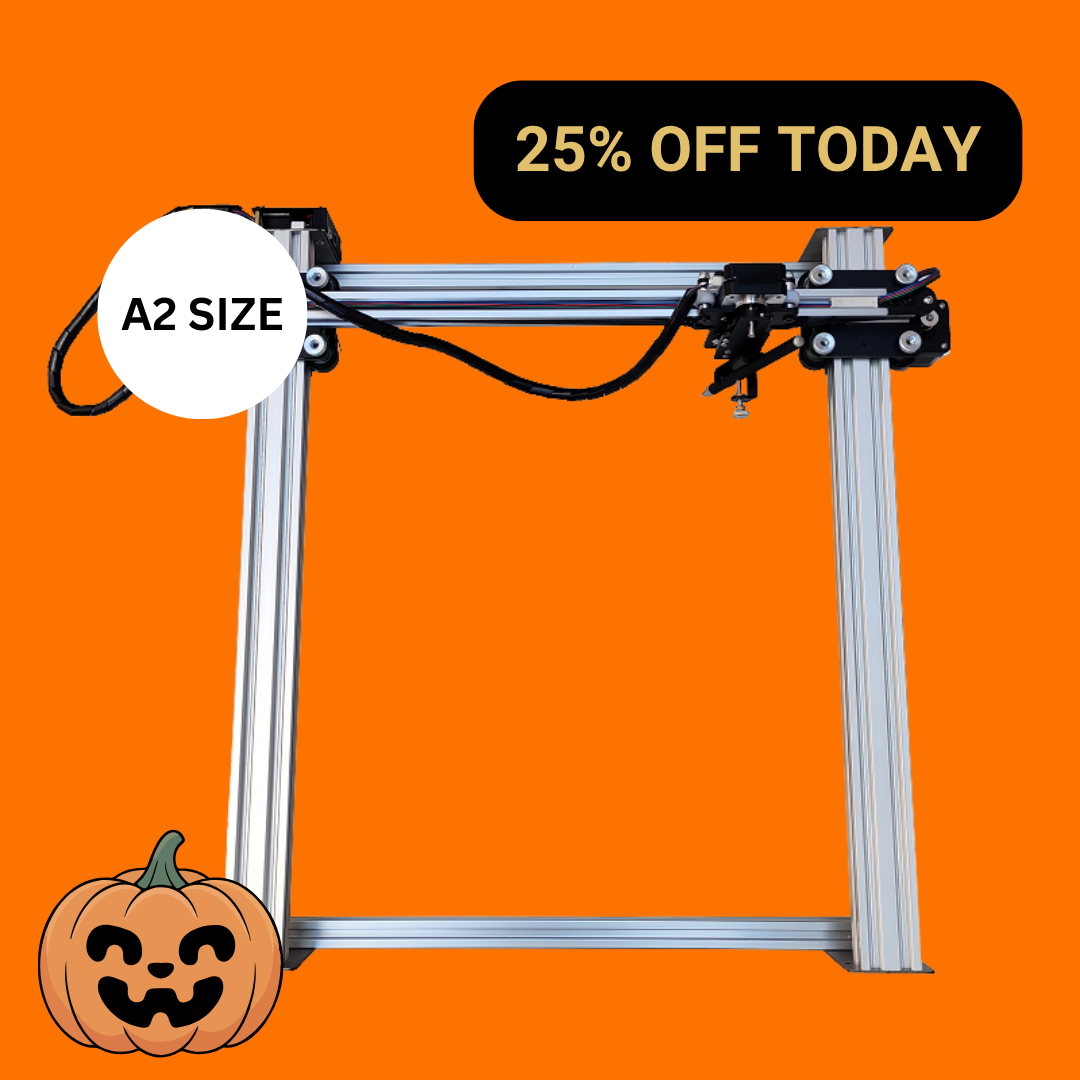

iDraw H A2 Traceur à stylo, robot de dessin, machine de dessin au stylo, dessine au-delà du format A2

iDraw H A2 Traceur à stylo, robot de dessin, machine de dessin au stylo, dessine au-delà du format A2

€990,95 EUR
€1.320,95 EUR €990,95 EUR
Promotion Épuisé
Frais de livraison calculés lors du paiement.
Prise
⚡ Business Upgrade Deal | SAVE 40% OFF

Découvrez le traceur à stylo iDraw H A2, robot de dessin, machine de dessin, d’écriture et de signature | UUNA TEK, la solution ultime pour la création d’œuvres et les projets de conception à plus grande échelle. Cette machine spécialisée est adaptée à des tâches telles que l’art génératif, la conception de costumes ethniques, le marquage du cuir pour bagages, le tracé de lignes auxiliaires pour produits mécaniques et le marquage de lignes de pliage pour travaux manuels, entre autres.

Veuillez noter que cette version ne comprend pas de plaque de base. Merci.

Qu’est-ce que le traceur à stylo iDraw H A2 ?

Le iDraw H A2 est un traceur à stylo robotisé de haute précision, capable de gérer des œuvres et des projets de conception dépassant le format A2. Il combine une précision mécanique, un logiciel personnalisable et des options de fixation flexibles pour réaliser des dessins, des textes manuscrits et des gravures laser de qualité professionnelle.

Contrairement aux traceurs standard, il prend en charge plusieurs supports et est conçu pour des applications artistiques et industrielles, ce qui le rend adapté aux :

  • Artistes réalisant des calligraphies détaillées ou de l’art génératif
  • Designers travaillant sur des prototypes, des lignes mécaniques ou des motifs
  • Enseignants dispensant des cours de dessin technique et d’écriture manuscrite
  • Artisans utilisant du cuir, du bois et du papier pour des projets personnalisés
Voir tous les détails

Vous cherchez un traceur à stylo grand format de haute précision ?

Le traceur de stylo iDraw H A2 de UUNA TEK est conçu pour les créateurs, les designers et les enseignants qui ont besoin de précision, de polyvalence et de fiabilité pour le dessin, l’écriture manuscrite et la gravure laser. Idéal pour les arts génératifs, la calligraphie, le dessin technique, les travaux manuels et le marquage du cuir, ce robot dessinateur transforme les idées en réalisations visuelles grand format.

Shipping, Warranty & Support

🌍

Free Worldwide Shipping

Delivered anywhere in the world at no extra cost.

🔄

30-Day Easy Returns

Hassle-free returns or exchanges within 30 days.

💎

Lifetime Care Guarantee

Support for your machine for its entire lifetime.

📞

Dedicated Customer Support

Help available via email, chat, or Zoom.

🎓

Free Personal Training

Learn to set up and use your machine easily.

Fonctionnalités principales

  • Compatibilité G-Code universelle : précision plug-and-play

    Pour la plupart des designers, calligraphes et chefs d’entreprise, vous avez besoin d’un système qui fonctionne parfaitement avec les outils que vous connaissez déjà. Notre gamme de produits standard offre une compatibilité complète avec le G-code open source, ce qui signifie que vous pouvez importer directement des vecteurs depuis Inkscape (avec nos extensions propriétaires), LightBurn ou Adobe Illustrator, générer votre parcours d’outil et commencer à tracer instantanément. Aucun codage requis : simplement une automatisation manuscrite pure, industrialisée.

  • Rédaction en masse simplifiée avec la fusion d’e-mails et la prise en charge des polices Hershey

    Tous les traceurs à stylo UUNA TEK iDraw prennent en charge la fusion d’e-mails pour écrire en masse des lettres, des enveloppes, des cartes et des invitations. Utilisez les polices Hershey pour une écriture manuscrite naturelle.

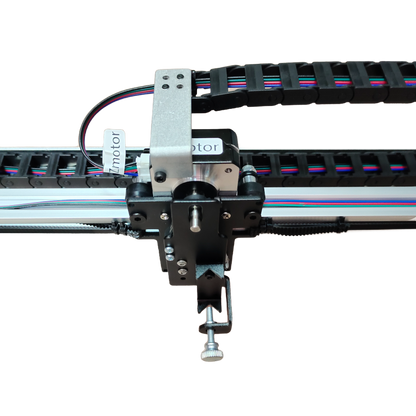

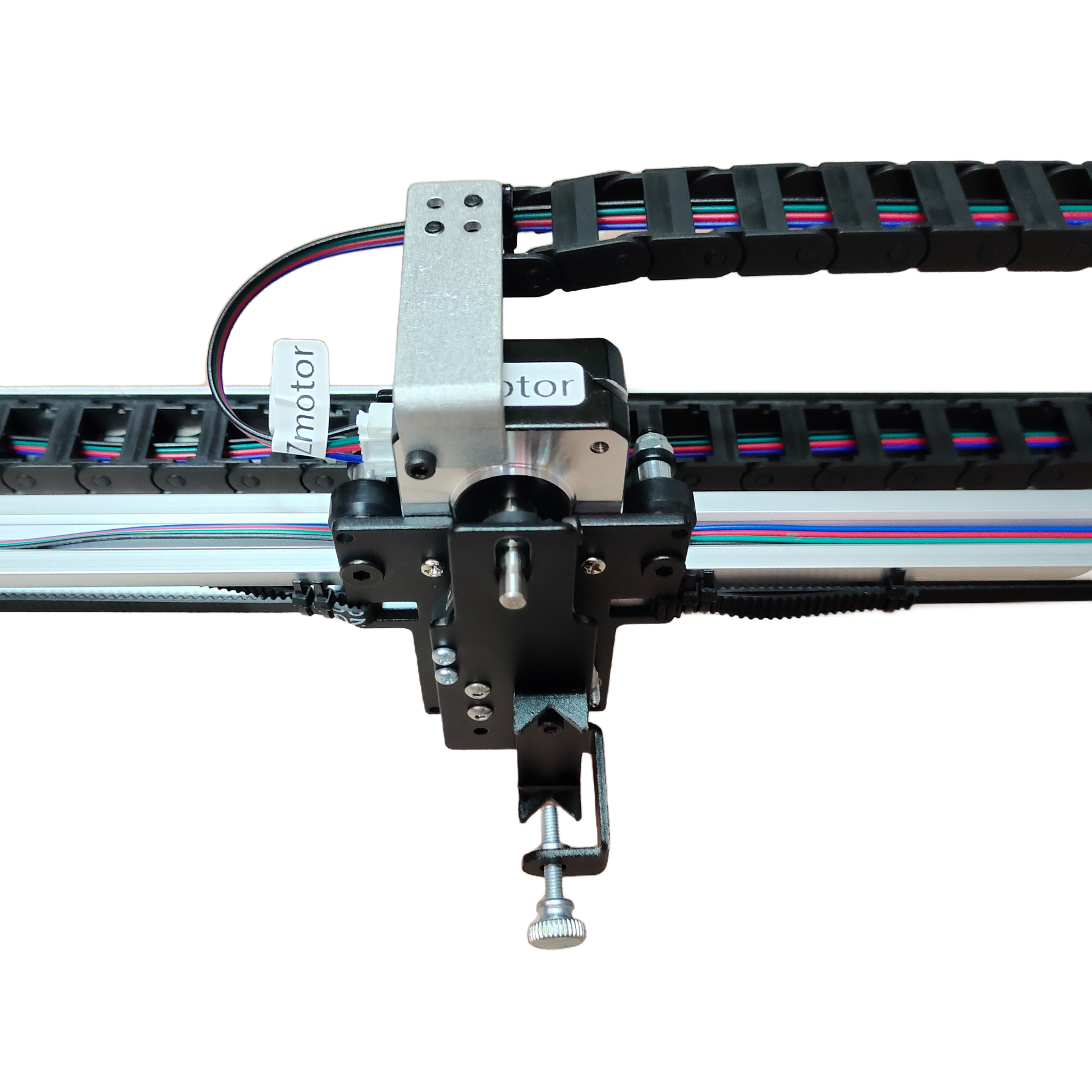

  • Technologie de chaîne porte-câbles

    Profitez d’un dessin fluide, même à grande vitesse, grâce au mécanisme innovant de chaîne porte-câbles. Celui-ci garantit un fonctionnement souple et un résultat précis à chaque trait.

  • Capacité de montage vertical

    Conçu pour offrir une grande polyvalence, l’iDraw H peut être monté verticalement sans effort, permettant de créer facilement et avec précision des œuvres de grande taille.

  • Options de taille Supreme :

    Choisissez parmi les formats A2, A1 ou A0, avec suffisamment d’espace pour donner vie à vos idées les plus ambitieuses. La version A2 mesure 16,5 × 23,4 pouces, offrant une toile compacte et polyvalente pour votre créativité.

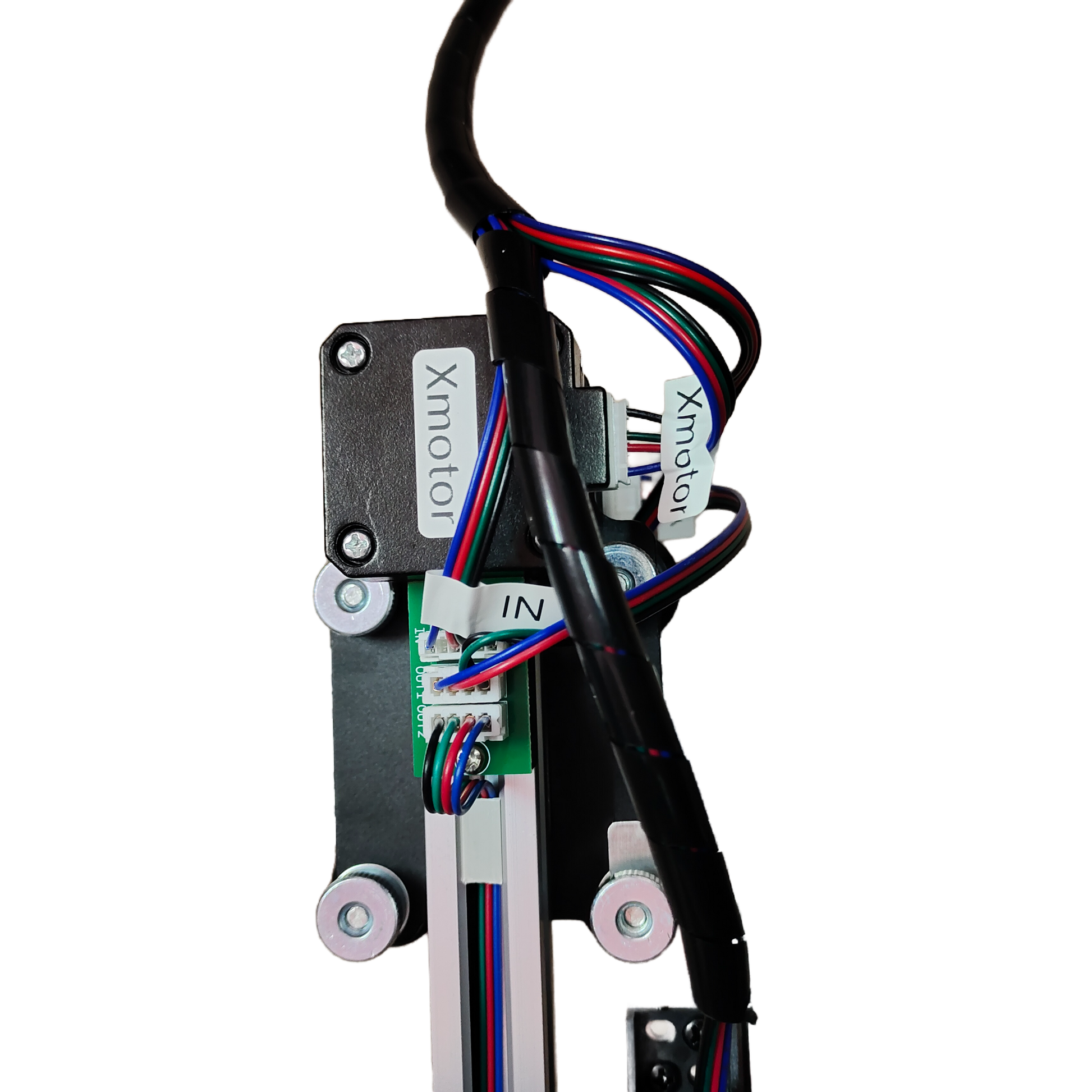

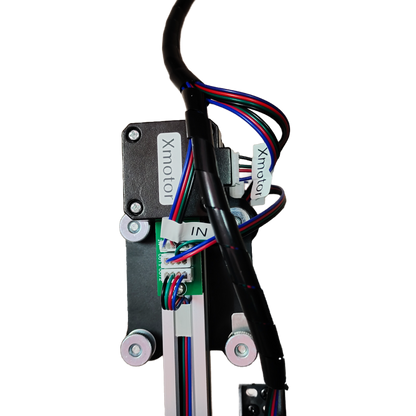

  • Moteurs pas à pas puissants

    Équipé de 4 moteurs pas à pas 42 (davantage pour les formats A1/A0), garantissant des performances fiables même avec des tracés plus grands.

  • Vitesse inégalée

    Avec une vitesse d’écriture de 0 à 12 000 mm/min, la UUNA TEK H Version réalise rapidement vos projets créatifs tout en conservant la même précision qui caractérise notre marque.

  • Assistance logicielle complète

    Compatible avec Windows 7/8/10/11 ou versions ultérieures (Inkscape), macOS (Inkscape pour l’écriture et le dessin, Lightburn pour la gravure laser) et Linux, afin de vous garantir les bons outils à votre disposition.

  • Conçu pour la précision

    Avec une précision mécanique de Y:0.01 mm et X:0.01 mm, le UUNA TEK H Version incarne la perfection.

  • Connectivité conviviale

    Connectez-vous facilement via USB ou Bluetooth, pour une utilisation polyvalente et accessible à tous.

  • Matériaux de cadre de classe mondiale

    Fabriqué à partir d’un assemblage de profilés en aluminium et de plaques d’acier, garantissant durabilité et longévité.

  • Puissance adaptable

    Fonctionnant sur une large plage de tension (110 V-220 V), il est prêt à l’emploi où que vous soyez.

  • Options laser polyvalentes

    Sélectionnez des têtes laser de 500 mW à 15 W pour graver le bois, les plastiques, le cuir et le papier.

Notification

UUNA TEK® H A0/A1/A2 est une gamme dérivée du traceur à stylo UUNA TEK® H A3 sans socle, spécialement repensée pour offrir une zone de traçage plus grande.

Malgré le chariot amélioré, ces modèles plus grands doivent généralement être utilisés à des vitesses plus faibles qu’un UUNA TEK® H A3 standard afin d’obtenir une qualité équivalente.

Pour réduire les frais d’expédition et les risques de dommages, ces modèles sont expédiés partiellement démontés directement par notre fabricant chinois. En raison de ces frais d’expédition élevés, nous n’acceptons ni les retours ni les remboursements. Nous pouvons toutefois fournir gratuitement des pièces de rechange en cas de défaut et nous assurer que la machine fonctionne. Nous ne pouvons accorder un remboursement intégral qu’en cas de problème de qualité et d’impossibilité de fournir une solution.

Les taxes à l’importation doivent être réglées auprès de vos services douaniers.

Ces machines sont vraiment très grandes.

Ces appareils sont fabriqués sur commande, en production limitée. Il faut compter au moins un mois pour la fabrication et au moins 5 à 10 jours ouvrés pour l’expédition. Envoyez-nous un e-mail à uunatek@gmail.com pour tout confirmer après avoir passé la commande.

Veuillez noter que plus la machine est grande, plus l’écart est important. La machine A2-A0 présente un écart d’environ 0,1 à 0,2 mm sur l’axe X et d’environ 0,2 à 0,3 mm sur l’axe Y. Il est possible que le convoyeur à courroie ou d’autres pièces se desserrent pendant le transport en raison du transport transfrontalier longue distance. Dans ce cas, vous devrez peut-être régler la machine à distance après réception lors d’une réunion en ligne avec notre équipe ici : https://calendly.com/uunatek/iauto-support, ou regarder nos instructions vidéo sur YouTube ici : https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. Par ailleurs, si les paramètres du logiciel autorisent les mouvements de va-et-vient, l’écart augmentera.
Dans ce cas, nous recommandons :
1. Essayez d’écrire à une vitesse plus faible et utilisez la vitesse de dessin recommandée par défaut de 2000 mm/min
2. N’activez pas la fonction d’optimisation automatique qui autorise les mouvements de va-et-vient, afin de réduire l’écart
3. Essayez d’utiliser l’axe X comme axe central du dessin
4. Utilisez un stylo à séchage rapide
5. Essayez d’utiliser du papier à dessin et fixez-le correctement
6. Le dessin ne doit pas être trop complexe. S’il est vraiment complexe, il est recommandé de le réaliser en plusieurs parties

Spécification

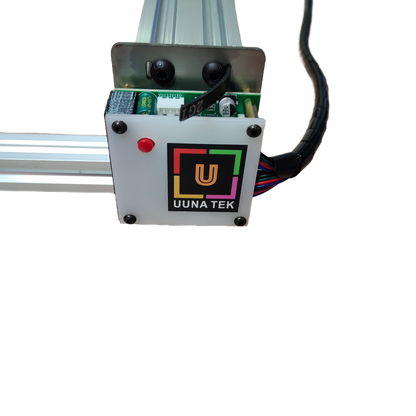

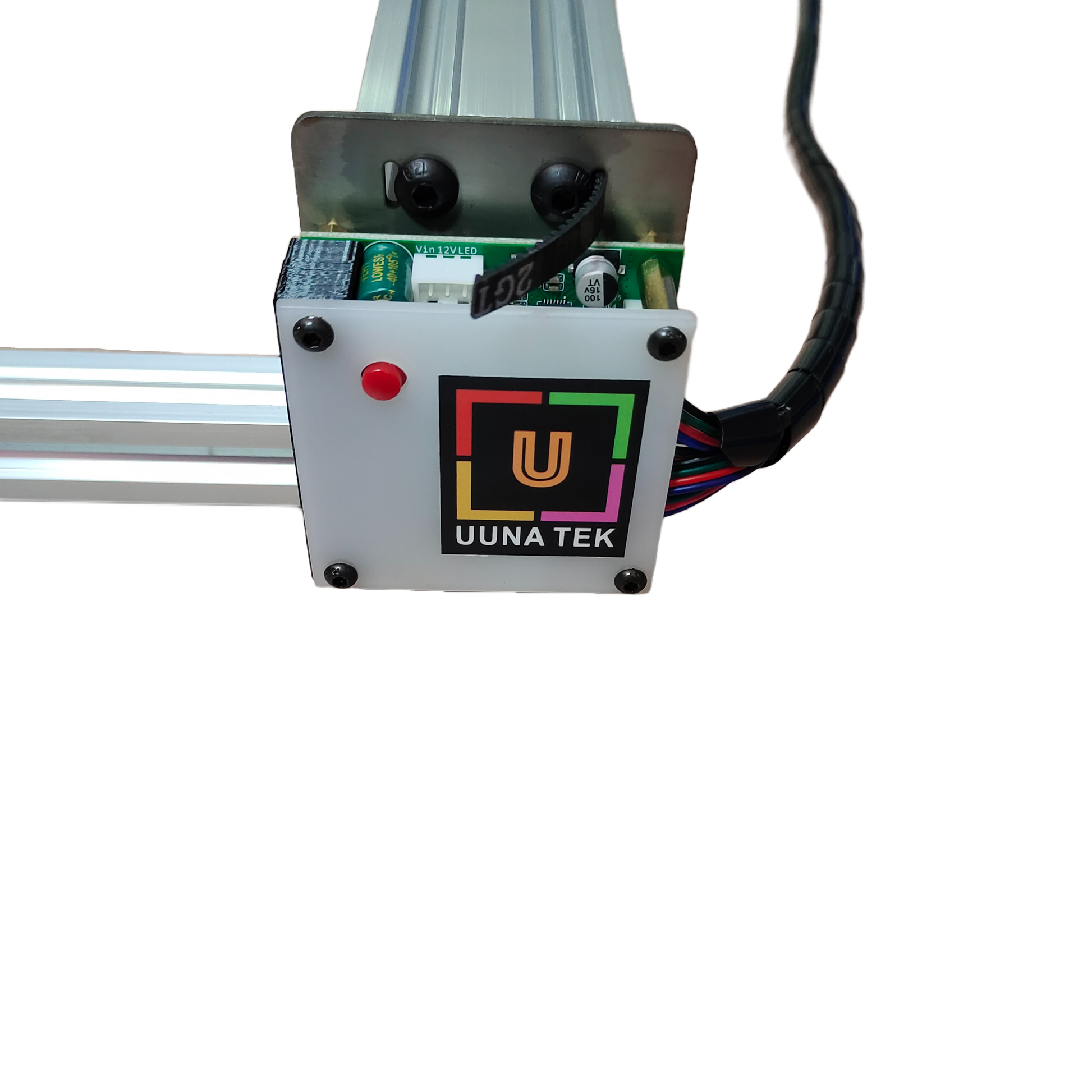

Carte mère : Drawcore V2.0

Micrologiciel : compatibilité GRBL

Modules complémentaires : UUNA TEK® 2.0 Control

Matériaux du châssis : profilé en aluminium + plaque d’acier

Zone de travail :  A2 : (16,5 x 23,4 pouces)

Moteurs : 4 moteurs pas à pas 42 (davantage de moteurs pas à pas peuvent être utilisés pour les formats A1/A0)

Précision mécanique : Y : 0,01 mm，X : 0,01 mm

Vitesse d’écriture : 0–12 000 mm/min (plus lente que pour le format A3)

Débit en bauds : 115 200–921 600 (par défaut : 115 200)

Formats pris en charge : JPG, JPEG, PNG, BMP, SVG, etc.

Tension d’entrée : 110–220 V (compatible)

Sortie de l’adaptateur secteur : 12 V / 1 A

Température de fonctionnement : -20 ℃ à 50 ℃

Dimensions du produit :  A2 : 27,8 x 27,4 x 6,1 pouces

Poids net : 9 livres pour le format A2

Dimensions de l’emballage : A2 (29 x 7 x 7 pouces)

Poids de l’emballage : 10 livres pour le format A2.

Interrupteur de fin de course : Y

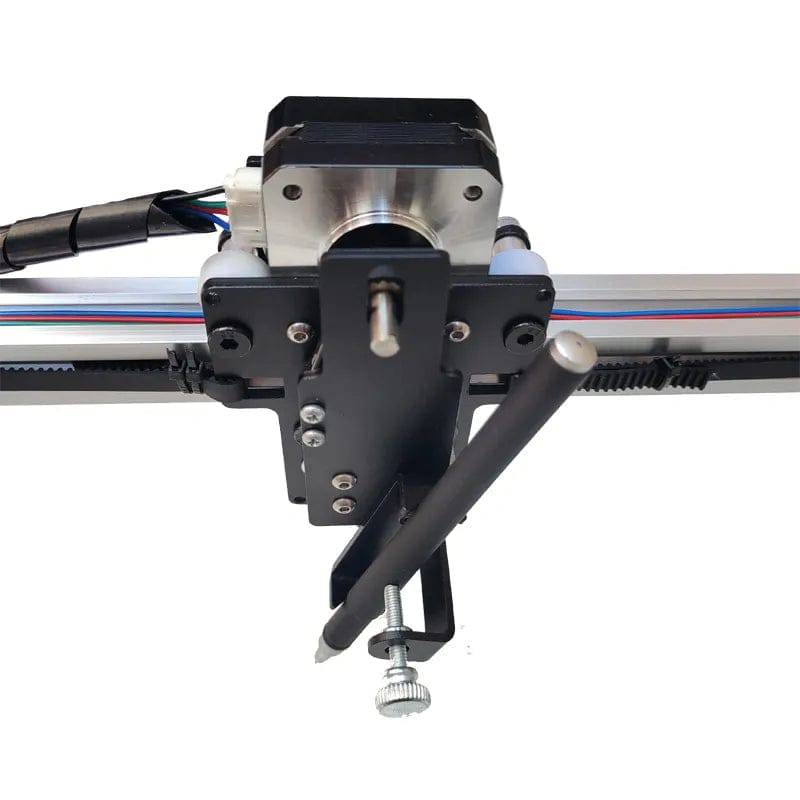

Angle réglable du stylo : 70–90 degrés

Connectivité : USB, Bluetooth

Systèmes d’exploitation et logiciels pris en charge : Windows 7/8/10/11 ou version ultérieure (Inkscape), Mac OS (Inkscape pour l’écriture et le dessin, LightBurn pour la gravure laser), Linux

Liste de colisage

1 X UUNA TEK iDraw H A2/A1/A0 traceur à stylo

1 X kits d’outils

1 X guide de démarrage rapide

1 X carte de remerciement

Logiciel

Téléchargez le logiciel Inkscape et les nombreux fichiers ici>>>.

Vous trouverez le logiciel pour Windows, Mac et Linux, ainsi que le guide d’assemblage du matériel et les instructions d’installation du logiciel.

Pour ceux qui ont besoin de fonctions avancées :

1. Pour ceux qui ont besoin de la fonction d’enregistrement des fichiers de tracé, veuillez télécharger cette version>>>

2. Pour ceux qui ont besoin de la fonction de publipostage,

Windows : veuillez télécharger cette version>>>

Mac ou Linux, veuillez télécharger cette version>>>

3. Pour ceux qui ont besoin de la fonction laser, veuillez télécharger cette version>>>

4. Que faire si j’ai quelques notions de programmation et que je souhaite modifier les paramètres d’origine pour supprimer la limite de vitesse ? Veuillez télécharger cette version>>>

Tutoriels

Pour le traceur à stylo UUNA TEK® 1.0, veuillez consulter les tutoriels vidéo ici>>>

Pour le traceur à stylo UUNA TEK® 2.0, veuillez consulter les tutoriels vidéo ici>>>

Pour le traceur à stylo UUNA TEK® H, veuillez consulter les tutoriels vidéo ici>>>

Pour le logiciel, veuillez consulter la vidéo ici>>>

Pour la fonction laser, veuillez consulter les tutoriels vidéo ici>>>

Politiques

Politique d’expédition : Toutes les commandes seront traitées dans un délai de 48 heures ouvrées. Tous les colis seront expédiés par DHL/UPS/USPS depuis nos entrepôts chinois ou l’entrepôt Amazon. La livraison à destination prendra 5 à 7 jours ouvrés. Des retards peuvent survenir pendant les périodes de soldes. Consultez la politique complète ici>>>

Politique de retour : Nous offrons une garantie d’un an sur tous les produits. Le retour et le remboursement gratuits sont uniquement proposés en cas de problème de qualité ou de dommage survenu pendant la livraison. Contactez-nous à l’adresse support@uunatek.com avant de retourner le produit. Consultez la politique complète ici>>>

iDraw H A2 vs A1 vs A0 – Choosing the Right Size

Size Dimensions Best Use Cases
A2 16.5 x 23.4 inches Compact drawings, calligraphy, small-scale generative art
A1 23.4 x 33.1 inches Medium artwork, prototypes, classroom use
A0 33.1 x 46.8 inches Large-format designs, detailed calligraphy, large generative art projects

FAQ

Quand et pourquoi utiliser le traceur à stylo iDraw H A2

L’iDraw H A2 est parfait pour :

Arts génératifs : Créez des dessins algorithmiques complexes avec une précision parfaite.

Projets de calligraphie : Une écriture manuscrite professionnelle pour les certificats, les cartes et les œuvres d’art.

Dessin technique : Des lignes auxiliaires précises pour l’ingénierie et les prototypes.

Marquage du cuir et loisirs créatifs : Gravez des motifs, des logos ou des plis au laser ou au stylo.

Usage pédagogique : Enseignez le dessin technique ou l’écriture manuscrite dans les écoles et les ateliers.

Pourquoi choisir iDraw H ?

Il associe précision, rapidité, polyvalence et durabilité, ce qui en fait le choix privilégié des créateurs exigeant une qualité professionnelle et une grande flexibilité.

Que dois-je faire si j’appuie sur le bouton rouge et que la machine s’arrête ? Puis-je reprendre le tracé ?

Oui, vous pouvez reprendre votre travail après avoir appuyé sur le bouton d’arrêt d’urgence rouge. Une fois le bouton actionné, la machine se met en pause et attend de nouvelles instructions. Pour continuer :

  1. Ouvrez votre logiciel Inkscape.
  2. Accédez au menu Extensions.
  3. Recherchez la section Reprendre.
  4. Sélectionnez Reprendre (depuis le point de départ) ou Reprendre (depuis le point de pause), selon que vous souhaitez recommencer depuis le début ou continuer exactement là où vous vous êtes arrêté.

👉 Conseil : Veillez toujours à choisir la bonne option de reprise en fonction de l’avancement de votre projet afin d’éviter les dessins qui se chevauchent ou qui sont incomplets.

Pourquoi ma fonction « Retour automatique à l’accueil » ne fonctionne-t-elle pas correctement ?

Voici quelques conseils pour utiliser le retour à l’origine automatique.

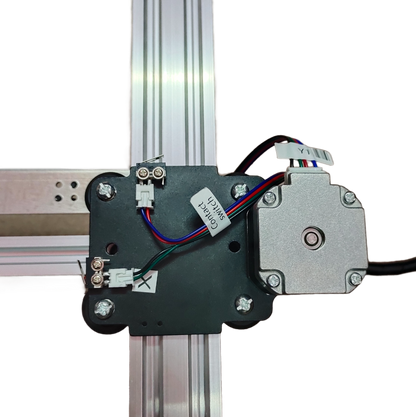

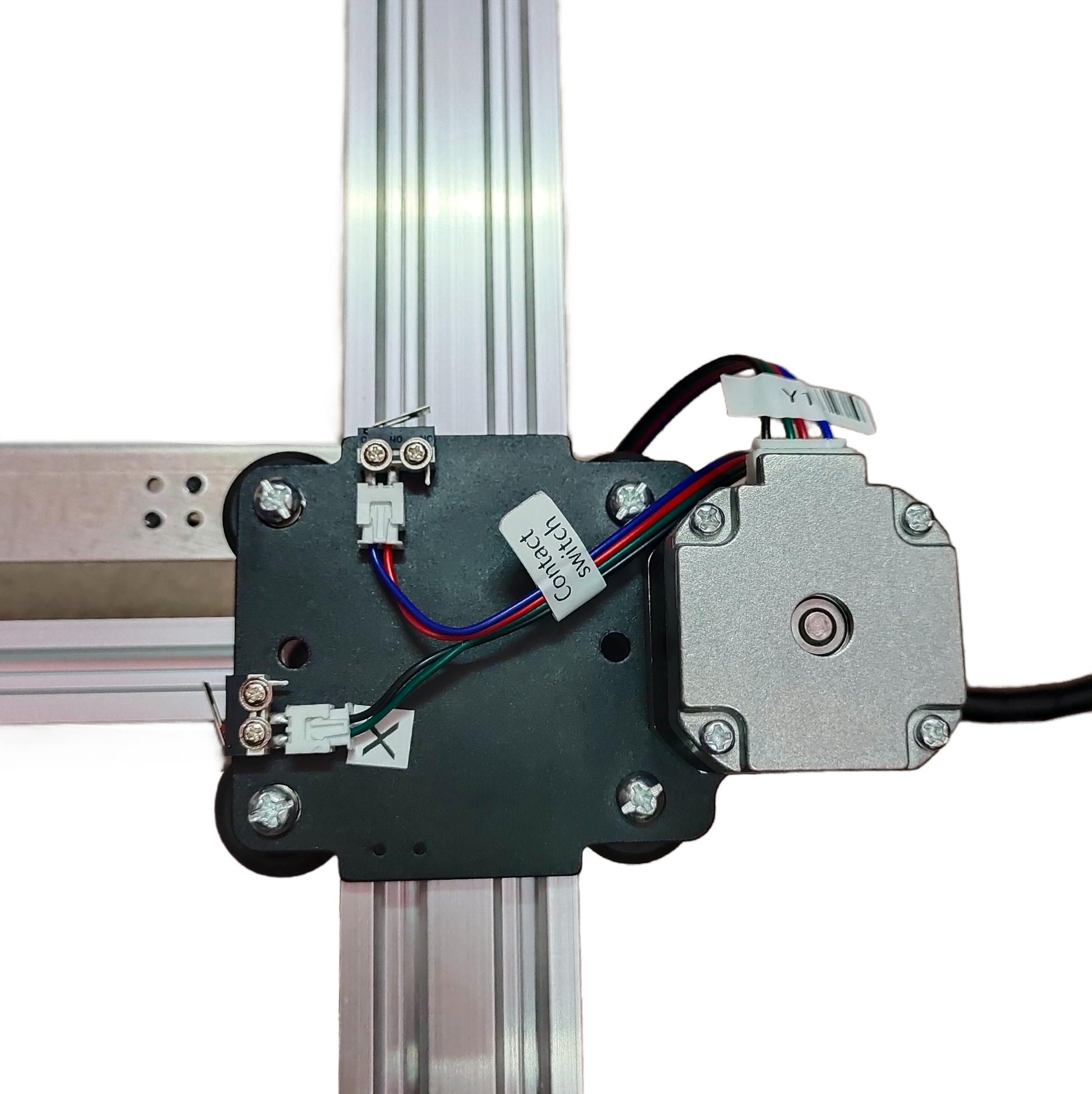

1. Vérifiez que les câbles des contacteurs sont correctement branchés en suivant ce guide : https://www.youtube.com/watch?v=5B4nb2k6eAc2. Déplacez manuellement le chariot de l’axe X vers la gauche aussi loin que possible et vérifiez s’il touche le contacteur de l’axe X.
3. Déplacez manuellement le chariot de l’axe Y vers l’arrière aussi loin que possible et vérifiez s’il touche le contacteur de l’axe Y.
4. Assurez-vous que les câbles sont correctement disposés afin qu’ils ne se prennent pas dans les chariots XY. Consultez ce guide pour organiser le câble de l’axe Z : https://www.youtube.com/watch?v=LTwPYPh3rdE

L’axe Z peut-il régler la distance de travail ?

Oui, l’axe Z peut régler la distance de travail de 0 à 10 mm.

Le temps d’abaissement du stylet peut-il être contrôlé ?

Oui, le temps de pose du stylo peut être contrôlé.

La machine prend-elle en charge les commandes G-code ?

Oui, il prend en charge les commandes G-code. Le micrologiciel de la carte mère est compatible avec GRBL.

L’axe Z peut-il monter et appuyer en douceur avec une charge utile d’environ 30 à 35 g (comme une sonde en acier massif de Ø10 mm et de 5 cm de long) ?

Oui, c’est possible. La machine accepte des charges allant jusqu’à 200 grammes et un diamètre maximal de 15 mm.

Le cadre est-il suffisamment stable pour éviter les vibrations lors de la pression ?

Oui, la structure en H est suffisamment stable. La vitesse de fonctionnement est réglable.

S’il est possible de modifier le réglage de la hauteur à laquelle les stylos peuvent être levés ou abaissés ?

Par défaut, le code limite la hauteur de l’axe Z. Vous pouvez ajuster les paramètres suivants comme indiqué sur les images pour obtenir davantage de flexibilité.

1.idraw_deps>idraw2_0internal>idraw.py

Ajustez la hauteur de 10 à la hauteur souhaitée, par exemple 30, dans self.options.pen_pos_up et self.options.pen_pos_down.

Télécharger l’image 1

2. idraw2_0.inx

Ajustez la valeur max="10.0" à la hauteur souhaitée dans <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Hauteur du stylo : BAS, (mm):">5.0</param>

Télécharger l’image 2

Puis-je utiliser iDraw H pour la gravure laser ?

Oui. Il prend en charge les têtes laser de 500 mW à 15 W, adaptées au bois, au cuir, aux plastiques et au papier.

Quels logiciels sont compatibles ?

Windows, Mac (Inkscape pour le dessin, LightBurn pour la gravure) et Linux. Il prend en charge les fichiers G-code, DXF et SVG.

Le traceur à stylo nécessite-t-il une plaque de base ?

La version A2 est livrée sans plaque de base, ce qui permet un montage vertical ou horizontal sans effort. Elle est idéale pour dessiner dans des espaces dépassant les limites de taille standard.

Sur quels supports puis-je dessiner ?

Papier, carton, cuir et autres matériaux plats appropriés.

Quelle est la précision de l’iDraw H ?

La précision mécanique est de Y : 0,01 mm et X : 0,01 mm, garantissant une grande exactitude pour la calligraphie et les dessins techniques.

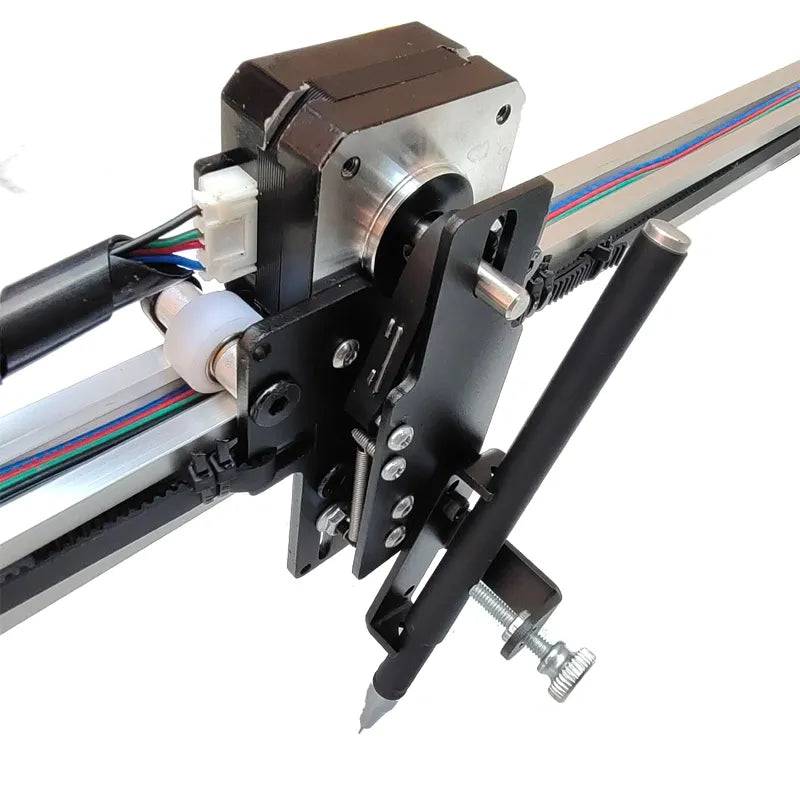

L’axe Z peut-il s’adapter à différentes hauteurs de stylo ?

Oui. L’axe Z peut soulever, abaisser et exercer une pression avec une charge utile d’environ 30 à 35 g.
