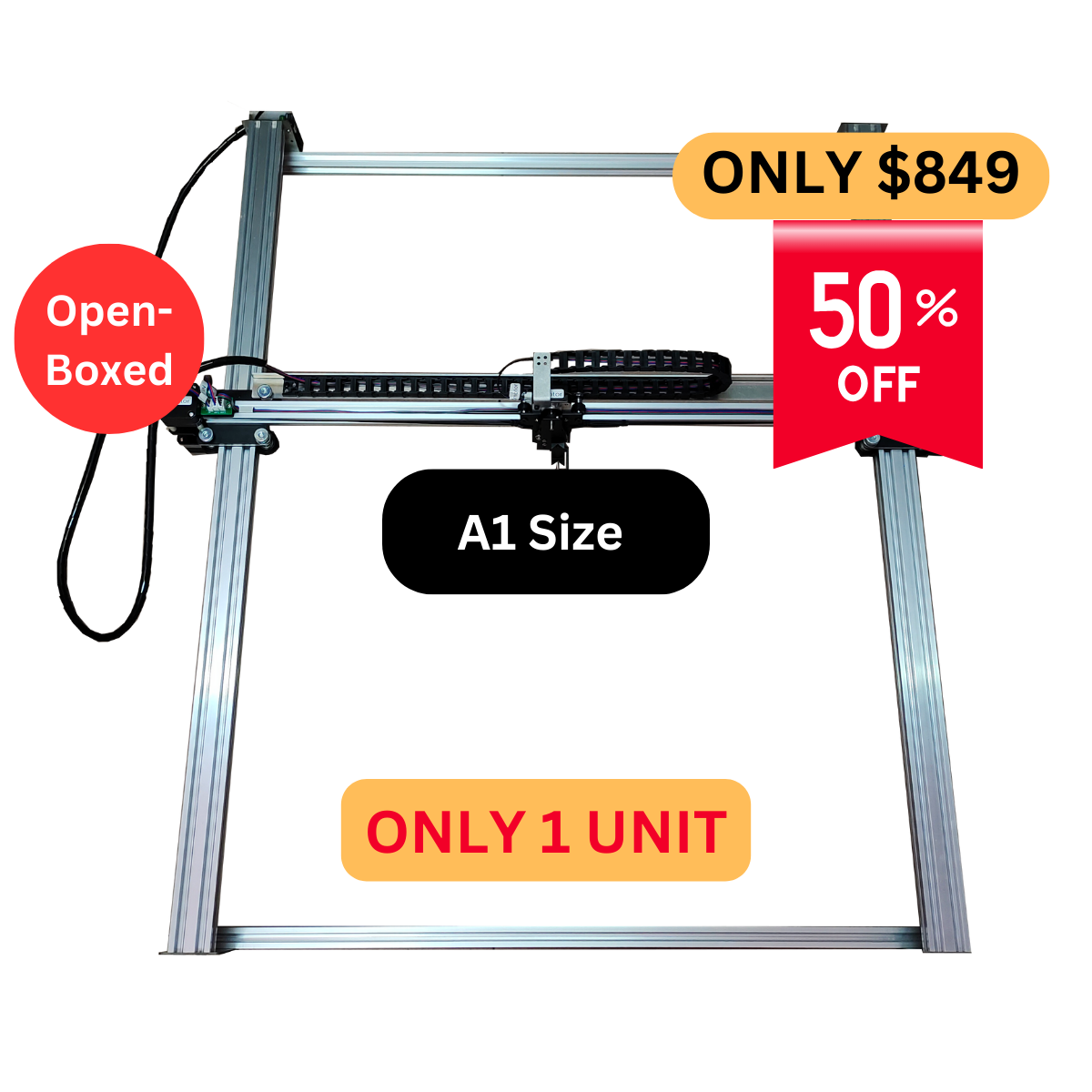

iDraw H A1 d’occasion, traceur grand format, robot de dessin, machine de dessin au stylo, machine d’écriture, machine à signatures| UUNA TEK

Un stylo Rotring Isograph de 0,4 mm avec de l’encre noire Rotring est recommandé pour obtenir des lignes précises. Pour le papier, le papier Bristol de 493 mm × 610 mm convient parfaitement, car il offre une surface lisse qui réduit les risques de rayures.

Le mécanisme de levage du stylo de l’iDraw comprend un ressort qui ajoute une pression excessive. Le retrait du ressort supérieur réduit la pression d’environ 181 g à environ 80 g, reproduisant la pression fondée sur la gravité des traceurs Axidraw. Le simple réglage de la vis inférieure ne suffit pas. Les utilisateurs ont confirmé que cet ajustement éliminait les rayures.

Un tracé détaillé au format A1 a pris 3 à 4 heures à 6000 mm/min. La durée aurait pu être réduite grâce à des outils d’optimisation des trajectoires comme l’optimiseur de PlotterFiles, mais l’utilisateur a transmis un GCode personnalisé sans optimiser les déplacements

Oui. L’iDraw utilise un contrôleur basé sur GRBL (modifié sous le nom « DrawCore »). Les utilisateurs peuvent envoyer directement du GCode via des outils tels que Universal Gcode Sender (UGS) ou un script Python personnalisé. Remarque :

• L’iDraw ne prend pas en charge les commandes d’arc G2/G3 ; les courbes doivent être converties en polylignes.
• Les systèmes de coordonnées peuvent nécessiter un ajustement (par exemple, l’inversion de l’axe Y).

• Calibrez la machine : Tendez les courroies, équadrez les axes et ajustez les vis sans tête.
• Utilisez des polylignes haute résolution (par exemple, avec un espacement de 0,25 mm) pour obtenir des courbes fluides.
• La conception en H de l’iDraw améliore la stabilité pour les grands formats comme le A1.

Voici quelques conseils pour utiliser Auto Home.
1. Vérifiez que les câbles des contacteurs sont correctement connectés en suivant ce guide : https://www.youtube.com/watch?v=5B4nb2k6eAc
2. Déplacez manuellement le chariot de l’axe X vers la gauche aussi loin que possible et vérifiez s’il touche le contacteur de l’axe X.
3. Déplacez manuellement le chariot de l’axe Y vers l’arrière aussi loin que possible et vérifiez s’il touche le contacteur de l’axe Y.

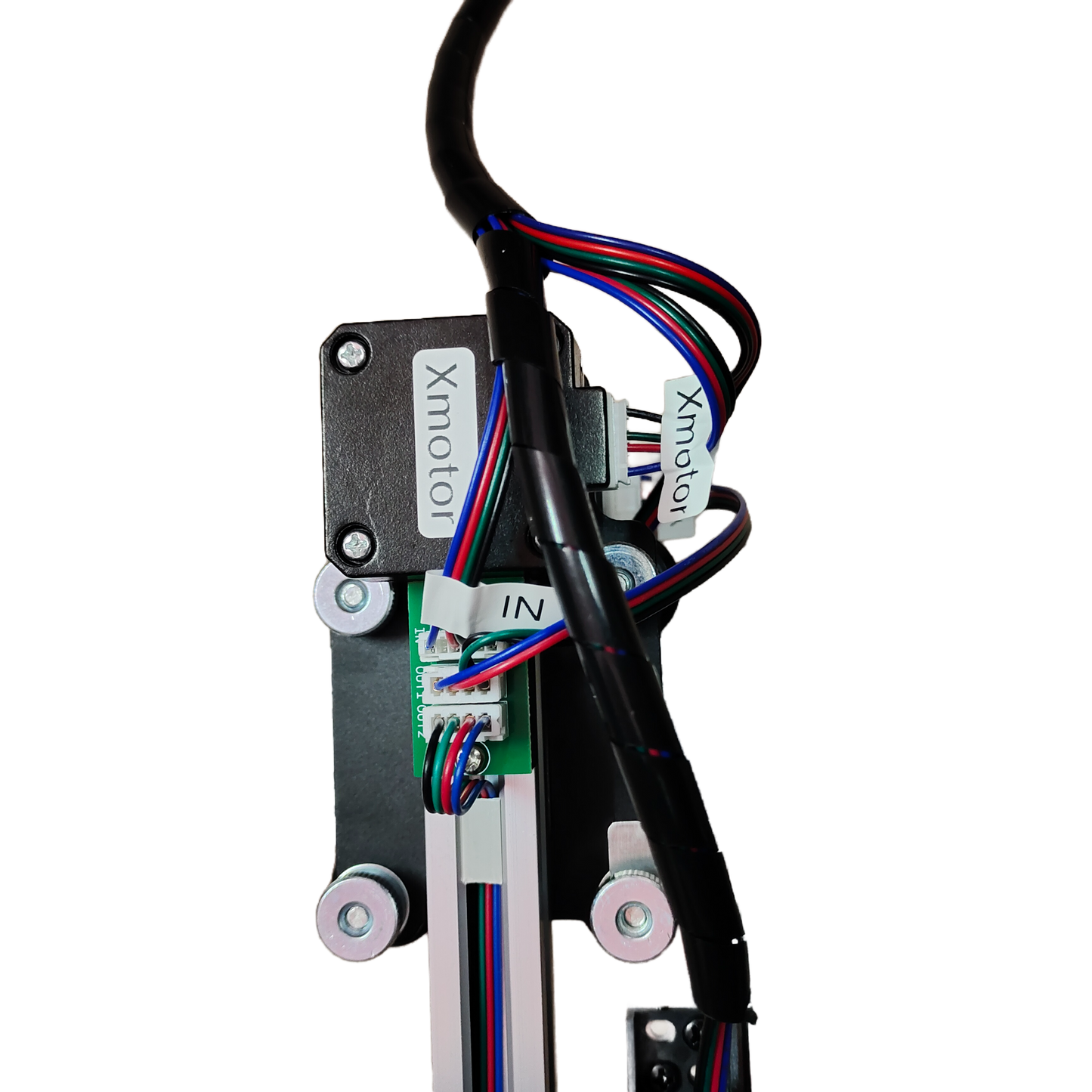

4. Assurez-vous que les câbles sont correctement disposés afin qu’ils ne se prennent pas dans les chariots XY. Consultez ce guide pour organiser le câble de l’axe Z : https://www.youtube.com/watch?v=LTwPYPh3rdE

Oui, vous pouvez reprendre votre travail après avoir appuyé sur le bouton d’arrêt d’urgence rouge. Une fois le bouton actionné, la machine se met en pause et attend de nouvelles instructions. Pour continuer :

1. Ouvrez votre logiciel Inkscape.

2. Accédez au menu Extensions.

3. Recherchez la section Reprendre.

4. Sélectionnez Reprendre (depuis le point de départ) ou Reprendre (depuis le point de pause), selon que vous souhaitez recommencer depuis le début ou continuer exactement là où vous vous êtes arrêté.

👉 Conseil : Veillez toujours à choisir la bonne option de reprise en fonction de l’avancement de votre projet afin d’éviter les dessins qui se chevauchent ou qui sont incomplets.

Oui, l’axe Z peut régler la distance de travail de 0 à 10 mm.

Oui, le temps de pose du stylo peut être contrôlé.

Oui, il prend en charge les commandes G-code. Le micrologiciel de la carte mère est compatible avec GRBL.

Oui, c’est possible. La machine accepte des charges allant jusqu’à 200 grammes et un diamètre maximal de 15 mm.

Oui, la structure en H est suffisamment stable. La vitesse de fonctionnement est réglable.

Par défaut, le code limite la hauteur de l’axe Z. Vous pouvez modifier les paramètres suivants, comme indiqué sur les images, pour obtenir davantage de flexibilité.

1. idraw_deps>idraw2_0internal>idraw.py

Modifiez la hauteur de 10 à la valeur souhaitée, par exemple 30, dans self.options.pen_pos_up et self.options.pen_pos_down.

Télécharger l’image 1

2. idraw2_0.inx

Modifiez la valeur max="10.0" selon la hauteur souhaitée dans <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Pen height:DOWN, (mm):">5.0</param>

Télécharger l’image 2

Oui ! La version A1 prend en charge le montage vertical, ce qui est parfait pour les œuvres grand format, les projets en classe ou le dessin technique.

Ajustez l’angle du porte-stylo (70°–90°) et assurez-vous que les réglages de pression sont corrects dans le logiciel. Les surfaces de papier lisses offrent les meilleurs résultats.

La vitesse d’écriture maximale est de 12 000 mm/min. Pour la calligraphie très détaillée ou l’art génératif, il est recommandé d’utiliser une vitesse modérée pour une précision optimale.

Oui. La machine prend en charge plusieurs plateformes logicielles, notamment Inkscape, LightBurn (pour la gravure laser) et les commandes G-code.

La précision mécanique est de 0,01 mm pour les axes X et Y, garantissant des dessins détaillés, de la calligraphie et de l’écriture manuscrite aux formats A1 à A0.
Écart potentiel après l’expédition : jusqu’à 0,5 mm (X) et 0,6 mm (Y).

Absolument. Compatible avec les têtes laser de 500 mW à 15 W, il peut graver le bois, le cuir, les plastiques et le papier avec une grande précision.

Connectez-vous via USB ou Bluetooth, puis utilisez votre logiciel préféré (compatible avec Windows, Mac ou Linux). Des tutoriels détaillés et une formation personnalisée sont inclus pour une configuration en toute simplicité.

Oui. L’axe Z permet de régler la hauteur du stylo et d’effectuer des mouvements fluides de levée et d’abaissement, ce qui convient à différents types de stylos ou d’outils de gravure.

Oui. Le cadre A1 est fabriqué avec des profilés en aluminium et une plaque d’acier pour garantir sa stabilité, même lors de la réalisation de dessins de taille moyenne à grande ou de l’utilisation de la gravure laser.

• Alternatives aux stylos : Les anciens stylos techniques avec de l’encre de Chine (compatibles avec le stylo) ou les stylos-gel blancs pour le papier foncé sont des options viables.
• Système de coordonnées : Après le référencement ($H), le véritable point d’origine de l’iDraw se trouve dans le coin supérieur gauche. Les plugins tiers peuvent utiliser des origines non standard ; un étalonnage manuel est donc recommandé.
• Algorithme pour les tracés complexes : L’utilisateur a employé un automate cellulaire unidimensionnel avec des algorithmes de parcours eulérien pour optimiser la continuité des lignes et réduire les levées de stylo superflues.
