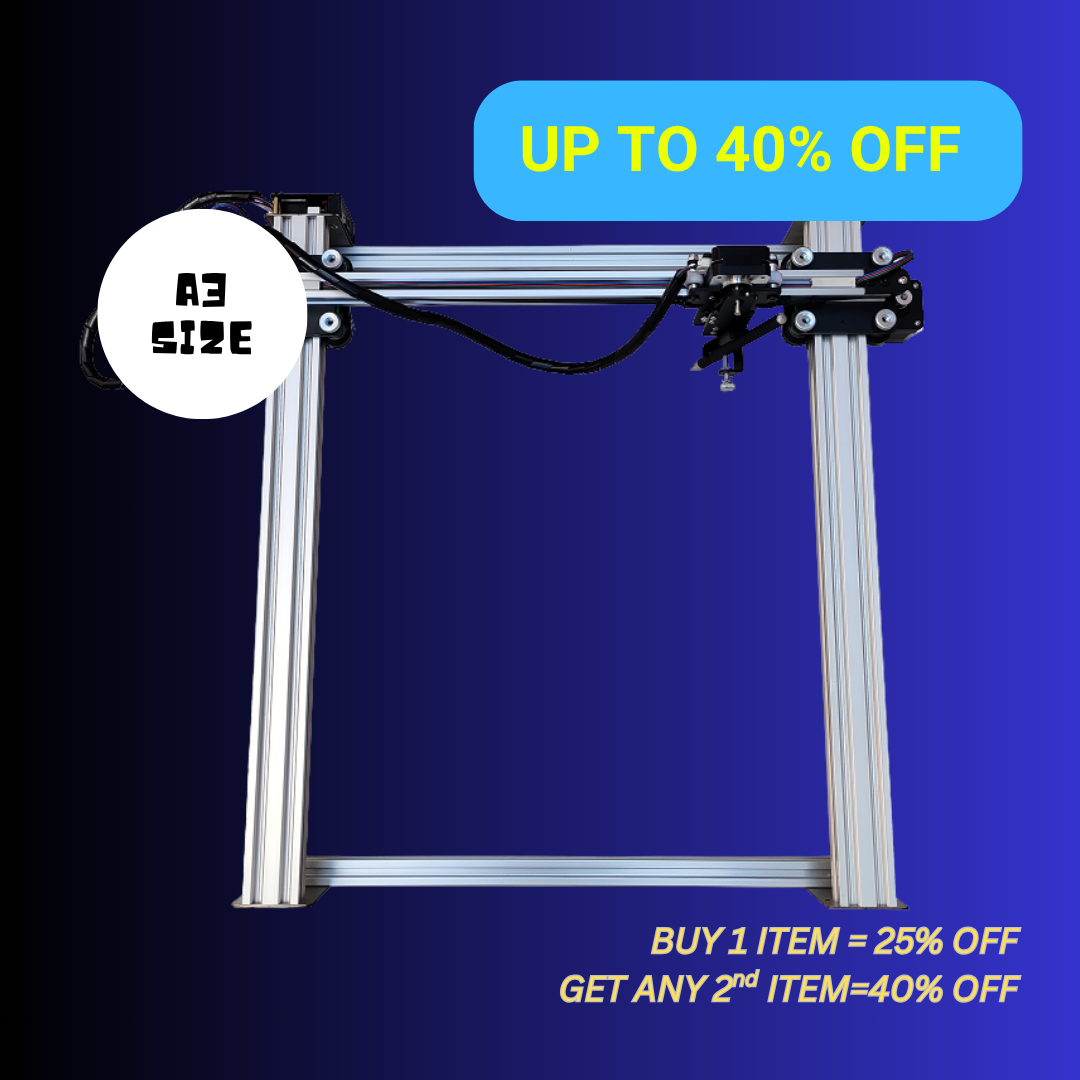

iDraw H Robot traceur à stylo format A3, machine de dessin à stylo, 300 % plus rapide que les autres

iDraw H Robot traceur à stylo format A3, machine de dessin à stylo, 300 % plus rapide que les autres

🔥 BFCM Mega Sale | UP TO 50% OFF ⚡
€543,95 EUR
€724,95 EUR €543,95 EUR
Vente Épuisé
Frais de livraison calculés lors du paiement : Livraison.
Style
Fiche secteur
Taille

Donnez une nouvelle dimension à vos projets créatifs avec le traceur à stylo A3 iDraw H, un robot de dessin, une machine à dessiner, à écrire et à signer.| UUNA TEK a été conçu pour établir de nouvelles normes en matière de précision et de vitesse. Se présentant comme la machine d’écriture manuscrite la plus rapide au monde, elle affiche une vitesse impressionnante, 300 % supérieure à celle de ses concurrentes, ce qui en fait le choix idéal pour les artistes, les professionnels et les passionnés à la recherche de performances inégalées.

Veuillez noter que la version par défaut est livrée sans plaque de base. Si vous en avez besoin, vous pouvez ajouter l’option à votre panier et effectuer le montage vous-même. Merci !

Qu’est-ce que le iDraw H A3 ?

  • Prend en charge des projets jusqu’au format A3 (16,5 × 11,7 pouces)
  • Précision mécanique pour des dessins détaillés
  • Compatible avec Inkscape, LightBurn et d’autres formats SVG/JPG/PNG
  • Options de montage flexibles : installation horizontale ou verticale

Idéal pour :

  • Artistes qui créent des œuvres génératives et de la calligraphie
  • Designers qui dessinent des prototypes ou des lignes auxiliaires
  • Enseignants qui enseignent le dessin technique
  • Artisans qui marquent le cuir, le bois ou le papier

Pourquoi choisir iDraw H A3 ?

  • Écriture en série sans effort : Prend en charge la fusion de courriers et les polices Hershey pour les lettres, invitations et cartes
  • Vitesse inégalée : Jusqu’à 12 000 mm/min, 3 fois plus rapide que les autres traceurs A3
  • Précision : Résolution des axes X/Y de 0,01 mm
  • Gravure laser (en option) : Têtes laser de 0,5 W à 15 W pour une grande variété de matériaux
  • Connectivité : USB ou Bluetooth, compatible avec Windows/Mac/Linux
  • Commande conviviale : Réglez la puissance, la vitesse et les formats d’entrée avec UUNA TEK Control 2.0





Voir tous les détails

Shipping, Warranty & Support

🌍

Free Worldwide Shipping

Delivered anywhere in the world at no extra cost.

🔄

30-Day Easy Returns

Hassle-free returns or exchanges within 30 days.

💎

Lifetime Care Guarantee

Support for your machine for its entire lifetime.

📞

Dedicated Customer Support

Help available via email, chat, or Zoom.

🎓

Free Personal Training

Learn to set up and use your machine easily.

Principales caractéristiques

  • Compatibilité universelle avec le G-code : précision prête à l’emploi

    Pour la plupart des designers, calligraphes et chefs d’entreprise, il vous faut un système qui fonctionne parfaitement avec les outils que vous connaissez déjà. Notre gamme de produits standard offre une compatibilité totale avec le code G open source : vous pouvez importer directement des vecteurs depuis Inkscape (avec nos extensions propriétaires), LightBurn ou Adobe Illustrator, générer votre parcours d’outil et commencer à tracer instantanément. Aucun codage n’est nécessaire : une automatisation manuscrite purement industrielle.

  • Rédaction en masse sans effort grâce à la fusion d’e-mails et à la prise en charge des polices Hershey

    Tous les traceurs à stylo UUNA TEK iDraw prennent en charge la fusion de courriers pour rédiger en masse des lettres, des enveloppes, des cartes et des invitations. Utilisez les polices Hershey pour obtenir une écriture manuscrite naturelle.

  • Une vitesse inégalée - 3 fois plus rapide que les autres

    La version H UUNA TEK révolutionne le jeu avec une vitesse d’écriture pouvant atteindre 12 000 mm/min, la plaçant largement devant la concurrence.

  • Technologie de pointe

    Propulsé par la carte mère Drawcore V2.0 et équipé d’un micrologiciel compatible avec GRBL, il représente le summum de l’innovation.

  • La précision redéfinie

    Obtenez une précision mécanique exceptionnelle avec une résolution minimale de 0,01 mm sur les axes Y et X, pour des créations d’une exactitude irréprochable jusque dans les moindres détails.

  • Gravure laser polyvalente

    Choisissez parmi des têtes laser de 500 mW à 15 W de puissance, pour graver divers matériaux, du bois et du plastique au cuir et au papier.

  • Commande intuitive

    Gérez facilement votre puissance, votre vitesse de gravure et vos formats d’entrée grâce aux modules complémentaires UUNA TEK Control 2.0.

  • Connectivité conviviale

    Connectez-vous via USB ou Bluetooth, pour une compatibilité avec différents systèmes d’exploitation, notamment Windows 7/8/10/11 ou versions ultérieures, Mac OS et Linux.

Spécification

【Performances et précision】
• Zone de travail (dessin) : 16.54" × 11.69" (420 × 297 mm) — compatible avec les formats A3 complet et US Ledger / Tabloid
• Zone de gravure (laser) : 16.54" × 11.69" (420 × 297 mm)
• Vitesse maximale d’écriture : 0 – 472.44 in/min (0 – 12,000 mm/min)
• Vitesse maximale de gravure laser : 0 – 196.85 in/min (0 – 5,000 mm/min)
• Précision mécanique : Y : 0.0004" (0.01 mm), X : 0.0004" (0.01 mm)
• Course verticale du stylo (axe Z) : 0.39" (10 mm)

【Capacités des outils et du matériel】
• Diamètre de stylo pris en charge : jusqu’à 0.63" (16 mm)
• Angle du stylo réglable : 70° – 90° (compatible avec les pinceaux inclinés et les stylos de calligraphie)
• Puissances laser disponibles : 500mW / 1600mW / 2500mW
• Caractéristiques du laser : 445±5nm, mise au point fixe, commande PWM (S0 - S1,000)
• Moteurs : 4 * moteurs pas à pas NEMA 17 (42) (couple renforcé / double entraînement)
• Fins de course : intégrées (axes X/Y)
• Matériaux du cadre : profilé en aluminium industriel + plaque d’acier

【Caractéristiques physiques et dimensions】
• Dimensions du produit : 20.67" × 22.44" × 6.30" (525 × 570 × 160 mm)
• Poids net : 8.82 – 11.02 lbs (4 – 5 kg)

【Électronique et connectivité】
• Carte mère : DrawCore V2.0
• Connectivité : USB, Bluetooth
• Tension d’entrée : 110V - 220V AC (compatible dans le monde entier)
• Sortie de l’adaptateur secteur : 12V / 1A
• Température de fonctionnement : -4°F – 122°F (-20°C – 50°C)

【Logiciels et commande】
• Micrologiciel : compatible GRBL
• Logiciel de contrôle / extensions : UUNA TEK 2.0 Control Extension
• Systèmes d’exploitation pris en charge : Windows 7/8/10/11+, macOS, Linux
• Logiciels compatibles : Inkscape (écriture/dessin), LightBurn (gravure laser)
• Formats de fichiers pris en charge : SVG, JPG, JPEG, PNG, BMP, G-code, etc.

Liste de colisage

Traceur à stylo A3 UUNA TEK iDraw H 1 X
*1 X Plaque de base A3 (en option)
Kits d’outils 1 X
Guide de démarrage rapide 1 X
Carte de remerciement 1 X

Logiciel

Téléchargez le logiciel Inkscape et les nombreux fichiers ici>>>.

Vous trouverez le logiciel pour Windows, Mac et Linux, ainsi que le guide d’assemblage du matériel et les instructions d’installation du logiciel.

Pour ceux qui ont besoin de fonctionnalités avancées :

1. Pour ceux qui souhaitent enregistrer le fichier de tracé, veuillez télécharger cette version>>>

2. Pour ceux qui ont besoin de la fonction de publipostage,

Windows : veuillez télécharger cette version>>>

Mac ou Linux : veuillez télécharger cette version>>>

3. Pour ceux qui ont besoin de la fonction laser, veuillez télécharger cette version>>>

4. Et si j’ai quelques notions de programmation et que je souhaite modifier les paramètres d’origine pour supprimer la limitation de vitesse ? Veuillez télécharger cette version>>>

Tutoriels

Pour le traceur à stylo UUNA TEK 1.0, veuillez consulter les tutoriels vidéo ici>>>

Pour le traceur à stylo UUNA TEK 2.0, veuillez consulter les tutoriels vidéo ici>>>

Pour le traceur à stylo UUNA TEK H, veuillez consulter les tutoriels vidéo ici>>>

Pour le logiciel, veuillez consulter la vidéo ici>>>

Pour la fonction laser, veuillez consulter les tutoriels vidéo ici>>>

Politiques

Politique d’expédition : Toutes les commandes seront traitées dans un délai de 48 heures ouvrées. Tous les colis seront expédiés par DHL/UPS/USPS depuis nos entrepôts en Chine ou celui d’Amazon. La livraison à destination prendra 5 à 7 jours ouvrés. Des retards sont à prévoir pendant les périodes de soldes. Consultez la politique complète ici>>>

Politique de retour : Nous offrons une garantie d’un an sur tous les produits. Le retour et le remboursement gratuits ne sont proposés qu’en cas de problème de qualité ou de dommage survenu pendant la livraison. Contactez-nous à l’adresse support@uunatek.com avant de renvoyer le produit. Consultez la politique complète ici>>>

iDraw H vs iDraw H SE – Comparison Table
Feature iDraw H iDraw H SE
Motherboard Drawcore V2.0 Drawcore V3.0
Firmware GRBL Compatible GRBL Compatible
Software Support Inkscape Writing, Inkscape Drawing, Lightburn for Laser Full AxiDraw Functions + Python API + CLI
Connectivity USB, Bluetooth USB
Working Area 420 × 297 mm (A3); A2/A1/A0 options available 297 × 210 mm (A4)
Mechanical Precision X/Y: 0.01 mm X/Y: 0.01 mm
Writing Speed Up to 12,000 mm/min Up to 12,000 mm/min
Engraving Speed 0–5,000 mm/min 0–5,000 mm/min
Laser Power Options 0.5W / 1.6W / 2.5W / 10W / 15W N/A
Frame Material Aluminum + Steel Plate Aluminum
Pen Angle Adjustability 70–90° 70–90°
Supported OS Windows, Mac, Linux Windows, Mac, Linux
Input Formats SVG, PNG, JPG, JPEG, BMP SVG, PNG, JPG, JPEG, BMP
Power Adapter Output 12V / 1A 12V / 1A
Operating Temperature -20°C to 50°C -20°C to 50°C

FAQ

Pourquoi ma fonction de retour automatique à la maison ne fonctionne-t-elle pas bien ?

Voici quelques conseils pour utiliser l’origine automatique.
1. Vérifiez que les câbles des fins de course sont correctement branchés en suivant ce guide :https://www.youtube.com/watch?v=5B4nb2k6eAc2. Déplacez manuellement le chariot de l’axe X vers la gauche aussi loin que possible et vérifiez s’il touche la fin de course de l’axe X.
3. Déplacez manuellement le chariot de l’axe Y vers l’arrière aussi loin que possible et vérifiez s’il touche la fin de course de l’axe Y.
4. Assurez-vous que les câbles sont correctement disposés afin qu’ils ne se coincent pas dans les chariots XY. Consultez ce guide pour organiser le câble de l’axe Z :https://www.youtube.com/watch?v=LTwPYPh3rdE

Que dois-je faire si j’appuie sur le bouton rouge et que la machine s’arrête ? Puis-je reprendre le tracé ?

Oui, vous pouvez reprendre votre travail après avoir appuyé sur le bouton rouge d’arrêt d’urgence. Une fois le bouton enfoncé, la machine se met en pause et attend de nouvelles instructions. Pour continuer :

  1. Ouvrez votre logiciel Inkscape.
  2. Accédez au menu Extensions.
  3. Trouvez la section Reprise.
  4. Sélectionnez Reprendre (depuis le début) ou Reprendre (à partir de l’endroit où la machine s’est arrêtée), selon que vous souhaitez recommencer depuis le début ou reprendre exactement au point d’arrêt.

👉 Conseil : Veillez à toujours choisir la bonne option de reprise en fonction de l’avancement de votre projet afin d’éviter les dessins qui se chevauchent ou qui sont incomplets.

Pourquoi mon traceur à stylo iDraw affiche-t-il une erreur lorsqu’il trace un motif de plus de 215 × 300 mm, alors que je souhaite utiliser le format A3 ?

Cela se produit généralement si la mauvaise taille de modèle est sélectionnée dans les paramètres de votre logiciel. Par défaut, le logiciel peut être réglé sur un modèle plus petit (comme A4), ce qui limite la zone de traçage maximale.

Pour résoudre ce problème, accédez à :

Option → Configuration du modèle iDraw → Choisir le format A3

Réessayez ensuite de lancer le traçage. Une fois la bonne taille de modèle sélectionnée, la machine prendra en charge toute la zone de traçage A3 sans erreur.

L’axe Z peut-il régler la distance de travail ?

Oui, l’axe Z peut régler la distance de travail de 0 à 10 mm.

Le temps de pose du stylo peut-il être contrôlé ?

Oui, le temps de maintien du stylo peut être contrôlé.

La machine prend-elle en charge les commandes G-code ?

Oui, il prend en charge les commandes G-code. Le micrologiciel de la carte mère est compatible avec GRBL.

L’axe Z peut-il monter et appuyer en douceur avec une charge d’environ 30 à 35 g (comme une sonde en acier massif de Ø10 mm et de 5 cm de long) ?

Oui, c’est possible. La machine peut traiter des charges allant jusqu’à 200 grammes et un diamètre maximal de 15 mm.

Le cadre est-il suffisamment stable pour éviter les vibrations pendant le pressage ?

Oui, le H A3 pèse 7 kg et est suffisamment stable. La vitesse de fonctionnement est réglable.

Est-il possible de modifier le réglage de la hauteur à laquelle les stylos peuvent être levés ou abaissés ?

Le code limite par défaut la hauteur de l’axe Z. Vous pouvez modifier les paramètres suivants, comme indiqué sur les images, pour bénéficier de plus de souplesse.

1.idraw_deps>idraw2_0internal>idraw.py

Modifiez la hauteur de 10 à la valeur souhaitée, par exemple 30, pour self.options.pen_pos_up et self.options.pen_pos_down.

Télécharger l’image 1

2. idraw2_0.inx

Modifiez max="10.0" et indiquez la hauteur souhaitée dans <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Hauteur du stylo : BAS, (mm) :">5.0</param>

Télécharger l’image 2
